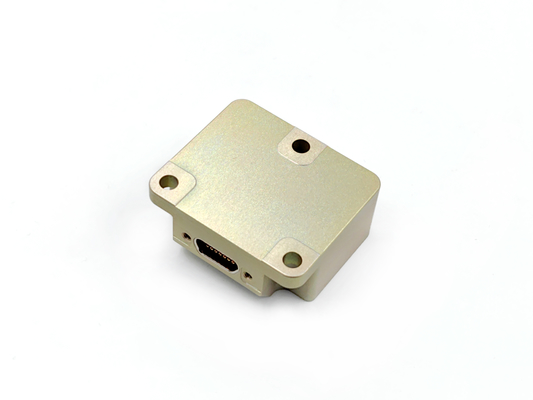

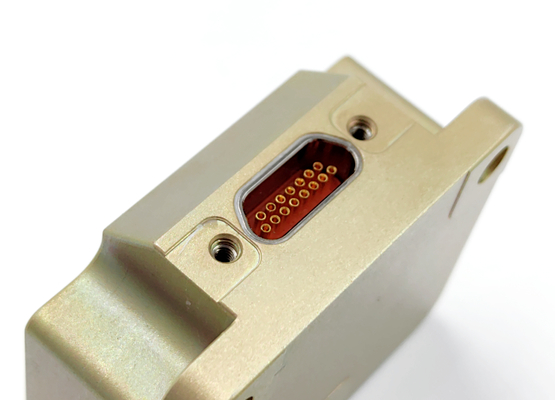

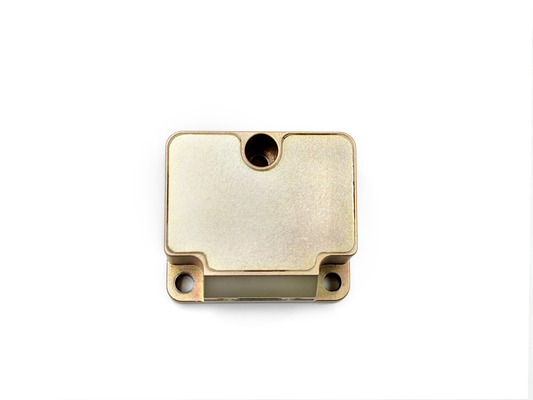

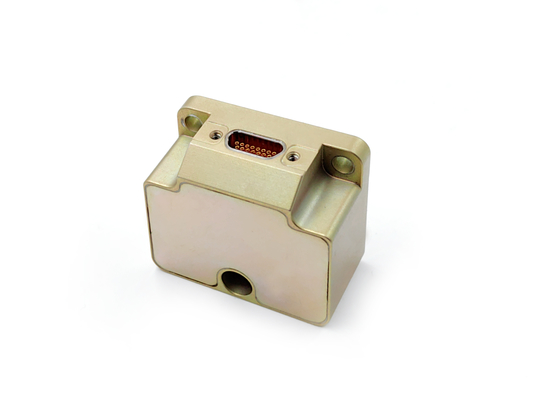

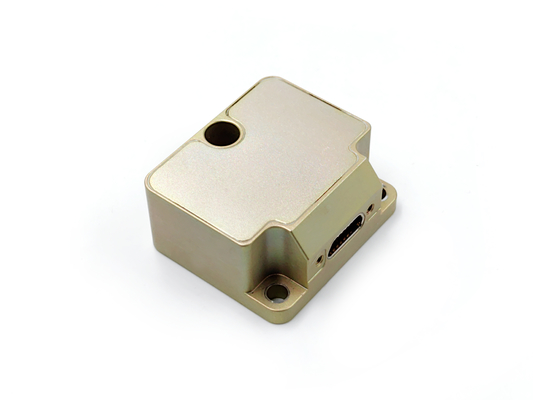

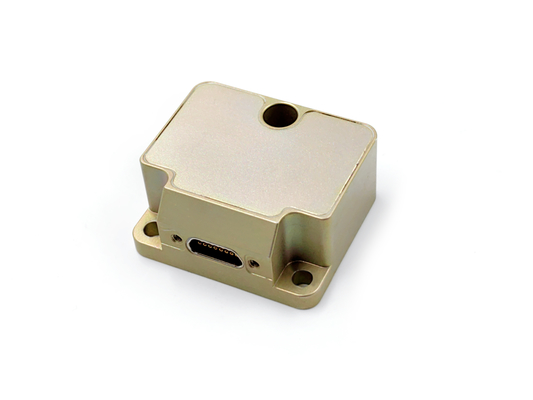

Stim300 MEMS, hassas navigasyon için RS-422 seri arayüzü ile hareketsizlik ölçüm ünitesi

Stim300 MEMS, hassas navigasyon için RS-422 seri arayüzü ile hareketsizlik ölçüm ünitesi

Marka Adı:	FIREPOWER
Model Numarası:	IMU6-1A
Moq:	1
fiyat:	2500$
Ödeme Şartları:	T/T, L/C, Western Union
Tedarik Yeteneği:	Örnek için 1 hafta

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Gyro serisi (özelleştirilebilir):

± 400 °/s

Gidiş içi önyargı stabilitesi (@ allan varyansı):

0.1 °/s

Bias Stable @10s (10s pürüzsüz, 1σ, oda sıcaklığı):

1°/saat

Açısal rastgele yürüyüş:

0,1°/√h

3 dB Bant Genişliği:

200HZ

ACC aralığı (özelleştirilebilir):

±30g

Gidiş içi önyargı stabilitesi (Allan varyansı @ 25 ℃):

0,05 mg

10s önyargı stabilitesi:

0.2 mg

Ambalaj bilgileri:

Sünger + karton

Yetenek temini:

Örnek için 1 hafta

Vurgulamak:

Stim300 MEMS IMU

±400°/s gyros

MEMS IMU

Ürün Açıklaması

RS-422 Seri Arayüzlü Stim300 MEMS Atalet Ölçüm Birimi

MEMS Atalet ölçüm birimi, üç eksenli jiroskop, üç eksenli ivmeölçer, üç eksenli eğim açısı sensörü, sıcaklık sensörü, sinyal işleme kartı ve gerekli yazılımı entegre eder. RS-422 seri bağlantı noktası aracılığıyla telafi edilmiş verileri (sıcaklık, kurulum yanlış hizalama ve doğrusal olmayan telafi dahil) bir taşıyıcının üç eksenli açısal hızı, üç eksenli ivme ve üç eksenli eğim açısını tam olarak ölçer.

Anahtar bileşenler

Üç eksenli jiroskop
Üç eksenli ivmeölçer
Üç eksenli eğim açısı sensörü
Sıcaklık sensörü
Sinyal işleme kartı
Entegre yazılım paketi

Jiroskop özellikleri

Parametre	Birim	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Ölçüm aralığı (özelleştirilebilir)	°/S	± 400	± 400	± 400	± 2000
Gidiş içi önyargı stabilitesi (@ allan varyansı)	°/s	0.3	0.1	0.05	1
Bias Stable @10s (10s pürüzsüz, 1σ, oda sıcaklığı)	°/s	3	1	0.5	6
Tam sıcaklıkta önyargı dengesi	°/s	10	3	2	18
Açısal rastgele yürüyüş	°/√H	0.15	0.1	0.02	0.3
Önyargı Tekrarlanabilirliği (1σ)	°/s	1	0.5	0.3	2
Önyargı ivme hassasiyeti	°/h/g	1	1	1	2
Ölçek faktörü doğrusal olmama (1σ)	ppm	150	150	150	300
Ölçek faktörü tekrarlanabilirliği (1σ)	ppm	20	20	20	100
Yanlış hizalama	°	± 0.05	± 0.05	± 0.05	± 0.05
3 dB bant genişliği	Hz	250	200	150	250

İvmeölçer teknik göstergeleri

Parametre	Birim	IMU6-1Y-1	IMU6-1Y-2	IMU6-1Y-3	IMU6-1Y-4
Ölçüm aralığı (özelleştirilebilir)	G	± 10	± 30	± 50	± 80
Gidiş içi önyargı stabilitesi (Allan varyansı @ 25 ℃)	mg	0.02	0.05	0.1	0.2
10s önyargı stabilitesi	mg	0.05	0.2	0.5	1
Tam sıcaklıkta önyargı dengesi	mg	1	3	5	15
Açısal rastgele yürüyüş	m/s/√H	0.001	0.002	0.005	0.01
Önyargı Tekrarlanabilirliği (1σ)	mg	0.1	0.5	1	2
Ölçek faktörü tekrarlanabilirliği (1σ)	ppm	200	200	200	200
Ölçek faktörü doğrusal olmama (1σ)	ppm	50	100	200	300
Yanlış hizalama	°	± 0.05	± 0.05	± 0.05	± 0.05
3 dB bant genişliği	Hz	100	100	100	100

Eğim açısı spesifikasyonu (isteğe bağlı)

Parametre	Birim	IMU6-1Y-X
Ölçüm aralığı (özelleştirilebilir)	G	± 1.7
Bias Stabilitesi (1s pürüzsüz)	mg	0.5
Rastgele yürüyüş	m/s/√H	0.08
Ölçek faktörü doğrusal olmama	ppm	100
