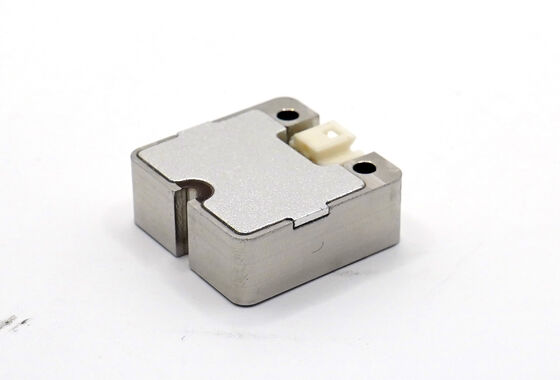

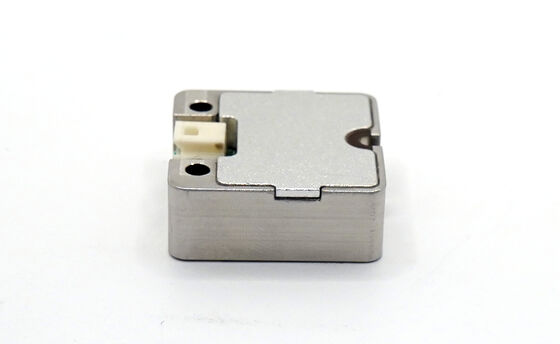

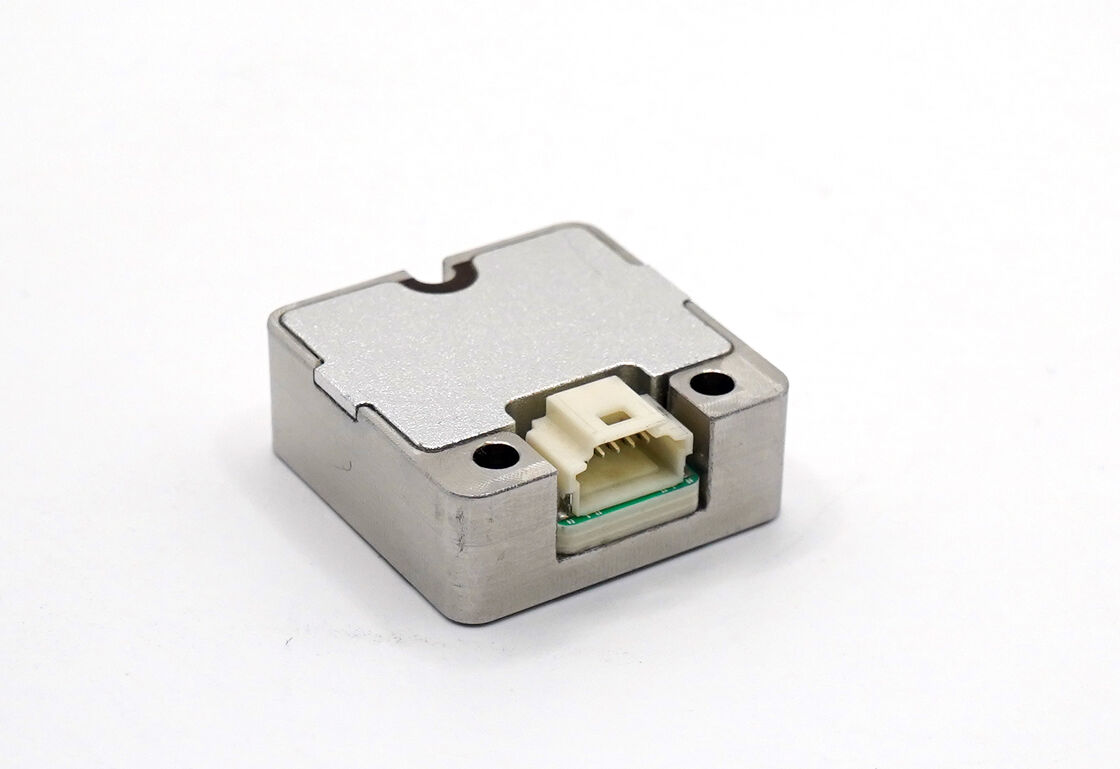

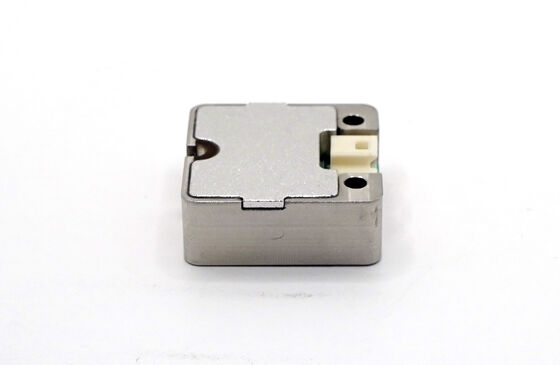

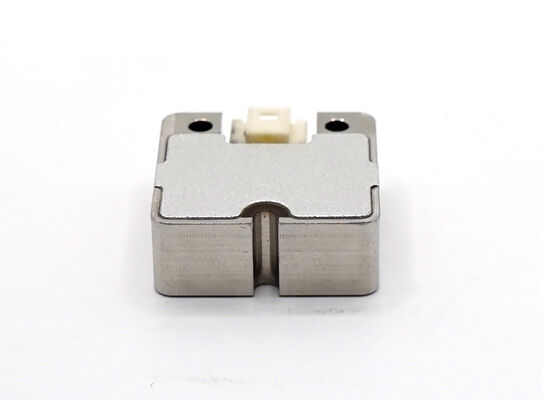

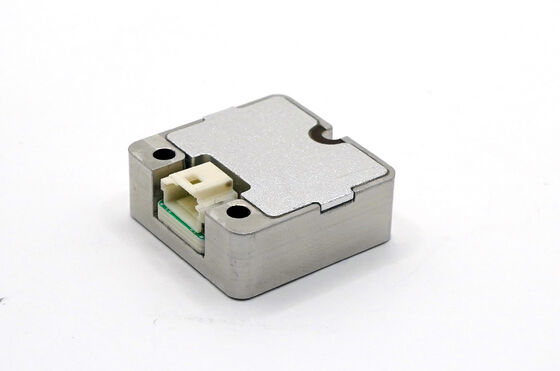

Navigasyon için Tam Hata Telafili Gerçek Zamanlı 6 Eksenli IMU

Name: Navigasyon için Tam Hata Telafili Gerçek Zamanlı 6 Eksenli IMU
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU115
Price: 200 USD
Availability: InStock

Marka Adı:	FIREPOWER
Model Numarası:	IMU115
Moq:	1
fiyat:	200$
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	2000/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Dinamik ölçüm aralığı:

500°/s

Sıfır önyargı kararlılığı:

3,0°/saat

Sıfır önyargı aralığı:

±0,2°/sn

Bant genişliği:

80Hz

Boyut:

22,4×22,4×9,5 mm

İletişim Arayüzü:

1 yollu uart

Ambalaj bilgileri:

süngerli karton

Yetenek temini:

2000/ay

Vurgulamak:

Hata telafili 6 eksenli IMU

gerçek zamanlı IMU ivmeölçer

tam telafili navigasyon jiroskopu

Ürün Açıklaması

Navigasyon için tam hata telafi ile Gerçek Zamanlı 6 Eksenli IMU

Ürün Genel Görünümü

IMU115, mikro-mekanik MEMS teknolojisine dayanan yüksek performanslı bir inersiyel ölçüm birimidir.3 eksenli açısal hızları ve 3 eksenli hızlanmaları üreten yerleşik jiroskoplar ve hızlandırıcılarlaOlağanüstü güvenilirlik ve çevre uyumluluğu için tasarlanan bu ünite akıllı sürüş, mobil iletişim, haritalama ve stabilizasyon platformları için uygundur.

Temel Özellikler

Üç eksenli dijital jiroskop:
- ±250o/s dinamik ölçüm aralığı (500o/s isteğe bağlı)
- Sıfır yanılsama istikrarı: 10o/h (GJB, 10s, tipik), 6.0o/h (ALLAN, tipik)
Üç eksenli dijital hızlandırıcı:
- ±4g dinamik aralığı (16g'e ayarlanabilir)
- Sıfır tarafsızlık istikrarı: 0.12 mg (GJB, 10s), 0.065 mg (ALLAN)
MTBF > 20.000 saat ile yüksek güvenilirlik
Tam sıcaklık aralığı doğruluğu (-40 °C'den 80 °C'ye kadar) yerleşik kalibrasyonla
Güçlü titreşim koşullarında sağlam performans
Tek yönlü UART arayüzü

Başvurular

Akıllı sürüş sistemleri
Mobil iletişim platformları
Hassas haritalama
Stabilizasyon platformları

Teknik özellikler

Parametreler	Test koşulları	Min.	Tipik	En fazla.	Birim
Giroskop
Dinamik aralık			250	500	o/s
Sıfır yanılsama istikrarı	Allan varyansı		3.0		o/h
Sıfır yanılsama istikrarı	10 saniye ortalama (-40°C'den +80°C'ye)		6.0		o/h
Sıfır yanılsama aralığı			±0.2		o/s
Sıfır yanlısı sıcaklık değişimi			±0.3		o/s
Ölçek faktörü doğruluğu			0.2		%
Ölçek faktörü doğrusal olmaması			0.02		% FS
Bant genişliği			80		Hz
Hızlandırıcı
Dinamik aralık			4	16	g
Sıfır yanılsama istikrarı	Allan varyansı		0.065		mg
Sıfır yanılsama istikrarı	10 saniye ortalama (-40°C'den +80°C'ye)		0.12		mg
Sıfır yanılsama aralığı			±3		mg
Sıfır yanlısı sıcaklık değişimi			±6		mg
Ölçek faktörü doğruluğu			0.3		%
Ölçek faktörü doğrusal olmaması			0.03		% FS
Bant genişliği			80		Hz
İletişim Arayüzü
Tek yönlü UART baud oranı		115.2	460.8		Kbps
UART örnekleme sıklığı		200	1000		Hz
Elektriksel Özellikler
Voltaj		4.5	5	5.5	V
Güç tüketimi			0.35		W
Dalgalanma	P-P		20		mV
Yapısal Özellikler
Boyut			22.4 çarpı 22.4 çarpı 9.5		mm
Ağırlık			16		g
Çevre Özellikleri
Çalışma sıcaklığı		-40		80	°C
Depolama sıcaklığı		-45		85	°C
Titreme			20-2000Hz, 3g
Etkisi			1000 g, 0,5 ms
MTBF			20,000		h
Sürekli çalışma			120		h

Not: Tam sıcaklık aralığı için sıfır yanılım hesaplamaları, sıcaklık değişim hızı ≤1°C/min (-40°C'den +80°C'ye) varsayılır.
