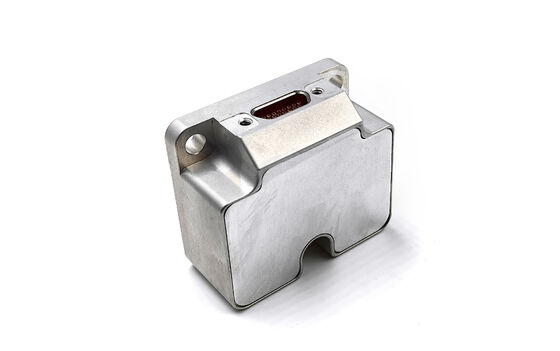

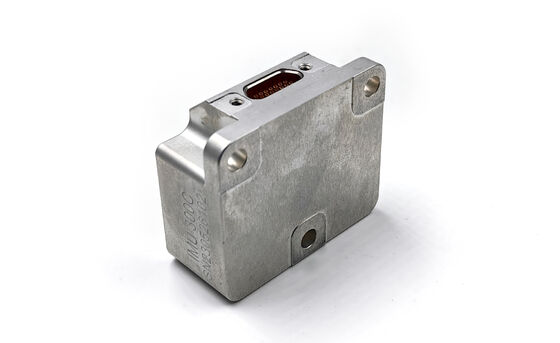

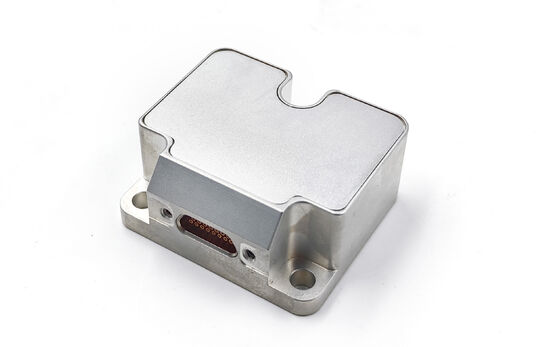

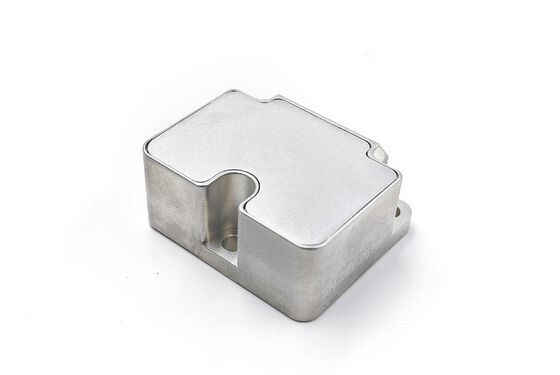

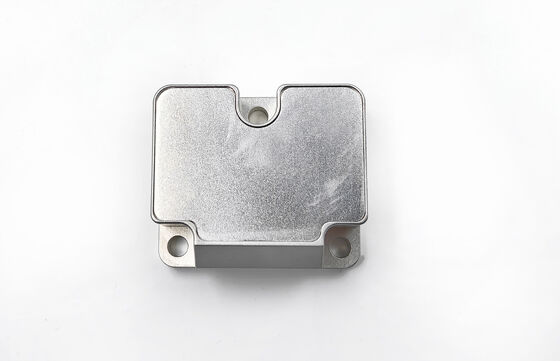

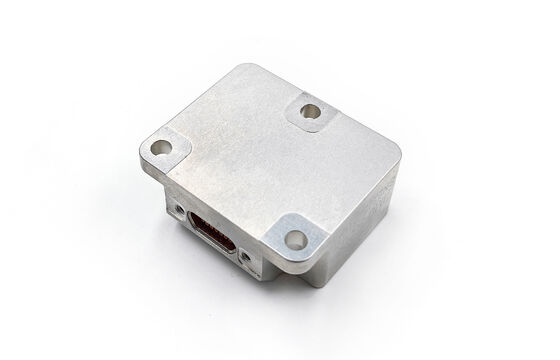

3 Eksenli Hızlandırıcı Giroskoplu Navigasyon Derecesi MEMS IMU

Marka Adı:	FIREPOWER
Model Numarası:	IMU6-4
Moq:	1
Ödeme Şartları:	L/C,T/T,Western Union
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ağırlık:

55 ± 5g

Ölçüm Aralığı:

± 400 °/s

Sıfır önyargılı kararsızlık:

1°/saat

Rastgele yürüyüş:

0,15。/√saat

Sıfır önyargılı tekrarlanabilirlik:

10 °/s

Sıfır önyargı hızlanma hassasiyeti:

1°/saat/g

Ölçek faktörü doğrusalsızlığı:

300ppm

Bant genişliği:

250hz

Ambalaj bilgileri:

sünger + karton

Yetenek temini:

500/ay

Vurgulamak:

navigasyon derecesi MEMS IMU sensörü

3 eksenli hızlandırıcı gyroskop

Jiroskoplu MEMS IMU

Ürün Açıklaması

3 Eksenli Hızlandırıcı ve Giroskoplu Navigasyon Derecesi MEMS IMU

Tasarım ve İşlev

İnersyal ölçüm ünitesi, birden fazla hassas sensör ve işleme bileşenini entegre eder:

Köşe hızı ölçümü için üç eksenli jiroskop
Hız ölçümü için üç eksenli hızlandırıcı
Üç eksenli eğim açısı sensörü (iletilmez)
Çevre tazminatı için sıcaklık sensörü
Gelişmiş algoritmalara sahip sinyal işleme panosu
Güçlü mekanik yapı
Kapsamlı yazılım paketi

Sistem, taşıyıcının üç eksenli açı hızını, hızlanmasını ve eğim açısını ölçer, daha sonra telafi edilmiş verileri (sıcaklık telafi, kurulum yanlış hizalama telafi,ve doğrusal olmayan telafi) standartlaştırılmış iletişim protokollerini kullanarak bir RS-422 seri portu üzerinden.

Jiroskopun teknik özellikleri

Parametreler	Birim	Test koşulları	IMU6-4	IMU6-4A	IMU6-4B	IMU6-4C
Ölçme aralığı	°/s		±400	±400	±400	±2000
Sıfır tarafsızlık dengesizliği	°/saat	Allan varyansı	1	0.1	0.05	3
Sıfır yanılsama istikrarı	°/saat	1s düzgün, RMS, normal sıcaklık	10	5	1	20
Tam sıcaklıkta sıfır kayıtsızlık değişimi	°/saat	10s düz, RMS, sıcaklık değişimi hızı 1 °C/dakikada	20	10	2	40
Rastgele yürüyüş	./√h	Allan varyansı	0.15	0.05	0.02	0.3
Sıfır önyargılı tekrarlanabilirlik	°/saat	Q = 6, normal sıcaklık	10	5	1	20
Sıfır yanılsama hızlandırma duyarlılığı	°/h/g	± 1 g'de test	1	1	1	1
Karar	°/saat		2	1	0.5	5
Çıktı gürültüsü	°/s	Zirve (yarı zirve, STD * 3)	0.3	0.25	0.15	0.45
Ölçek faktörü doğrusal olmaması	ppm	Normal sıcaklık	300
Ölçek faktörü tekrarlanabilirliği	ppm	Q = 3, normal sıcaklık	300
Çapraz bağlantı	%	Normal sıcaklık	0.2
Bant genişliği	Hz		250	250	150	250

Hızlandırıcı Teknik Spesifikasyonları

Parametreler	Birim	Test koşulları	IMU6-4y-1	IMU6-4y-2	IMU6-4y
Ölçme aralığı	g		±10	±20	±40
Sıfır yanılsama istikrarı	mg	1s düzgün, RMS, normal sıcaklık	0.1	0.2	0.3
Tam sıcaklıkta sıfır kayıtsızlık değişimi	mg	10s düz, RMS, sıcaklık değişimi hızı 1 °C/dakikada	3	3	5
Sıfır önyargılı tekrarlanabilirlik	mg	Q = 6, normal sıcaklık	0.2	0.5	1
Karar	mg		0.1	0.1	0.1
Ölçek faktörü doğrusal olmaması	ppm	Normal sıcaklık	500
Ölçek faktörü tekrarlanabilirliği	ppm	Q = 3, normal sıcaklık	500
Çapraz bağlantı	%	Normal sıcaklık	0.2
Bant genişliği	Hz		150
