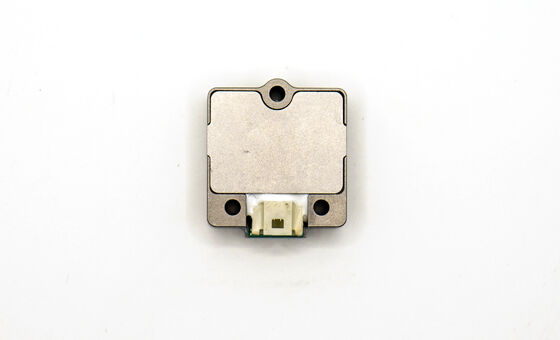

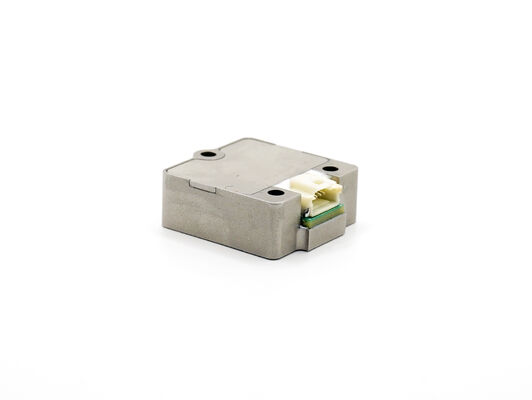

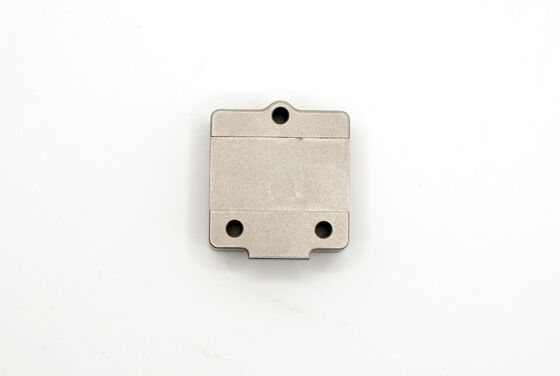

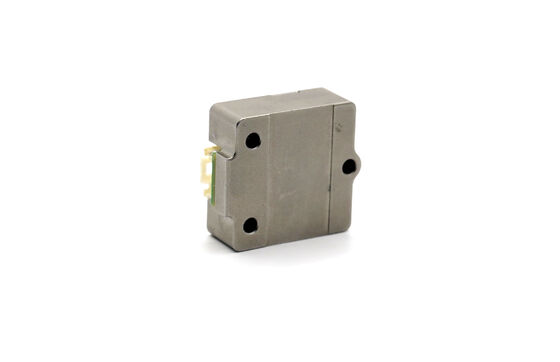

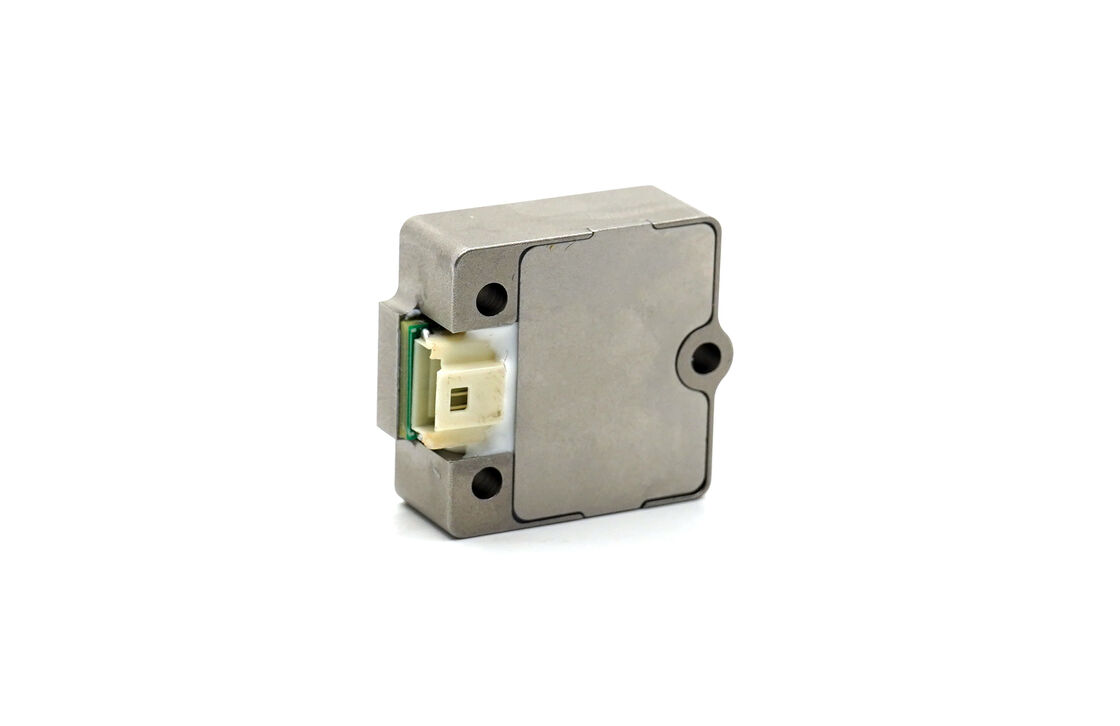

İnersyal Navigasyon Sistemi INS için Yüksek Performanslı İnersyal Ölçüm Birimi

Marka Adı:	FIREPOWER
Model Numarası:	IMU6-36
Moq:	1
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sıfır önyargılı kararsızlık:

≤3 °/s

Ölçüm Aralığı:

480°/s

Açı rastgele yürüyüş:

0,25°/√ sa

Ölçüm Aralığı (İvmeölçer):

Yapılandırılabilir 2 ~ 16g

Sıfır önyargılı tekrarlanabilirlik:

≤5°/saat

Bant genişliği:

≥100Hz

Ağırlık:

18g

Gerilim:

5±0,3V

Ambalaj bilgileri:

sünger + karton

Yetenek temini:

500/ay

Vurgulamak:

Navigasyon için inersiyel ölçüm birimi

Yüksek performanslı INS hızlandırıcı

İnersyal sistemler için jirosensör

Ürün Açıklaması

İnersyal Navigasyon Sistemi INS için Yüksek Performanslı İnersyal Ölçüm Birimi

Tasarım ve İşlev
İnersyal ölçüm birimi üç eksenli bir jiroskop, üç eksenli bir hızlandırıcı, sıcaklık sensörü, sinyal işleme kartı, yapısal bileşenler ve temel yazılımdan oluşur.Üç eksenli açı hızını ve taşıyıcının hızlanmasını ölçer, sıcaklık telafi, kurulum yanlış hizalama açısı telafi dahil olmak üzere telafi verileri çıkartmak,ve UART seri bağlantı noktası üzerinden belirtilen iletişim protokolünü kullanarak doğrusal olmayan telafi.

Jiroskopun teknik özellikleri

Parametreler	Birim	Test koşulları	IMU6-36
Ölçme aralığı	°/s	Yapılandırılabilir	±480
Sıfır tarafsızlık dengesizliği	°/saat	Allan varyansı	≤3
Sıfır yanılsama istikrarı	°/saat	10 saniye düzgün, RMS, normal sıcaklık	≤ 8
Tam sıcaklıkta sıfır kayıtsızlık değişimi	°/saat	10 saniye düzleştirme, üç sıcaklık sıfır yanlısı değişimi (-45 °C, 25 °C, 85 °C)	≤ 150
Rastgele yürüyüş	°/√h	Allan varyansı	≤0.25
Sıfır önyargılı tekrarlanabilirlik	°/saat	Q = 6, normal sıcaklık	≤ 5
Ölçek faktörü doğrusal olmaması	ppm	Normal sıcaklık	≤50
Çapraz bağlantı	%	Normal sıcaklık	≤0.1
Bant genişliği	Hz	Yapılandırılabilir	≥ 100

Hızlandırıcı Teknik Spesifikasyonları

Parametreler	Birim	Test koşulları	IMU6-36
Ölçme aralığı	g	Yapılandırılabilir 2 ~ 16g	±16
Sıfır yanılsama istikrarı	mg	10 saniye düzgün, RMS, normal sıcaklık	≤0.1
Tam sıcaklıkta sıfır kayıtsızlık değişimi	mg	10 saniye düzleştirme, üç sıcaklık sıfır yanlısı değişimi (-45 °C, 25 °C, 85 °C)	≤2.5
Sıfır önyargılı tekrarlanabilirlik	mg	Q = 6, normal sıcaklık	≤0.1
Ölçek faktörü doğrusal olmaması	ppm	Normal sıcaklık, ± 1 g	≤ 200
Çapraz bağlantı	%	Normal sıcaklık	≤0.1
Bant genişliği	Hz	Yapılandırılabilir	≥ 100

Güç kaynağı gereksinimleri

Parametreler	Birim	IMU6-36
Voltaj	V	5±0.3
Başlangıç akımı	mA	100
Sabit durumdaki güç tüketimi	W	≤0.25
Dalgalanma	mV	100

Çevreye Uyumluluk

Parametreler	Birim	IMU6-36
Çalışma sıcaklığı	°C	-45 ~ 85
Depolama sıcaklığı	°C	-55~105

Ek Spesifikasyonlar

Parametreler	Birim	IMU6-36
Ağırlık	g	18±1
Başlama saati	s	≤2

Çizim
