Adis16488 Magnetometre ile UAV ve Drone Istikrarlandırma Sistemi için İnersyal Sensör IMU

Name: Adis16488 Magnetometre ile UAV ve Drone Istikrarlandırma Sistemi için İnersyal Sensör IMU
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Marka Adı:	FIREPOWER
Model Numarası:	16488HB
Moq:	1
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Dinamik ölçüm aralığı:

± 2000°/s

sıfır önyargı kararlılığı:

3 °/saat

Açısal rastgele yürüyüş:

0,15 °/ √saat

Ölçek faktörü doğruluğu, Z ekseni:

% 0.3

Bant genişliği:

200 Hz

İletişim arayüzü:

SPI/CAN

Ambalaj bilgileri:

sünger + karton

Yetenek temini:

500/ay

Vurgulamak:

Magnetometre ile Adis16488 IMU

UAV stabilizasyon IMU sensörü

Drone gyrometre hızlandırma sistemi

Ürün Açıklaması

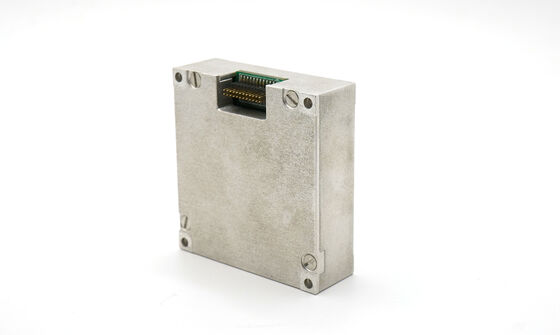

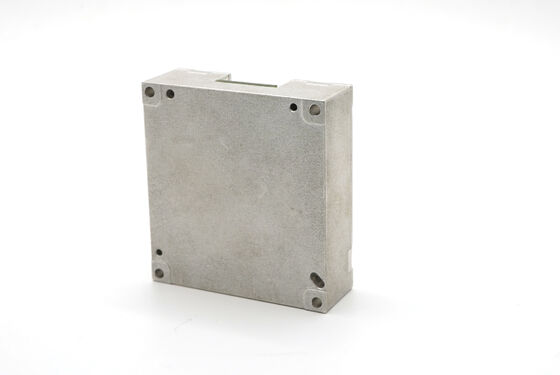

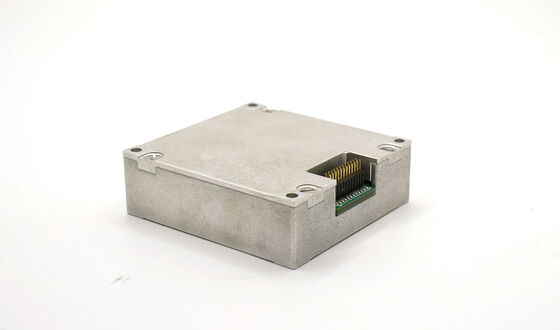

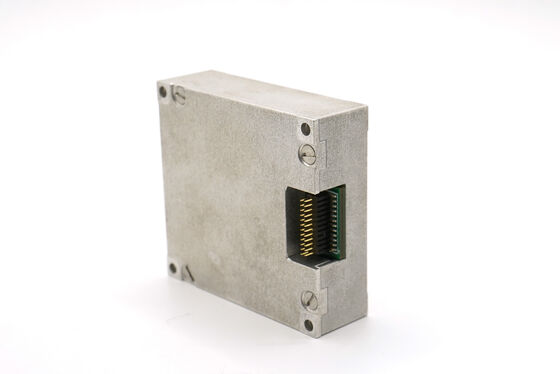

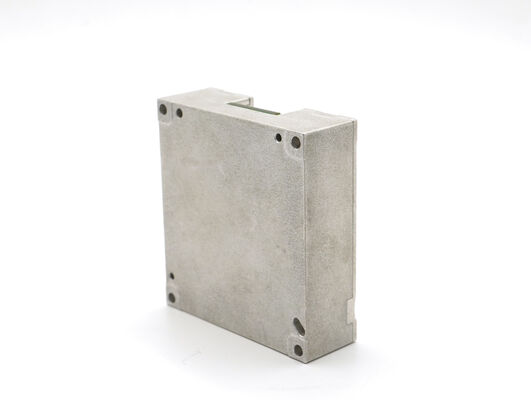

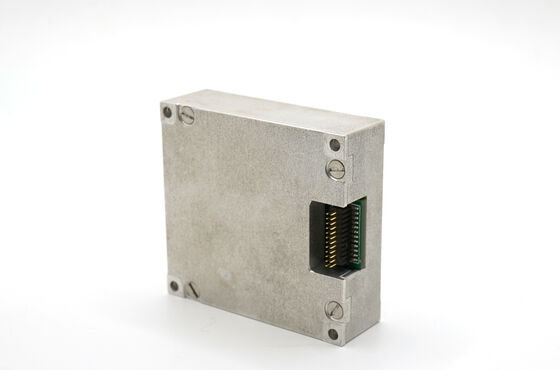

ADIS16488 Magnetometre ile UAV ve Drone Istikrarlandırma Sistemi için İnersyal Sensör IMU

ADIS16488HB çok dereceli serbestlik eylemsizlik ölçüm ünitesi, üç eksenli bir jiroskop, üç eksenli bir hızlandırma ölçer, üç eksenli bir manyetometre,ve basınç sensörüBu gelişmiş IMU, üç eksenli açı hızını, hızlanmayı, üç eksenli manyetik alanı, hava basıncını ve diğer kritik parametreleri ölçüyor.Birim, hata telafi edilmiş verileri (sıcaklık telafi dahil) çıkarır., kurulum yanlış hizalanma açısı telafi ve doğrusal olmayan telafi) SPI veya UART iletişim protokolleri aracılığıyla.

Teknik özellikler

Parametreler		Test koşulları	Asgari değer	Tipik değer	En yüksek değer	Birim
Giroskop	Dinamik ölçüm aralığı			500	2000	°/s
	Sıfır yanılsama istikrarı	Allan varyansı, Z ekseni		0.8		°/saat
		Allan varyansı, X ve Y ekseni		1.6		°/saat
		10 saniye ortalaması (-40 °C ~ + 70 °C, sabit sıcaklık), Z ekseni		3		°/saat
		10 saniye ortalaması (-40 °C ~ + 70 °C, sabit sıcaklık), X ve Y ekseni		6		°/saat
	Sıfır önyargı	Sıfır tarafsızlık aralığı, Z ekseni		±0.07		°/s
		Sıfır tarafsızlık aralığı, X ve Y ekseni		±0.2		°/s
		Tam sıcaklık aralığında sıfır yanlısı değişim, Z ekseni 1		±0.02		°/s
		Sıfır Önyargı Değişimi Sıcaklık, X ve Y Eksen 1		±0.06		°/s
		Birbiri ardınca başlatma tekrarlanabilirliği, Z ekseni		0.002
		Birbiri ardınca başlatma tekrarlanabilirliği, X-Oksi ve Y-Oksi		0.006
		Günlük başlangıç tekrarlanabilirliği, Z ekseni		0.003		/s
		Gündüz tekrar başlatın, X ekseni ve Y ekseni		0.009		°/s
		Doğrusal hızlanmanın önyargıya etkisi		0.002		°/s/g
		Sıfır önyargıya titreşimin etkisi, titreşimden önce ve sonra değişiklik 2		0.002		°/s/g
		Sıfır yanlışa titreşimin etkisi, titreşimden önce ve sırasında değişiklik 2		0.002		°/s/g
	Ölçek faktörü	Ölçek faktörü doğruluğu, Z ekseni		0.3		%
		Ölçek Faktörü Doğruluğu, X ve Y Eksenleri		0.6		%
		Ölçek faktörünün doğrusal olmaması, Z ekseni		0.01		% FS
		Ölçek faktörü doğrusal olmayanlık, X ve Y Eksenleri		0.02		% FS
	Çemberli rastgele yürüyüş			0.15		°/ √hr
	Gürültü yoğunluğu			0.001		°/s/ √Hz
	Karar			3.052*10-7		/s/LSB
	Bant genişliği			200		Hz
Hızlandırıcı	Dinamik ölçüm aralığı			16	200	g
	Sıfır yanılsama istikrarı	Allan varyansı		0.06		mg
	Sıfır yanılsama istikrarı	10 s ortalaması (-40 °C ~ + 70 °C, sabit sıcaklık)		0.4		mg
	Sıfır önyargı	Sıfır yanılsama aralığı		2		mg
		Tüm sıcaklık aralığı içinde sıfır yanılımın değişimi, zirveye değeri 1		4		mg
		Birbiri ardınca başlatmaların tekrarlanabilirliği		0.5		mg
		Tekrarlanabilirlik günlük olarak başlatılır.		0.8		mg
		Sıfır tarafsızlık sıcaklık katsayısı		0.05	0.1		mg/°C
Magnetometre	Manyetik alan aralığı	Brg, seksi.		±13		Gauss
	Manyetik alan aralığı	Brg,z		±25		Gauss
	Karar			0.3		μT
	Yön doğruluğu	30 μT yatay jeomanyetik bileşen, 25 °C		±2.5		deg
	Dinamik ölçüm aralığı			2.5		Gauss
	Sıfır önyargı	Manyetik olmayan ortam		15		- Evet.
Barometre	Dinamik ölçüm aralığı	300		1100	mbar
Barometre	Sıfır önyargı			4.5		mbar
İletişim arayüzü	Tek yönlü SPI	Baud oranı			15	MHz
	Tek yönlü C A N	Baud oranı			1	MHz
	Örnekleme sıklığı	SPI		2460	2460	Hz
	Örnekleme sıklığı	Yapabilir		200
Elektriksel özellikler	Voltaj		3.0	3.3	3.6	V
	Güç tüketimi				1.5	W
	Dalgalanma	P-P			100	mV
	Hesaplama süresi	0 V'den 3 V'ye.			80	ms
Yapısal özellikler	Boyut			474414		mm
Yapısal özellikler	Ağırlık			50		g
Kullanım ortamı	Çalışma sıcaklığı		-40		70	°C
Kullanım ortamı	Depolama sıcaklığı		-45		75	°C
Güvenilir	MTBF			20000		h
Güvenilir	Sürekli çalışma süresi			120		h
①: Tüm sıcaklık değişimi işleminin sıfır sapmasını hesaplayın, sıcaklık değişimi hızı ≤ 1 °C/dakikadır ve sıcaklık aralığı -40 °C ~ + 70 °C'dir. ②: titreşim durumu 6.06 G, 20Hz ~ 2000Hz

Tablo 1. 16488HB Ürün Endeksi
