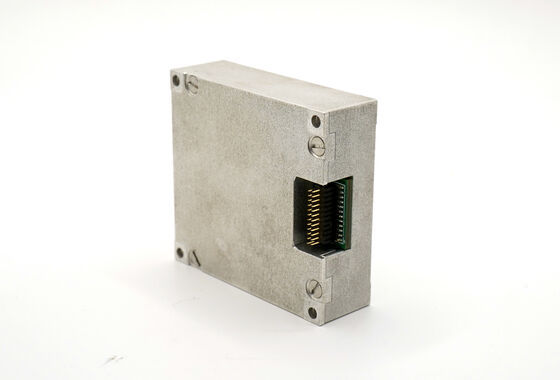

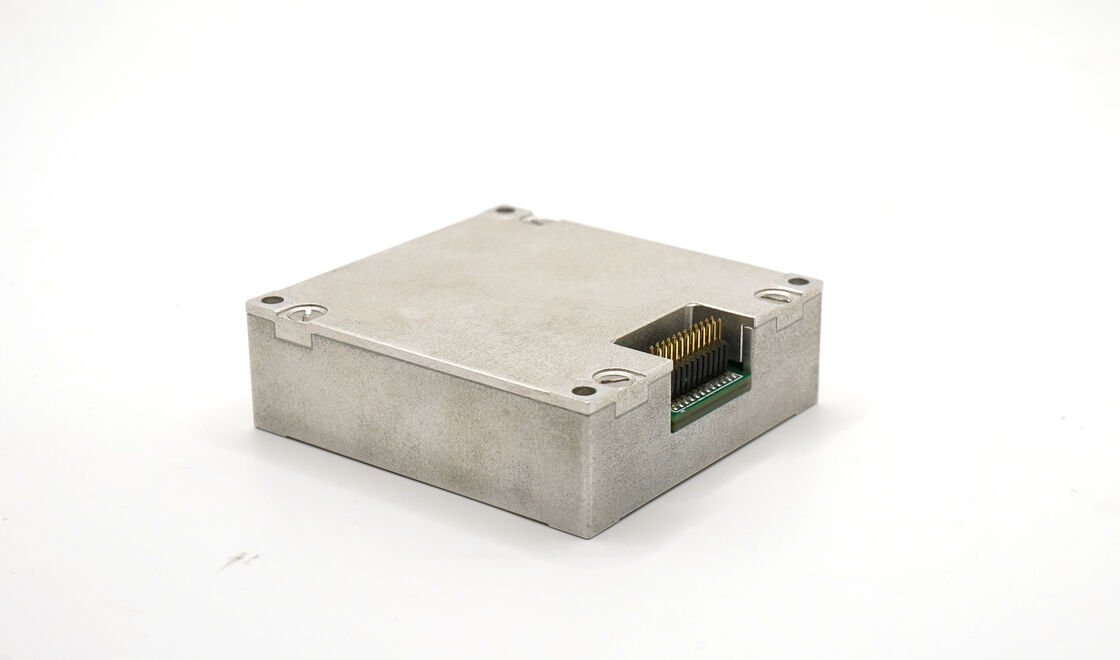

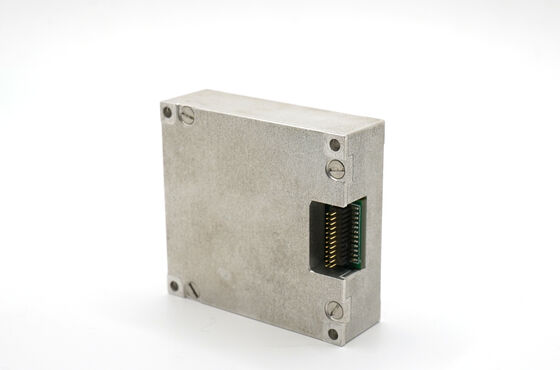

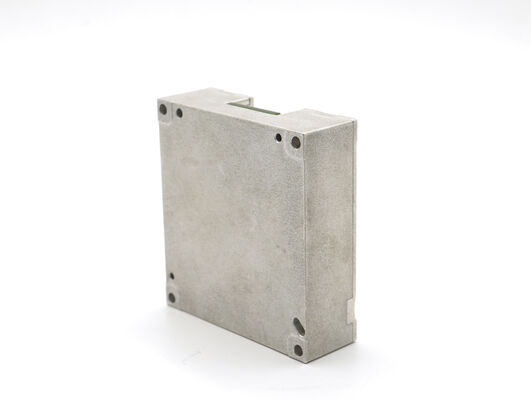

ADIS16475 Tamamen Kalibre Edilmiş IMU (Sıcaklık ve Hizalama Uyumsuzluğu Telafisi)

Name: ADIS16475 Tamamen Kalibre Edilmiş IMU (Sıcaklık ve Hizalama Uyumsuzluğu Telafisi)
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Marka Adı:	FIREPOWER
Model Numarası:	16488HB
Moq:	1
fiyat:	500$
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Açısal rastgele yürüyüş:

0,15°/√h

Sıfır önyargı kararlılığı:

0,8°/ saat

İletişim Arayüzü:

1 kanal SPI/CAN

İvmeölçer rastgele yürüyüş:

0,05~0,07m/s/h-², 1 sigma

Maksimum Açısal Hız:

±500/2000°/s

Gyro Ölçek Faktörü Doğruluğu:

% 0.3

İvmeölçer aralığı:

±16/200g

Boyut:

47×44×14mm

Ambalaj bilgileri:

sünger + karton

Yetenek temini:

500/ay

Vurgulamak:

tamamen kalibre edilmiş IMU sensörü

sıcaklık telafili IMU

hizalama uyumsuzluğu telafili IMU ivmeölçer

Ürün Açıklaması

ADIS16475 Tamamen Kalibre Edilmiş IMU (Sıcaklık ve Yanlış Hizalama Telafisi ile)

16488HB IMU, üç eksenli bir MEMS jiroskop ve ivmeölçer içeren, son derece hassas hareket algılama sağlar. Yüksek bir MTBF ve sağlam bir tasarıma sahip olan bu ünite, anket, insansız araçlar ve hareket halindeki iletişim gibi güvenilir hareket takibi gerektiren uygulamalarda Adis 16497'nin yerini alabilir.

Ürün Özellikleri

Üç Eksenli Dijital Jiroskop

±2000°/s dinamik ölçüm aralığı
Sıfır önyargı kararlılığı: 3°/sa (GJB, 10S, Z ekseni), 0,8°/sa (ALLAN, Z ekseni)

Üç Eksenli Dijital İvmeölçer

±200g dinamik ölçüm aralığı
Sıfır önyargı kararlılığı: 0,4mg (GJB, 10S), 0,06mg (ALLAN)

Ek Sensörler

Üç eksenli dijital manyetometre: 2,5 gauss
Dijital barometre: 300mbar ~ 1100mbar

Performans ve Güvenilirlik

Yüksek güvenilirlik: MTBF 20.000 saat
Tam sıcaklık aralığında (-40℃ ila +80℃) garantili doğruluk
Dahili yüksek performanslı sıcaklık kalibrasyonu ve telafi algoritması
Güçlü titreşim altında çalışmaya uygun (6,06G, 20-2000Hz)
Büyük darbe koşullarında çalışmaya uygun (1000G, 0,5ms)

Teknik Özellikler

Parametre	Test Koşulları	Minimum	Tipik	Maksimum	Birim
Jiroskop
Dinamik ölçüm aralığı			500	2000	°/s
Sıfır önyargı kararlılığı	Allan varyansı, Z ekseni		0.8		°/sa
Sıfır önyargı kararlılığı	Allan varyansı, X ve Y ekseni		1.6		°/sa
Sıfır önyargı kararlılığı	10s ortalaması (-40℃ ila +70℃, sabit sıcaklık), Z ekseni		3		°/sa
Sıfır önyargı kararlılığı	10s ortalaması (-40℃ ila +70℃, sabit sıcaklık), X ve Y ekseni		6		°/sa
Sıfır önyargı	Sıfır önyargı aralığı, Z ekseni		±0.07		°/s
Sıfır önyargı	Sıfır önyargı aralığı, X ve Y ekseni		±0.2		°/s
Tam sıcaklık aralığında sıfır önyargı değişimi	Z ekseni		±0.02		°/s
Sıcaklık üzerindeki sıfır önyargı değişimi	X ve Y ekseni		±0.06		°/s
Ardışık başlatma tekrarlanabilirliği	Z ekseni		0.002
Ardışık başlatma tekrarlanabilirliği	X ve Y ekseni		0.006
Günden güne başlatma tekrarlanabilirliği	Z ekseni		0.003		/s
Günden güne başlatma tekrarlanabilirliği	X ve Y ekseni		0.009		°/s
Önyargı üzerindeki doğrusal ivmenin etkisi			0.002		°/s/g
Sıfır önyargı üzerindeki titreşimin etkisi	Titreşimden önce ve sonra değişim		0.002		°/s/g
Sıfır önyargı üzerindeki titreşimin etkisi	Titreşimden önce ve titreşim sırasında değişim		0.002		°/s/g
Ölçek faktörü doğruluğu	Z ekseni		0.3		%
Ölçek faktörü doğruluğu	X ve Y ekseni		0.6		%
Ölçek faktörü doğrusal olmayanlık	Z ekseni		0.01		%FS
Ölçek faktörü doğrusal olmayanlık	X ve Y ekseni		0.02		%FS
Açısal rastgele yürüyüş			0.15		°/√hr
Gürültü yoğunluğu			0.001		°/s/√Hz
Çözünürlük			3.052*10⁻⁷		/s/LSB
Bant genişliği			200		Hz
İvmeölçer
Dinamik ölçüm aralığı			16	200	g
Sıfır önyargı kararlılığı	Allan varyansı		0.06		mg
Sıfır önyargı kararlılığı	10s ortalaması (-40℃ ila +70℃, sabit sıcaklık)		0.4		mg
Sıfır önyargı aralığı			2		mg
Tüm sıcaklık aralığında sıfır önyargı değişimi	Tepe-tepe değeri		4		mg
Ardışık başlatmaların tekrarlanabilirliği			0.5		mg
Günlük olarak başlatılan tekrarlanabilirlik			0.8		mg
Sıfır önyargı sıcaklık katsayısı		0.05	0.1		mg/℃
Ölçek faktörü doğruluğu			0.5		%
Ölçek faktörü doğrusal olmayanlık			0.1		%FS
Hız rastgele yürüyüşü			0.029		m/s/√hr
Gürültü yoğunluğu			0.025		mg/√Hz
Çözünürlük			1.221*10⁻⁸		g/LSB
Bant genişliği			200		Hz
Manyetometre
Manyetik alan aralığı	Brg,xy		±13		gauss
Manyetik alan aralığı	Brg,z		±25		gauss
Çözünürlük			0.3		μT
Başlık doğruluğu	30μT yatay jeomanyetik bileşen, 25℃		±2.5		derece
Dinamik ölçüm aralığı			2.5		gauss
Sıfır önyargı	Manyetik olmayan ortam		15		mgauss
Barometre
Dinamik ölçüm aralığı		300		1100	mbar
Sıfır önyargı			4.5		mbar
İletişim Arayüzü
Baud hızı	1 yönlü SPI			15	MHz
Baud hızı	1 Yönlü CAN			1	MHz
Örnekleme sıklığı	SPI	2460	2460		Hz
Örnekleme sıklığı	CAN		200		Hz
Elektriksel Özellikler
Gerilim		3.0	3.3	3.6	V
Güç tüketimi			1.5		W
Dalgalanma	P-P			100	mV
Yerleşme süresi	0V'dan 3.3V'a			80	ms
Yapısal Özellikler
Boyut			474414		mm
Ağırlık			50		g
Kullanım Ortamı
Çalışma sıcaklığı		-40		70	℃
Depolama sıcaklığı		-45		75	℃
Titreşim			20-2000Hz, 6.06g
Darbe			1000g, 0.5ms
Güvenilirlik
MTBF			20000		h
Sürekli çalışma süresi			120		h

Not ①: Tüm sıcaklık değişimi sürecinin sıfır sapmasını hesaplayın, sıcaklık değişim hızı ≤1℃/dak ve sıcaklık aralığı -40℃ ila +70℃'tür
Not ②: Titreşim koşulu 6.06G, 20Hz-2000Hz'dir
