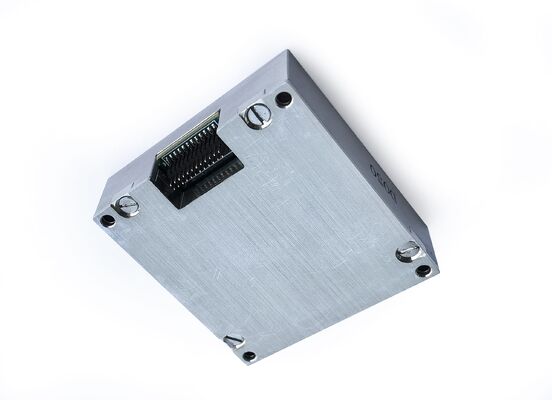

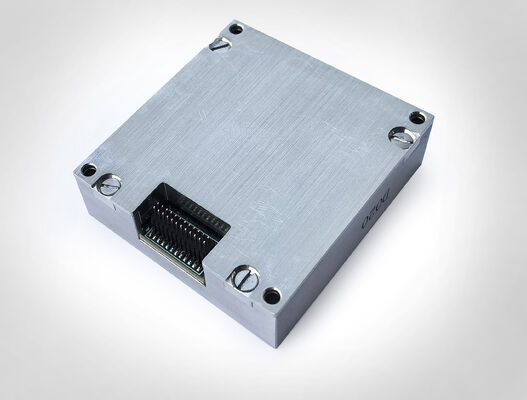

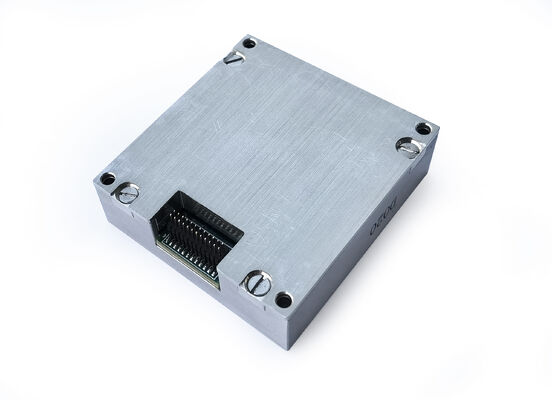

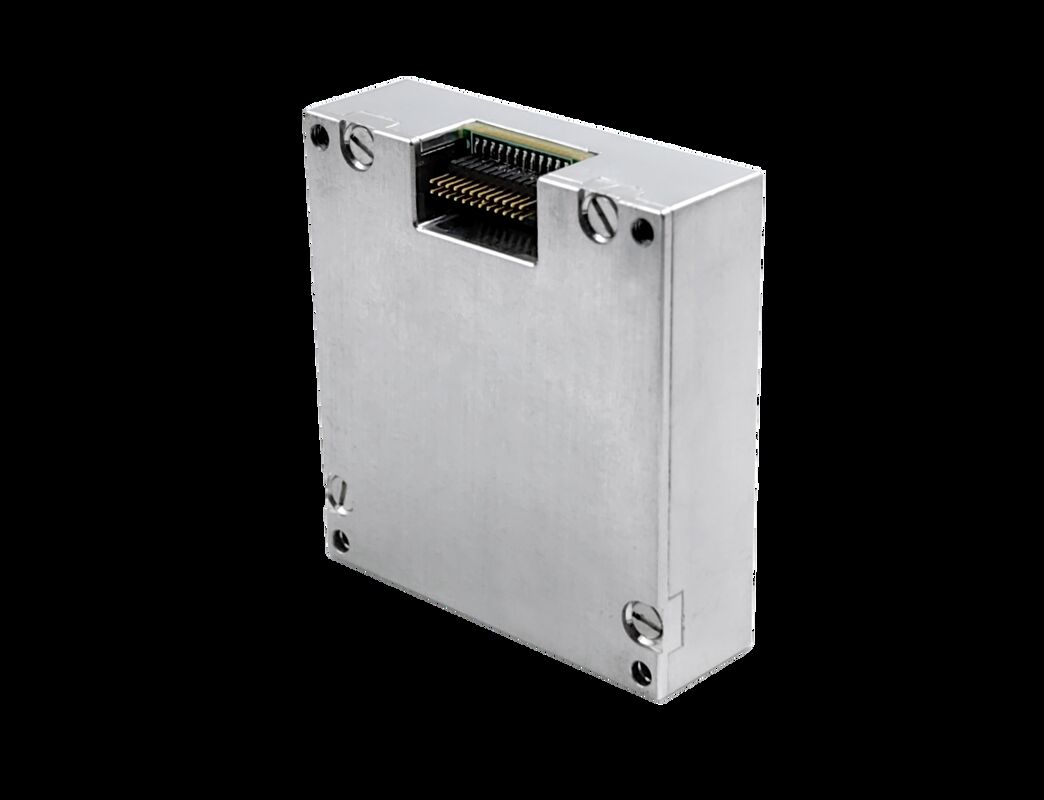

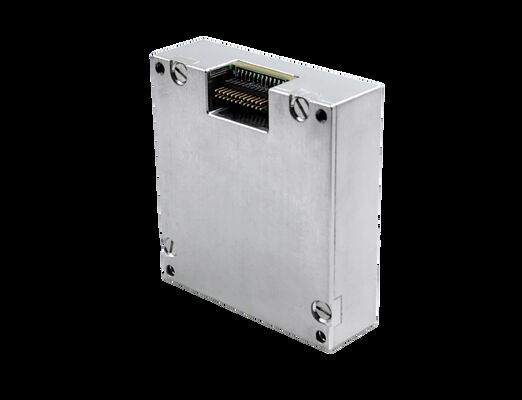

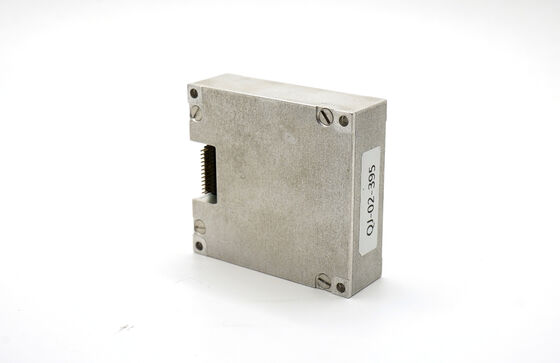

Hassas Navigasyon için Yeni Nesil 10 Eksenli Atalet Ölçüm Birimi

Name: Hassas Navigasyon için Yeni Nesil 10 Eksenli Atalet Ölçüm Birimi
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Marka Adı:	FIREPOWER
Model Numarası:	16488HB
Moq:	1
fiyat:	500$
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Dinamik ölçüm aralığı:

500/2000 °/sn

Cayro önyargı kararlılığı:

0,8°/saat

Rastgele yürüyüş:

0,15°/√h

İvmeölçer aralığı:

16/200 gr

Genel Boyutlar:

47×44×14

Arayüz:

CAN/SPI

Ambalaj bilgileri:

sünger + karton

Yetenek temini:

500/ay

Vurgulamak:

Hassas navigasyon için 10 eksenli IMU

jiroskoplu atalet ölçüm birimi

yüksek doğrulukta IMU ivmeölçer sensörü

Ürün Açıklaması

Yeni Nesil 10 Eksenli Atalet Ölçüm Birimi (IMU) ile Hassas Navigasyon

Ürüne Genel Bakış

16488HB IMU olağanüstü hareket algılama yetenekleri sunan, yerleşik yüksek performanslı MEMS sensörlerine sahiptir. Gelişmiş sıcaklık kalibrasyonu ve kompanzasyon algoritmaları, dinamik ortamlarda yüksek doğruluk sağlar. Bu birim, insansız hareket taşıyıcıları ve haritalama sistemleri için üstün performans sunan Adis 16497 için ideal bir alternatiftir.

Ürün Özellikleri

Üç eksenli dijital jiroskop: ±2000°/s dinamik ölçüm aralığı; Sıfır önyargı kararlılığı: 3°/sa (GJB, 10S, Z ekseni), 0,8°/sa (ALLAN, Z ekseni)
Üç eksenli dijital ivmeölçer: ±200g dinamik ölçüm aralığı; Sıfır önyargı kararlılığı: 0,4mg (GJB, 10S), 0,06mg (ALLAN)
Üç eksenli dijital manyetometre: 2,5 gauss
Dijital barometre: 300mbar ~ 1100mbar
Yüksek güvenilirlik: MTBF 20.000 saat
Tam sıcaklık aralığında (-40℃ ila +80℃) garanti edilen doğruluk: Yerleşik yüksek performanslı sıcaklık kalibrasyonu ve kompanzasyon algoritması
Titreşim direnci: Güçlü titreşim altında çalışmaya uygun (6,06 G, 20-2000 Hz)
Darbe direnci: Büyük darbe koşullarında çalışmaya uygun (1000 G, 0,5 ms)

Teknik Özellikler

Parametre	Test Koşulları	Min Değer	Tipik Değer	Maks Değer	Birim
Jiroskop
Dinamik ölçüm aralığı			500	2000	°/s
Sıfır önyargı kararlılığı	Allan varyansı, Z ekseni		0,8		°/sa
Sıfır önyargı kararlılığı	Allan varyansı, X ve Y ekseni		1,6		°/sa
Sıfır önyargı kararlılığı	10 saniye ortalaması (-40℃ ila +70℃, sabit sıcaklık), Z ekseni		3		°/sa
Sıfır önyargı kararlılığı	10 saniye ortalaması (-40℃ ila +70℃, sabit sıcaklık), X ve Y ekseni		6		°/sa
Sıfır önyargı	Sıfır önyargı aralığı, Z ekseni		±0,07		°/s
Sıfır önyargı	Sıfır önyargı aralığı, X ve Y ekseni		±0,2		°/s
Tam sıcaklık aralığında sıfır önyargı değişimi, Z ekseni			±0,02		°/s
Sıcaklığa göre sıfır önyargı değişimi, X ve Y ekseni			±0,06		°/s
Ardışık başlatma tekrarlanabilirliği, Z ekseni			0,002
Ardışık başlatma tekrarlanabilirliği, X ve Y ekseni			0,006
Günden güne başlatma tekrarlanabilirliği, Z ekseni			0,003		/s
Günden güne başlatma tekrarlanabilirliği, X ekseni ve Y ekseni			0,009		°/s
Önyargı üzerindeki doğrusal ivmenin etkisi			0,002		°/s/g
Titreşimin sıfır önyargı üzerindeki etkisi, titreşimden önce ve sonraki değişim			0,002		°/s/g
Titreşimin sıfır önyargı üzerindeki etkisi, titreşimden önce ve titreşim sırasında değişim			0,002		°/s/g
Ölçek faktörü doğruluğu, Z ekseni			0,3		%
Ölçek faktörü doğruluğu, X ve Y ekseni			0,6		%
Ölçek faktörü doğrusal olmama durumu, Z ekseni			0,01		%FS
Ölçek faktörü doğrusal olmama durumu, X ve Y ekseni			0,02		%FS
Açısal rastgele yürüyüş			0,15		°/√hr
Gürültü yoğunluğu			0,001		°/s/√Hz
Çözünürlük			3,052*10⁻⁷		/s/LSB
Bant genişliği			200		Hz
İvmeölçer
Dinamik ölçüm aralığı			16	200	g
Sıfır önyargı kararlılığı	Allan varyansı		0,06		mg
Sıfır önyargı kararlılığı	10 saniye ortalaması (-40℃ ila +70℃, sabit sıcaklık)		0,4		mg
Sıfır önyargı aralığı			2		mg
Tüm sıcaklık aralığında sıfır önyargı değişimi, tepe-tepe değeri		4		mg
Ardışık başlatmaların tekrarlanabilirliği			0,5		mg
Günlük olarak başlatılan tekrarlanabilirlik			0,8		mg
Sıfır önyargı sıcaklık katsayısı		0,05	0,1		mg/℃
Ölçek faktörü doğruluğu			0,5		%
Ölçek faktörü doğrusal olmama durumu			0,1		%FS
Hız rastgele yürüyüşü			0,029		m/s/√hr
Gürültü yoğunluğu			0,025		mg/√Hz
Çözünürlük			1,221*10⁻⁸		g/LSB
Bant genişliği			200		Hz
Manyetometre
Manyetik alan aralığı	Brg,xy		±13		gauss
Manyetik alan aralığı	Brg,z		±25		gauss
Çözünürlük			0,3		μT
Başlık doğruluğu	30 μT yatay jeomanyetik bileşen, 25℃		±2,5		derece
Dinamik ölçüm aralığı			2,5		gauss
Sıfır önyargı	Manyetik olmayan ortam		15		mgauss
Barometre
Dinamik ölçüm aralığı		300		1100	mbar
Sıfır önyargı			4,5		mbar
İletişim Arayüzü
1 yönlü SPI	Baud hızı			15	MHz
1 Yönlü CAN	Baud hızı			1	MHz
Örnekleme sıklığı	SPI	2460	2460		Hz
Örnekleme sıklığı	CAN	200
Elektriksel Özellikler
Gerilim		3,0	3,3	3,6	V
Güç tüketimi				1,5	W
Dalgalanma	P-P			100	mV
Yerleşme süresi	0V'dan 3,3V'a			80	ms
Yapısal Özellikler
Boyut			474414		mm
Ağırlık			50		g
Kullanım Ortamı
Çalışma sıcaklığı		-40		70	℃
Depolama sıcaklığı		-45		75	℃
Titreşim			20-2000Hz, 6,06g
Darbe			1000g, 0,5ms
Güvenilirlik
MTBF			20000		sa
Sürekli çalışma süresi			120		sa

①: Tüm sıcaklık değişimi sürecinin sıfır sapmasını hesaplayın, sıcaklık değişim hızı ≤1℃/dak ve sıcaklık aralığı -40℃ ila +70℃'tür

②: Titreşim koşulu 6,06 G, 20Hz ila 2000Hz'dir

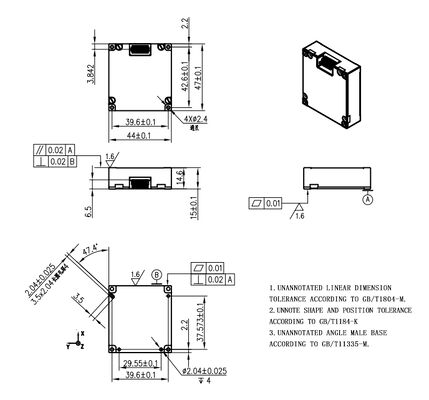

Anahat Çizimi
