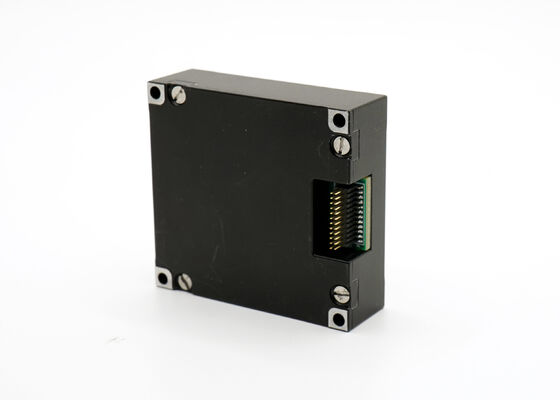

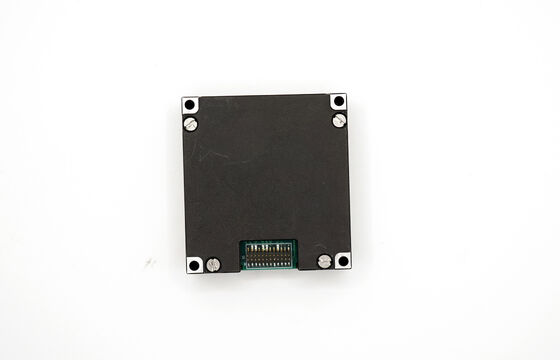

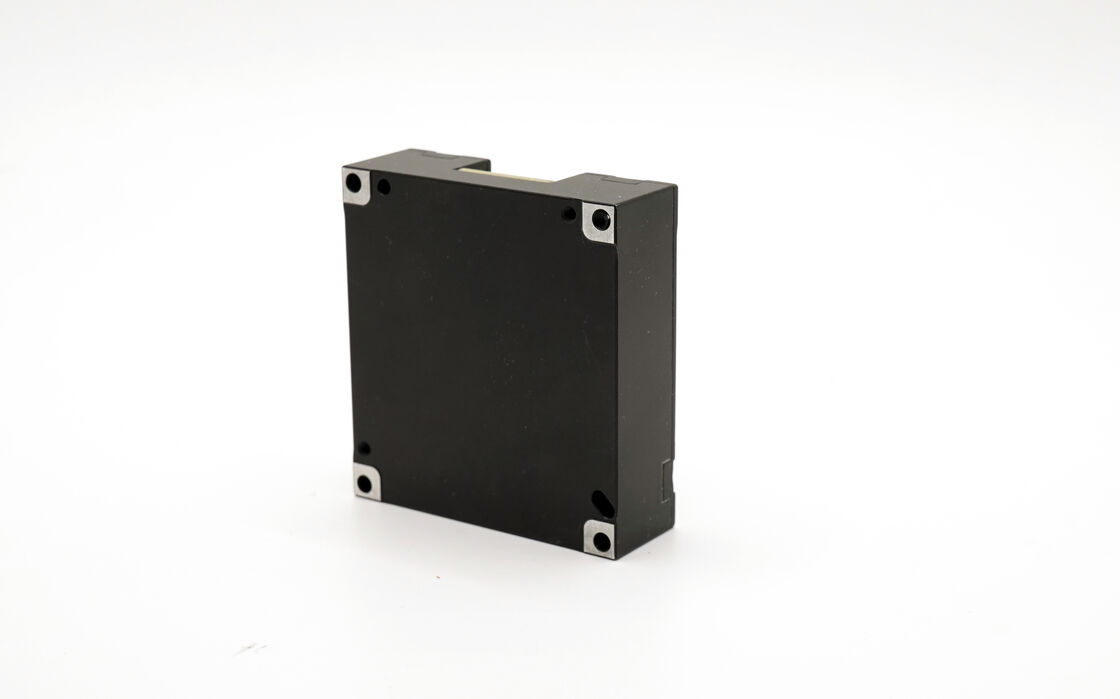

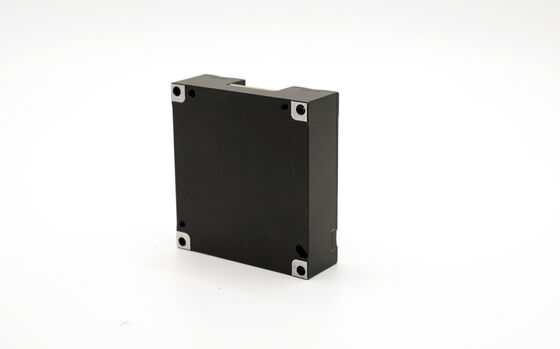

Otonom Araç Konumlandırması için Yüksek Kararlılıklı Adis16497 10 Eksenli Atalet Ölçüm Birimi

Name: Otonom Araç Konumlandırması için Yüksek Kararlılıklı Adis16497 10 Eksenli Atalet Ölçüm Birimi
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Marka Adı:	FIREPOWER
Model Numarası:	16488HB
Moq:	1
fiyat:	500$
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Kalibrasyon:

Fabrikada Kalibre Edildi

Gryo allan varyansı:

0,8 derece/saat

Jiroskop aralığı:

500/2000 °/sn

Boyut:

47×44×14mm

Barometre:

300mbar

İletişim Arayüzü:

1 kanallı SPI/CAN

Ambalaj bilgileri:

sünger + karton

Yetenek temini:

500/ay

Vurgulamak:

Adis16497 10 eksenli IMU

yüksek kararlılıklı atalet ölçüm birimi

otonom araç konumlandırması IMU

Ürün Açıklaması

Yüksek istikrarlılık ADIS16497 10 Eksenli İnersyal Ölçüm Birimi

Otonom araç konumlandırması ve yüksek performanslı uygulamalar için tasarlanmıştır

Ürün Genel Görünümü

16488HB IMU, hassasiyet ve güvenilirlik gerektiren zorlu uygulamalar için tasarlanmış MEMS tabanlı bir eylemsizlik ölçüm birimidir.Bu birim insansız hareket taşıyıcıları için idealdir., mobil iletişim sistemleri ve stabilizasyon platformları. Daha yüksek doğruluk ve üstün performans sağlayan ADIS16497'nin doğrudan yerine geçer.

Temel Özellikler

Üç Eksenli Dijital Giroskop

±2000o/s dinamik ölçüm aralığı
Sıfır yanılımlılık istikrarı: 3°/h (GJB, 10S, Z-eksen), 0.8°/h (Allan, Z-eksen)

Üç eksenli Dijital Hızlandırıcı

±200g dinamik ölçüm aralığı
Sıfır yanılsama istikrarı: 0. 4mg (GJB, 10S), 0. 06mg (Allan)

Ek Sensörler

Üç eksenli dijital manyetometre: 2,5 gauss
Dijital barometre: 300-1100 mbar aralığı

Performans ve Güvenilirlik

Yüksek güvenilirlik: MTBF 20.000 saat
Tam sıcaklık aralığında garantili doğruluk (-40°C'den +80°C'ye kadar)
Dahili yüksek performanslı sıcaklık kalibrasyonu ve telafi
Güçlü titreşim altında çalışır (6.06G, 20-2000Hz)
Büyük darbe koşullarına dayanabilir (1000G, 0.5ms)

Teknik özellikler

Parametreler	Test koşulları	Min Değer	Tipik Değer	Maksimum Değer	Birim
Giroskop
Dinamik ölçüm aralığı		500		2000	°/s
Sıfır yanılsama istikrarı	Allan varyansı, Z ekseni		0.8		°/saat
Sıfır yanılsama istikrarı	Allan varyansı, X ve Y ekseni		1.6		°/saat
Sıfır yanılsama istikrarı	10s ortalaması (-40°C~+70°C), Z ekseni		3		°/saat
Sıfır yanılsama istikrarı	10s ortalaması (-40°C~+70°C), X ve Y eksenleri		6		°/saat
Sıfır önyargı	Sıfır tarafsızlık aralığı, Z ekseni		±0.07		°/s
Sıfır önyargı	Sıfır tarafsızlık aralığı, X ve Y ekseni		±0.2		°/s
Sıfır önyargı değişikliği	Tam sıcaklık aralığı, Z ekseni		±0.02		°/s
Sıfır önyargı değişikliği	Tam sıcaklık aralığı, X ve Y ekseni		±0.06		°/s
Birbiri ardınca başlatma tekrarlanabilirliği	Z ekseni		0.002
Birbiri ardınca başlatma tekrarlanabilirliği	X ve Y ekseni		0.006
Günlük başlangıç tekrarlanabilirliği	Z ekseni		0.003		°/s
Günlük başlangıç tekrarlanabilirliği	X ve Y ekseni		0.009		°/s
Doğrusal hızlanmanın önyargıya etkisi			0.002		°/s/g
Sıfır yanlışa titreşimin etkisi	Titreme öncesi ve sonrası değişimi		0.002		°/s/g
Sıfır yanlışa titreşimin etkisi	Titreme öncesi ve sırasında değişim		0.002		°/s/g
Ölçek faktörü doğruluğu	Z ekseni		0.3		%
Ölçek faktörü doğruluğu	X ve Y ekseni		0.6		%
Ölçek faktörü doğrusal olmaması	Z ekseni		0.01		% FS
Ölçek faktörü doğrusal olmaması	X ve Y ekseni		0.02		% FS
Çemberli rastgele yürüyüş			0.15		°/√ saat
Gürültü yoğunluğu			0.001		°/s/√Hz
Karar			3.052*10−7		°/s/LSB
Bant genişliği			200		Hz
Hızlandırıcı
Dinamik ölçüm aralığı		16		200	g
Sıfır yanılsama istikrarı	Allan varyansı		0.06		mg
Sıfır yanılsama istikrarı	10 saniye ortalaması (-40°C~+70°C)		0.4		mg
Sıfır yanılsama aralığı			2		mg
Sıfır önyargı değişikliği	Tam sıcaklık aralığı, zirveden zirveye		4		mg
Birbiri ardınca başlatma tekrarlanabilirliği			0.5		mg
Günlük başlangıç tekrarlanabilirliği			0.8		mg
Sıfır tarafsızlık sıcaklık katsayısı		0.05	0.1		mg/°C
Ölçek faktörü doğruluğu			0.5		%
Ölçek faktörü doğrusal olmaması			0.1		% FS
Hız rastgele yürüyüş			0.029		m/s/√hr
Gürültü yoğunluğu			0.025		mg/√Hz
Karar			1.221*10−8		g/LSB
Bant genişliği			200		Hz
Magnetometre
Manyetik alan aralığı	Brg, seksi.		±13		Gauss
Manyetik alan aralığı	Brg,z		±25		Gauss
Karar			0.3		μT
Yön doğruluğu	30μT yatay jeomanyetik bileşen, 25°C		±2.5		deg
Dinamik ölçüm aralığı			2.5		Gauss
Sıfır önyargı	Manyetik olmayan ortam		15		- Evet.
Barometre
Dinamik ölçüm aralığı		300		1100	mbar
Sıfır önyargı			4.5		mbar
İletişim Arayüzü
Baud oranı	Tek yönlü SPI			15	MHz
Baud oranı	Tek yönlü CAN			1	MHz
Örnekleme sıklığı	SPI	2460	2460		Hz
Örnekleme sıklığı	Yapabilir		200		Hz
Elektriksel Özellikler
Voltaj		3.0	3.3	3.6	V
Güç tüketimi				1.5	W
Dalgalanma	P-P			100	mV
Hesaplama süresi	0V ila 3.3V arasında			80	ms
Yapısal Özellikler
Boyut			474414		mm
Ağırlık			50		g
Kullanım Çevre
Çalışma sıcaklığı		-40		70	°C
Depolama sıcaklığı		-45		75	°C
Titreme	20-2000Hz, 6.06g
Etkisi	1000 g, 0,5 ms
Güvenilir
MTBF			20000		h
Sürekli çalışma süresi			120		h

①: Tüm sıcaklık değişim sürecinin sıfır sapmasını hesaplayın, sıcaklık değişimi hızı ≤1°C/min, sıcaklık aralığı -40°C~+70°C

②: titreşim durumu 6.06G, 20Hz~2000Hz

Çizim
