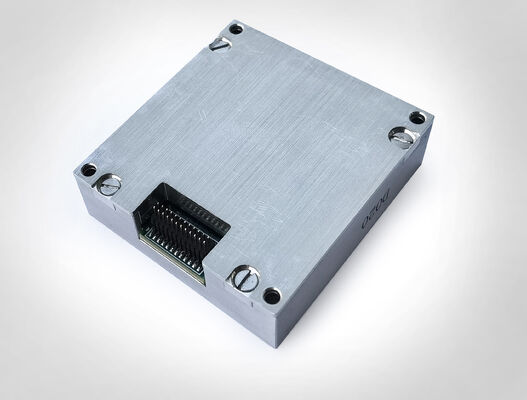

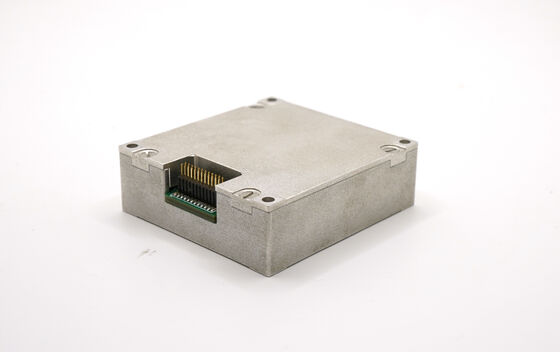

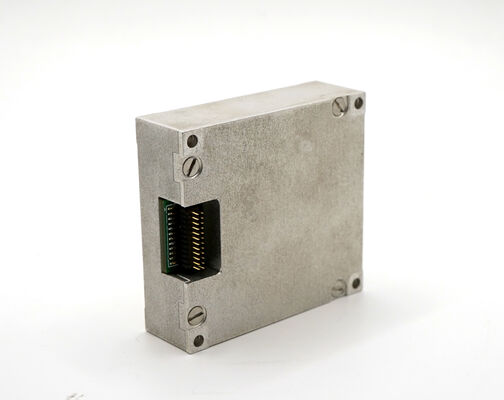

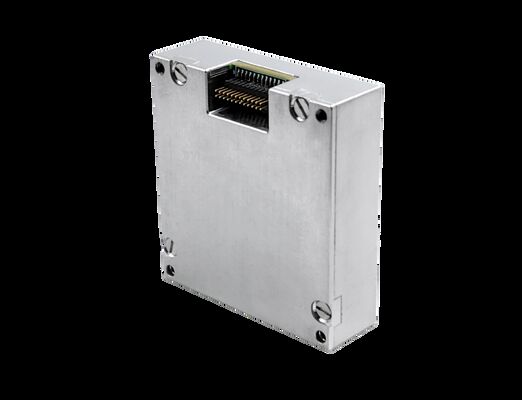

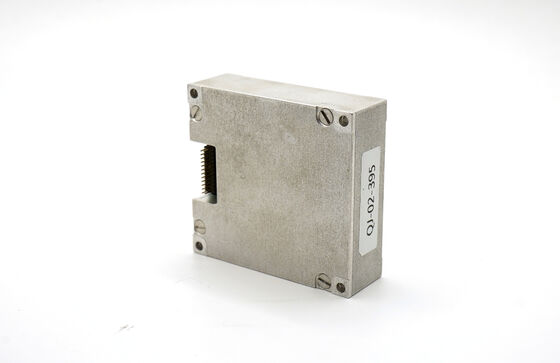

10 Eksenli IMU Sensör ±0.8°/sa Sapma Kararlılığı Düşük Gürültü İHA Tutum Kontrolü İçin

Name: 10 Eksenli IMU Sensör ±0.8°/sa Sapma Kararlılığı Düşük Gürültü İHA Tutum Kontrolü İçin
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Marka Adı:	FIREPOWER
Model Numarası:	16488HB
Moq:	1
fiyat:	500$
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Jiroskop aralığı:

500/2000°/sn

Sıfır önyargı kararlılığı:

0,8°/ saat

İvmeölçer Sapması:

0,06 mg

Arayüz:

SPI/CAN

Ağırlıklar:

50g

Güç Tüketimi:

1,5 W

Ürün Adı:

İHA için IMU Jiroskopu

Boyutlar:

47×44×14mm

Ambalaj bilgileri:

sünger + karton

Yetenek temini:

500/ay

Vurgulamak:

İHA'lar için 10 eksenli IMU sensörü

düşük gürültülü IMU jiroskop

yüksek kararlılıklı İHA tutum kontrolü

Ürün Açıklaması

10 Eksenli IMU Sensörü, ±0.8°/saat Sapma Kararlılığı ile

Olağanüstü hassasiyet ve düşük gürültü özellikleri gerektiren drone tutum kontrol uygulamaları için tasarlanmış yüksek performanslı atalet ölçüm birimi.

Ürüne Genel Bakış

16488HB Atalet Ölçüm Birimi, üç eksenli jiroskopu ve ivmeölçeri ile olağanüstü performans sunar. Hassas uygulamalar için tasarlanan bu birim, yüksek hassasiyet ve uyarlanabilirlik talep eden uygulamalarda Adis 16497'nin ideal bir alternatifi olmasını sağlayan gelişmiş kararlılık ve güvenilirlik sağlar.

Temel Özellikler

Üç eksenli dijital jiroskop: 3°/saat (GJB, 10S, Z ekseni) ve 0.8°/saat (ALLAN, Z ekseni) sıfır sapma kararlılığı ile ±2000°/s dinamik ölçüm aralığı
Üç eksenli dijital ivmeölçer: 0.4mg (GJB, 10S) ve 0.06mg (ALLAN) sıfır sapma kararlılığı ile ±200g dinamik ölçüm aralığı
Üç eksenli dijital manyetometre: 2.5 gauss dinamik ölçüm aralığı
Dijital barometre: 300mbar ila 1100mbar çalışma aralığı
Yüksek güvenilirlik: MTBF 20.000 saat
Tam sıcaklık aralığında doğruluk: Dahili sıcaklık kalibrasyonu ve kompanzasyonu ile -40℃ ila +80℃ arasında garantili performans
Titreşim direnci: Güçlü titreşim altında çalışmaya uygun (6.06G, 20-2000Hz)
Darbe direnci: Büyük darbe koşullarına dayanabilir (1000G, 0.5ms)

Teknik Özellikler

Jiroskop Parametreleri

Parametre	Test Koşulları	Tipik Değer	Maks Değer	Birim
Dinamik ölçüm aralığı		500	2000	°/s
Sıfır sapma kararlılığı	Allan varyansı, Z ekseni	0.8		°/saat
Sıfır sapma kararlılığı	Allan varyansı, X ve Y ekseni	1.6		°/saat
Sıfır sapma kararlılığı	10s ortalaması (-40℃~+70℃, sabit sıcaklık), Z ekseni	3		°/saat
Sıfır sapma kararlılığı	10s ortalaması (-40℃~+70℃, sabit sıcaklık), X ve Y ekseni	6		°/saat
Sıfır sapma	Sıfır sapma aralığı, Z ekseni	±0.07		°/s
Sıfır sapma	Sıfır sapma aralığı, X ve Y ekseni	±0.2		°/s
Tam sıcaklık aralığında sıfır sapma değişimi	Z ekseni	±0.02		°/s
Sıcaklık üzerindeki sıfır sapma değişimi	X ve Y ekseni	±0.06		°/s
Ardışık başlatma tekrarlanabilirliği	Z ekseni	0.002
Ardışık başlatma tekrarlanabilirliği	X ve Y ekseni	0.006
Gün gün başlatma tekrarlanabilirliği	Z ekseni	0.003		/s
Gün gün başlatma tekrarlanabilirliği	X ve Y ekseni	0.009		°/s
Önyargı üzerindeki doğrusal ivmenin etkisi		0.002		°/s/g
Sıfır sapma üzerindeki titreşimin etkisi	Titreşimden önce ve sonra değişim	0.002		°/s/g
Sıfır sapma üzerindeki titreşimin etkisi	Titreşimden önce ve titreşim sırasında değişim	0.002		°/s/g
Ölçek faktörü doğruluğu	Z ekseni	0.3		%
Ölçek faktörü doğruluğu	X ve Y ekseni	0.6		%
Ölçek faktörü doğrusal olmayanlığı	Z ekseni	0.01		%FS
Ölçek faktörü doğrusal olmayanlığı	X ve Y ekseni	0.02		%FS
Açısal rastgele yürüyüş		0.15		°/√hr
Gürültü yoğunluğu		0.001		°/s/√Hz
Çözünürlük		3.052*10⁻⁷		/s/LSB
Bant genişliği		200		Hz

İvmeölçer Parametreleri

Parametre	Test Koşulları	Tipik Değer	Maks Değer	Birim
Dinamik ölçüm aralığı		16	200	g
Sıfır sapma kararlılığı	Allan varyansı	0.06		mg
Sıfır sapma kararlılığı	10s ortalaması (-40℃~+70℃, sabit sıcaklık)	0.4		mg
Sıfır sapma aralığı		2		mg
Tüm sıcaklık aralığında sıfır sapma değişimi	Tepe-tepe değeri	4		mg
Ardışık başlatmaların tekrarlanabilirliği		0.5		mg
Günlük olarak başlatılan tekrarlanabilirlik		0.8		mg
Sıfır sapma sıcaklık katsayısı		0.05	0.1	mg/℃
Ölçek faktörü doğruluğu		0.5		%
Ölçek faktörü doğrusal olmayanlığı		0.1		%FS
Hız rastgele yürüyüşü		0.029		m/s/√hr
Gürültü yoğunluğu		0.025		mg/√Hz
Çözünürlük		1.221*10⁻⁸		g/LSB
Bant genişliği		200		Hz

Ek Parametreler

Parametre	Test Koşulları	Min Değer	Tipik Değer	Maks Değer	Birim
Manyetik alan aralığı	Brg,xy		±13		gauss
Manyetik alan aralığı	Brg,z		±25		gauss
Çözünürlük			0.3		μT
Başlık doğruluğu	30μT yatay jeomanyetik bileşen, 25℃		±2.5		derece
Dinamik ölçüm aralığı			2.5		gauss
Sıfır sapma	Manyetik olmayan ortam		15		mgauss
Dinamik ölçüm aralığı		300		1100	mbar
Sıfır sapma			4.5		mbar
Baud hızı	SPI			15	MHz
Baud hızı	CAN			1	MHz
Örnekleme sıklığı	SPI	2460	2460		Hz
Örnekleme sıklığı	CAN		200		Hz
Gerilim		3.0	3.3	3.6	V
Güç tüketimi			1.5		W
Dalgalanma	P-P		100		mV
Yerleşme süresi	0V'dan 3.3V'a		80		ms
Boyut			474414		mm
Ağırlık			50		g
Çalışma sıcaklığı		-40		70	℃
Depolama sıcaklığı		-45		75	℃
Titreşim	20~2000Hz, 6.06g
Darbe	1000g, 0.5ms
MTBF			20000		h
Sürekli çalışma süresi			120		h

Not ①: Tüm sıcaklık değişimi sürecinin sıfır sapmasını hesaplayın, sıcaklık değişim hızı ≤1℃/dakika ve sıcaklık aralığı -40℃~+70℃'tür
Not ②: Titreşim koşulu 6.06G, 20Hz~2000Hz'dir
