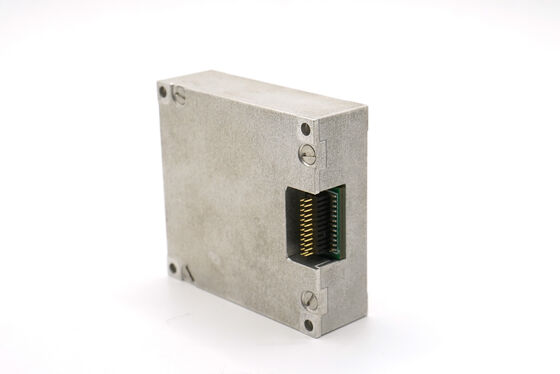

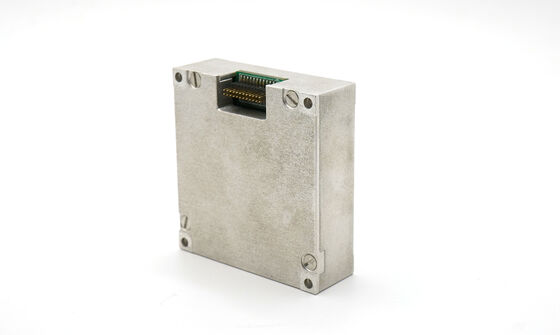

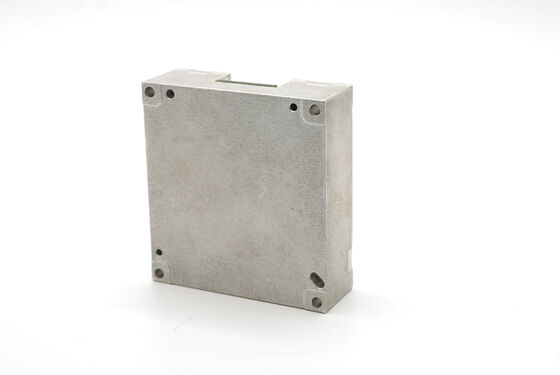

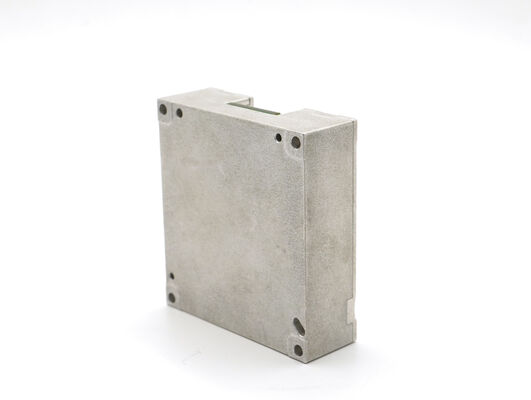

ADIS16488 0.8°/saat Sapma Kararlılığına Sahip 10 Eksenli Ataletsel Ölçüm Birimi (İnsansız Araçlar İçin)

Name: ADIS16488 0.8°/saat Sapma Kararlılığına Sahip 10 Eksenli Ataletsel Ölçüm Birimi (İnsansız Araçlar İçin)
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Marka Adı:	FIREPOWER
Model Numarası:	16488HB
Moq:	1
fiyat:	600$
Ödeme Şartları:	D/A, T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Dinamik ölçüm aralığı:

500/2000°/s

Önyargı kararlılığı:

0,8°/saat

Açısal rastgele yürüyüş:

0,15°/ √saat

Bant genişliği:

200 Hz

ivmeölçer aralığı:

16/200 gr

İvmeölçer Önyargı Kararlılığı:

0,06 mg

Boyut:

47×44×14mm

ağırlık:

50g

Ambalaj bilgileri:

Karton + Sünger

Yetenek temini:

500/ay

Ürün Açıklaması

Ürün Genel Görünümü

Gelişmiş MEMS teknolojisi ile tasarlanan 16488HB IMU, endüstriyel ve ticari uygulamalar için doğru 3 eksenli açısal hız ve 3 eksenli hızlanma verileri sunar.Üç eksenli bir manyetometre ile donatılmıştır (2.5 gauss) ve dijital barometre (300-1100mbar), yüksek hassasiyetli konumlandırmayı ve hareket izlemeyi destekler.İnsansız hareket taşıyıcılarında mükemmel., hareket halindeki iletişim ve haritalama projeleri.

Ürün Özellikleri

Üç eksenli dijital jiroskop:
1. ± 2000o/s dinamik ölçüm aralığı;
2. Sıfır yanılımlılık istikrarı: 3 °/H (GJB, 10S, Z eksen), 0,8 °/H (ALLAN, Z eksen);
Üç eksenli dijital hızlandırıcı:
1. ± 200g dinamik ölçüm aralığı;
2. Sıfır yanılsama istikrarı: 0.4mg (GJB, 10S), 0.06mg (ALLAN);
Üç eksenli dijital manyetometre: 2.5g auss
Dijital barometre: 300mbar ~ 1100mbar
Yüksek güvenilirlik: MTBF 20000h;
Tam sıcaklık aralığında garantili doğruluk (-40 °C ~ + 80 °C):

Yüksek performanslı sıcaklık kalibrasyonu ve telafi algoritması;
Güçlü titreşim altında çalışmaya uygun (6,06 G, 20 ~ 2000 Hz);
Büyük darbe koşullarında çalışmaya uygun (1000 G, 0,5 ms);

Uygulama Alanı

İnsansız hareket taşıyıcı
İletişim harekete geçiyor
Yer ölçümü ve haritalama
Stabilizasyon platformu

Ürün Göstericileri

16488HB Ürün Endeksi

Parametreler		Test koşulları	Tipik değer	En yüksek değer	Birim
Giroskop	Dinamik ölçüm aralığı		500	2000	°/s
	Sıfır yanılsama istikrarı	Allan varyansı, Z ekseni	0.8		°/saat
		Allan varyansı, X ve Y ekseni	1.6		°/saat
		10 saniye ortalaması (-40 °C ~ + 70 °C, sabit sıcaklık), Z ekseni	3		°/saat
		10 saniye ortalaması (-40 °C ~ + 70 °C, sabit sıcaklık), X ve Y ekseni	6		°/saat
	Sıfır önyargı	Sıfır tarafsızlık aralığı, Z ekseni	±0.07		°/s
		Sıfır tarafsızlık aralığı, X ve Y ekseni	±0.2		°/s
		Tam sıcaklık aralığında sıfır yanlısı değişim, Z ekseni 1	±0.02		°/s
		Sıfır Önyargı Değişimi Sıcaklık, X ve Y Eksen 1	±0.06		°/s
		Birbiri ardınca başlatma tekrarlanabilirliği, Z ekseni	0.002
		Birbiri ardınca başlatma tekrarlanabilirliği, X-Oksi ve Y-Oksi	0.006
		Günlük başlangıç tekrarlanabilirliği, Z ekseni	0.003		/s
		Gündüz tekrar başlatın, X ekseni ve Y ekseni	0.009		°/s
		Doğrusal hızlanmanın önyargıya etkisi	0.002		°/s/g
		Sıfır önyargıya titreşimin etkisi, titreşimden önce ve sonra değişiklik 2	0.002		°/s/g
		Sıfır yanlışa titreşimin etkisi, titreşimden önce ve sırasında değişiklik 2	0.002		°/s/g
	Ölçek faktörü	Ölçek faktörü doğruluğu, Z ekseni	0.3		%
		Ölçek Faktörü Doğruluğu, X ve Y Eksenleri	0.6		%
		Ölçek faktörünün doğrusal olmaması, Z ekseni	0.01		% FS
		Ölçek faktörü doğrusal olmayanlık, X ve Y Eksenleri	0.02		% FS
	Çemberli rastgele yürüyüş		0.15		°/ √hr
	Gürültü yoğunluğu		0.001		°/s/ √Hz
	Karar		3.052*10-7		/s/LSB
	Bant genişliği		200		Hz

Parametreler		Test koşulları	Asgari değer	Tipik değer	En yüksek değer	Birim
Hızlandırıcı	Dinamik ölçüm aralığı			16	200	g
	Sıfır yanılsama istikrarı	Allan varyansı		0.06		mg
	Sıfır yanılsama istikrarı	10 s ortalaması (-40 °C ~ + 70 °C, sabit sıcaklık)		0.4		mg
	Sıfır önyargı	Sıfır yanılsama aralığı		2		mg
		Tüm sıcaklık aralığı içinde sıfır yanılımın değişimi, zirveye değeri 1		4		mg
		Birbiri ardınca başlatmaların tekrarlanabilirliği		0.5		mg
Tekrarlanabilirlik günlük olarak başlatılır.			0.8		mg
Sıfır tarafsızlık sıcaklık katsayısı			0.05	0.1	mg/°C
Magnetometre	Manyetik alan aralığı	Brg, seksi.		±13		Gauss
	Manyetik alan aralığı	Brg,z		±25		Gauss
	Karar			0.3		μT
	Yön doğruluğu	30 μT yatay jeomanyetik bileşen, 25 °C		±2.5		deg
	Dinamik ölçüm aralığı			2.5		Gauss
	Sıfır önyargı	Manyetik olmayan ortam		15		- Evet.
Barometre	Dinamik ölçüm aralığı		300		1100	mbar
Barometre	Sıfır önyargı			4.5		mbar
İletişim arayüzü	Tek yönlü SPI	Baud oranı			15	MHz
	Tek yönlü SPI	Örnekleme sıklığı	SPI		2460	2460	Hz
	Tek yönlü C A N	Baud oranı			1	MHz
	Tek yönlü C A N	Yapabilir			200
Elektriksel özellikler	Voltaj		3.0	3.3	3.6	V
	Güç tüketimi				1.5	W
	Dalgalanma	P-P			100	mV
	Hesaplama süresi	0 V'den 3 V'ye.			80	ms
Yapısal özellikler	Boyut			474414		mm
Yapısal özellikler	Ağırlık			50		g
Kullanım ortamı	Çalışma sıcaklığı		-40		70	°C
	Depolama sıcaklığı		-45		75	°C
	titreşim			20~2000Hz, 6.06g
	Etkisi			1000 g,0.5ms
Güvenilir	MTBF			20000		h
Güvenilir	Sürekli çalışma süresi			120		h
①: Tüm sıcaklık değişimi işleminin sıfır sapmasını hesaplayın, sıcaklık değişimi hızı ≤ 1 °C/dakikadır ve sıcaklık aralığı -40 °C ~ + 70 °C'dir. ②: titreşim durumu 6.06 G, 20Hz ~ 2000Hz
