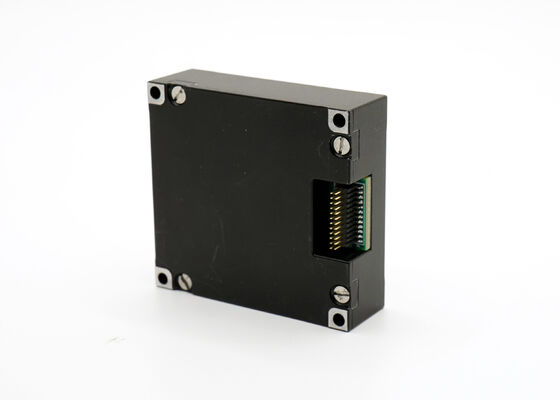

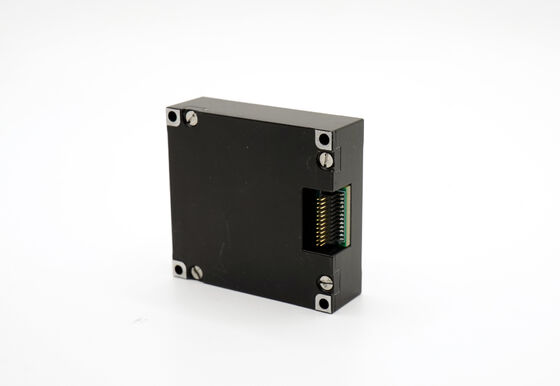

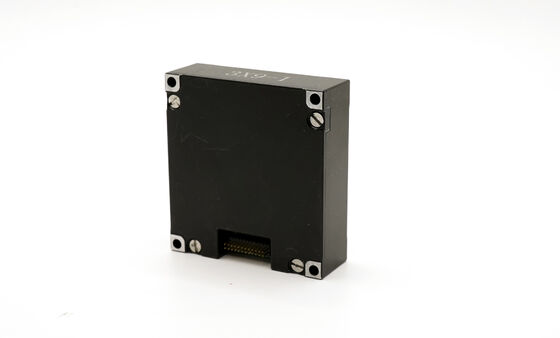

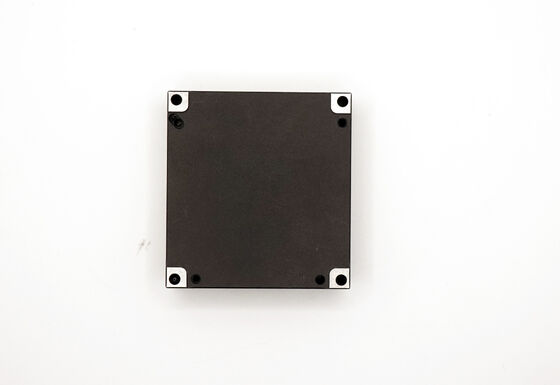

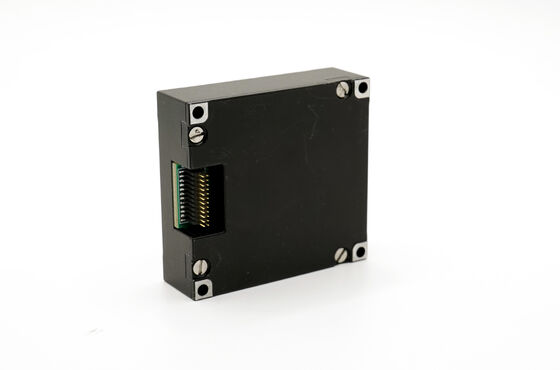

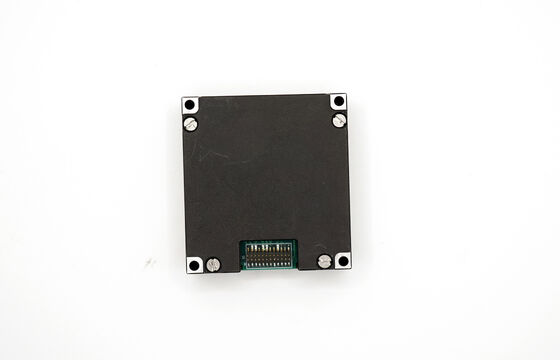

Miniatür MEMS İnersyal ölçüm ünitesi UAV için 3 Eksenli Giroskop ve Hızlandırıcı ile

Name: Miniatür MEMS İnersyal ölçüm ünitesi UAV için 3 Eksenli Giroskop ve Hızlandırıcı ile
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Marka Adı:	FIREPOWER
Model Numarası:	16488HB
Moq:	1
fiyat:	600$
Ödeme Şartları:	D/A, T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Dinamik ölçüm aralığı:

500/2000°/s

Önyargı kararlılığı:

0,8°/saat

Açısal rastgele yürüyüş:

0,15°/ √saat

Bant genişliği:

200 Hz

ivmeölçer aralığı:

16/200 gr

İvmeölçer Önyargı Kararlılığı:

0,06 mg

Boyut:

47×44×14mm

ağırlık:

50g

Ambalaj bilgileri:

Karton + Sünger

Yetenek temini:

500/ay

Ürün Açıklaması

Ürün Genel Bakışı

16488HB ataletsel ölçüm birimi, zorlu endüstriyel ortamların taleplerini karşılamak için en son MEMS teknolojisini sağlam tasarımla birleştirir. 3 açısal hız ve 3 ivme çıkışı verir, jiroskop dinamik aralığı ±2000°/s ve ivmeölçer aralığı ±200g'dir. 20000 saat MTBF ve tam sıcaklık doğruluğu garantisi ile insansız sistemler, mobil iletişim ve haritalama için en iyi seçimdir.

Ürün Özellikleri

Üç eksenli dijital jiroskop:
- ± 2000°/s dinamik ölçüm aralığı;
- Sıfır sapma kararlılığı: 3 °/H (GJB, 10S, Z ekseni), 0.8 °/H (ALLAN, Z ekseni);
Üç eksenli dijital ivmeölçer:
- ± 200g dinamik ölçüm aralığı;
- Sıfır sapma kararlılığı: 0.4mg (GJB, 10S), 0.06mg (ALLAN);
Üç eksenli dijital manyetometre: 2.5g auss
Dijital barometre: 300mbar ~ 1100mbar
Yüksek güvenilirlik: MTBF 20000 saat;
Tam sıcaklık aralığında (-40 ℃ ~ + 80 ℃) garanti edilen doğruluk:
- dahili yüksek performanslı sıcaklık kalibrasyon ve telafi algoritması;
Güçlü titreşim altında çalışma için uygundur (6.06 G, 20 ~ 2000 Hz);
Büyük darbe koşulları altında çalışma için uygundur (1000 G, 0.5ms);

Uygulama Alanı

İnsansız hareket taşıyıcısı
Hareket halindeyken iletişim
Arazi ölçümü ve haritalama
Stabilize platform

Ürün Göstergeleri

16488HB Ürün İndeksi

Parametre		Test koşulları	Minimum değer	Tipik değer	Maksimum değer	Birim
Jiroskop	Dinamik ölçüm aralığı			500	2000	°/s
	Sıfır sapma kararlılığı	Allan varyansı, Z ekseni		0.8		°/h
		Allan varyansı, X ve Y ekseni		1.6		°/h
		10 s ortalaması (-40 ℃ ~ + 70 ℃, sabit sıcaklık), Z ekseni		3		°/h
		10 s ortalaması (-40 ℃ ~ + 70 ℃, sabit sıcaklık), X ve Y ekseni		6		°/h
	Sıfır sapma	Sıfır sapma aralığı, Z ekseni		±0.07		°/s
		Sıfır sapma aralığı, X ve Y ekseni		±0.2		°/s
		Tam sıcaklık aralığında sıfır sapma değişimi, tepe-tepe değeri ⓺		±0.02		°/s
		Sıcaklık Boyunca Sıfır Sapma Değişimi, X ve Y Ekseni ⓺		±0.06		°/s
		Ardışık Başlatma Tekrarı, Z ekseni		0.002
		Ardışık Başlatma Tekrarı, X ve Y Ekseni		0.006		°/s
	Günlük başlatma tekrarı, Z ekseni		0.003		/s
	Günlük başlatma tekrarı, X ve Y ekseni		0.009		°/s
	Doğrusal ivmenin sapma üzerindeki etkisi		0.002		°/s/g
	Titreşimin sıfır sapma üzerindeki etkisi, titreşim öncesi ve sonrası değişim ⓻		0.002		°/s/g
	Titreşimin sıfır sapma üzerindeki etkisi, titreşim öncesi ve sırasındaki değişim ⓻		0.002		°/s/g
	Ölçek faktörü	Ölçek faktörü doğruluğu, Z ekseni		0.3		%
		Ölçek Faktörü Doğruluğu, X ve Y Ekseni		0.6		%
		Ölçek faktörü doğrusal olmaması, Z ekseni		0.01		%FS
		Ölçek Faktörü Doğrusal Olmaması, X ve Y Ekseni		0.02		%FS
	Açısal rastgele yürüyüş			0.15		°/ √saat
	Gürültü yoğunluğu			0.001		°/s/√Hz
	Çözünürlük			3.052×10-7		/s/LSB
	Bant genişliği			200		Hz
İvmeölçer	Dinamik ölçüm aralığı			16	200	g
	Sıfır sapma kararlılığı	Allan varyansı		0.06		mg
	Sıfır sapma kararlılığı	10 s ortalaması (-40 ℃ ~ + 70 ℃, sabit sıcaklık)		0.4		mg
	Sıfır sapma	Sıfır sapma aralığı		2		mg
		Tüm sıcaklık aralığında sıfır sapma değişimi, tepe-tepe değeri ⓺		4		mg
		Ardışık başlatmaların tekrarı		0.5		mg
		Günlük başlatmaların tekrarı		0.8		mg
		Sıfır sapma sıcaklık katsayısı		0.05	0.1		mg/℃
Ölçek faktörü	Ölçek faktörü doğruluğu		0.5		%
Ölçek faktörü doğrusal olmaması		0.1		%FS
Hız rastgele yürüyüşü			0.029		m/s/√saat
Gürültü yoğunluğu			0.025		mg/√Hz
Çözünürlük			1.221×10-8		g/LSB
Bant genişliği			200		Hz

Parametre		Test koşulları	Minimum değer	Tipik değer	Maksimum değer	Birim
Manyetometre	Manyetik alan aralığı	Brg,xy		±13		gauss
	Manyetik alan aralığı	Brg,z		±25		gauss
	Çözünürlük			0.3		μT
	Yön doğruluğu	30 μT yatay jeomanyetik bileşen, 25 ℃		±2.5		derece
	Dinamik ölçüm aralığı			2.5		gauss
	Sıfır sapma	Manyetik olmayan ortam		15		mgauss
Barometre	Dinamik ölçüm aralığı		300		1100	mbar
Barometre	Sıfır sapma			4.5		mbar
İletişim arayüzü	1 yönlü SPI	Baud hızı			15	MHz
	1 Yönlü CAN	Baud hızı			1	MHz
	Örnekleme frekansı	SPI		2460	2460		Hz
	Örnekleme frekansı	CAN		200
Elektriksel özellikler	Voltaj		3.0	3.3	3.6	V
	Güç tüketimi				1.5	W
	Dalgalanma	P-P			100	mV
	Yerleşme süresi	0 V'dan 3.3V'a			80	ms
Yapısal özellikler	Boyut			47×44×14		mm
Yapısal özellikler	Ağırlık			50		g
Kullanım ortamı	Çalışma sıcaklığı		-40		70	℃
	Depolama sıcaklığı		-45		75	℃
	Titreşim			20~2000Hz, 6.06g
	Darbe			1000g,0.5ms
Güvenilirlik	MTBF			20000		saat
Güvenilirlik	Sürekli çalışma süresi			120		saat
⓺: Tüm sıcaklık değişim süreci için sıfır sapmasını hesaplayın, sıcaklık değişim hızı ≤ 1 ℃/dak ve sıcaklık aralığı -40 ℃ ~ + 70 ℃'dir ⓻: Titreşim koşulu 6.06 G, 20Hz ~ 2000Hz'dir

Anahat Çizimi

Miniatür MEMS İnersyal ölçüm ünitesi UAV için 3 Eksenli Giroskop ve Hızlandırıcı ile 0
