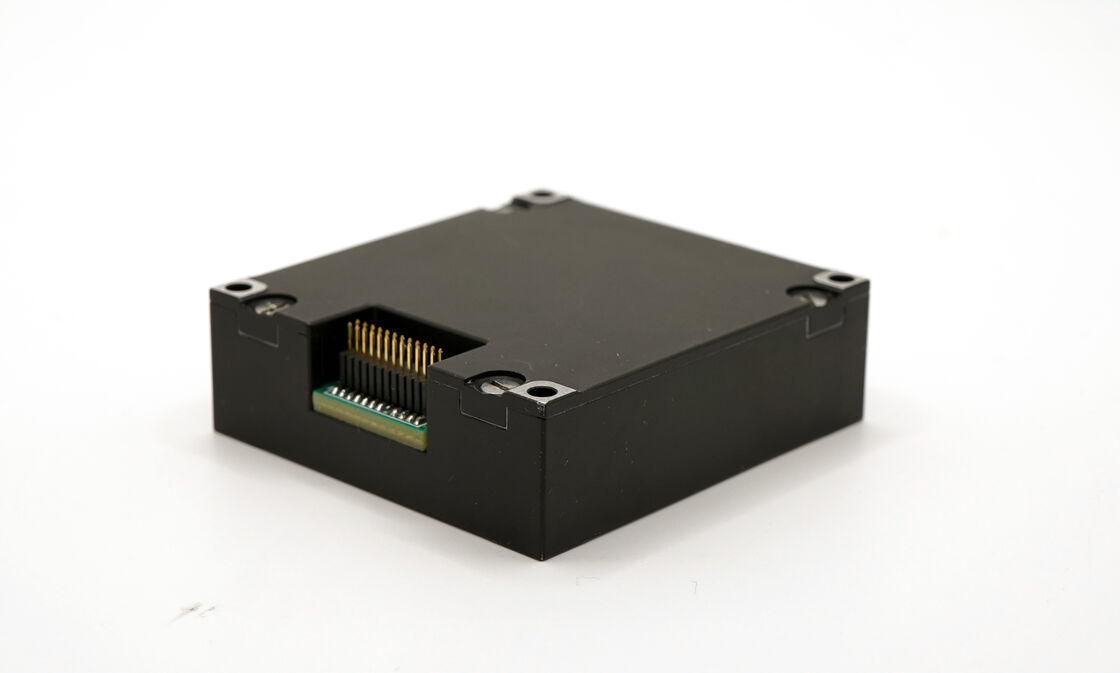

Gimbal Stabilizasyonu için 9DOF Ataletsel Ölçüm Birimi (Manyetometreli)

Name: Gimbal Stabilizasyonu için 9DOF Ataletsel Ölçüm Birimi (Manyetometreli)
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Marka Adı:	FIREPOWER
Model Numarası:	16488HB
Moq:	1
fiyat:	600$
Ödeme Şartları:	D/A, T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Dinamik ölçüm aralığı:

500/2000°/s

Önyargı kararlılığı:

0,8°/saat

Açısal rastgele yürüyüş:

0,15°/ √saat

Bant genişliği:

200 Hz

ivmeölçer aralığı:

16/200 gr

İvmeölçer Önyargı Kararlılığı:

0,06 mg

Boyut:

47×44×14mm

ağırlık:

50g

Ambalaj bilgileri:

Karton + Sünger

Yetenek temini:

500/ay

Ürün Açıklaması

Gimbal istikrarı için manyetometreli 9DOF İnersyal Ölçüm Birimi

Ürün Genel Görünümü

16488HB, çeşitli uygulamalar için doğru 3 eksenli açısal hız ve ivme verileri sunmak için tasarlanmış çok yönlü bir MEMS inersyal ölçüm birimidir.SPI (2460Hz örnekleme) ve CAN (200Hz örnekleme) arayüzlerini destekler, 47×44×14mm'lik kompakt boyut ve 50g ağırlığında. Yüksek çevresel uyarlanabilirliği, insansız taşıyıcılar, stabilizasyon platformları ve mobil iletişim sistemleri için uygundur.

Ürün Özellikleri

Üç eksenli dijital jiroskop:
A) ±2000o/s dinamik ölçüm aralığı

B) Sıfır yanılsama istikrarı: 3°/H (GJB, 10S, Z-eksen), 0.8°/H (ALLAN, Z-eksen)
Üç eksenli dijital hızlandırıcı:
A) ±200g dinamik ölçüm aralığı

B) Sıfır yanılsama istikrarı: 0. 4mg (GJB, 10S), 0. 06mg (ALLAN)
Üç eksenli dijital manyetometre:2.5 gauss
Dijital barometre:300mbar ~ 1100mbar
Yüksek güvenilirlik:MTBF 20000h
Tam sıcaklık aralığında garantili doğruluk (-40°C ~ +80°C):Dahili yüksek performanslı sıcaklık kalibrasyonu ve telafi algoritması
Güçlü titreşim altında çalışmaya uygun (6.06G, 20~2000Hz)
Büyük darbe koşullarında çalışmak için uygundur (1000G, 0.5ms)

Uygulama Alanı

İnsansız hareket taşıyıcı

İletişim harekete geçiyor

Yer ölçümü ve haritalama

Stabilizasyon platformu

Ürün Özellikleri

Parametreler	Test koşulları	En az	Tipik	Maksimum	Birim
Giroskop
Dinamik ölçüm aralığı			500	2000	°/s
Sıfır yanılsama istikrarı	Allan varyansı, Z ekseni		0.8		°/saat
Sıfır yanılsama istikrarı	Allan varyansı, X ve Y ekseni		1.6		°/saat
Sıfır yanılsama istikrarı	10s ortalaması (-40°C~+70°C, sabit sıcaklık), Z ekseni		3		°/saat
Sıfır yanılsama istikrarı	10s ortalaması (-40°C~+70°C, sabit sıcaklık), X-eksen ve Y-eksen		6		°/saat
Ölçek faktörü doğruluğu	Z ekseni		0.3		%
Ölçek faktörü doğruluğu	X ve Y Eksenleri		0.6		%
Çemberli rastgele yürüyüş			0.15		°/√ saat
Bant genişliği			200		Hz
Hızlandırıcı
Dinamik ölçüm aralığı			16	200	g
Sıfır yanılsama istikrarı	Allan varyansı		0.06		mg
Ölçek faktörü doğruluğu			0.5		%
Bant genişliği			200		Hz
Magnetometre
Manyetik alan aralığı	Brg, seksi.		±13		Gauss
Manyetik alan aralığı	Brg,z		±25		Gauss
Yön doğruluğu	30μT yatay jeomanyetik bileşen, 25°C		±2.5		deg
Elektriksel Özellikler
Voltaj		3.0	3.3	3.6	V
Güç tüketimi				1.5	W
Hesaplama süresi	0V ila 3.3V arasında			80	ms
Yapısal Özellikler
Boyut			47×44×14		mm
Ağırlık			50		g
Kullanım Çevre
Çalışma sıcaklığı		-40		70	°C
titreşim			20~2000Hz, 6.06g
Etkisi			1000 g, 0,5 ms
Güvenilir
MTBF			20000		h
Sürekli çalışma süresi			120		h

①: Tüm sıcaklık değişimi sürecinin sıfır sapmasını hesaplayın, sıcaklık değişimi hızı ≤1°C/min ve sıcaklık aralığı -40°C~+70°C

②: titreşim durumu 6.06G, 20Hz~2000Hz
