Tavrı Başlık Referans Sistemi için Fiber Optic Gyro Inertial Ölçüm Birimleri

Name: Tavrı Başlık Referans Sistemi için Fiber Optic Gyro Inertial Ölçüm Birimleri
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Marka Adı:	FIREPOWER
Model Numarası:	16488HB
Moq:	1
fiyat:	600$
Ödeme Şartları:	D/A, T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Dinamik ölçüm aralığı:

500/2000°/s

Önyargı kararlılığı:

0,8°/saat

Açısal rastgele yürüyüş:

0,15°/ √saat

Bant genişliği:

200 Hz

ivmeölçer aralığı:

16/200 gr

İvmeölçer Önyargı Kararlılığı:

0,06 mg

Boyut:

47×44×14mm

ağırlık:

50g

Ambalaj bilgileri:

Karton + Sünger

Yetenek temini:

500/ay

Ürün Açıklaması

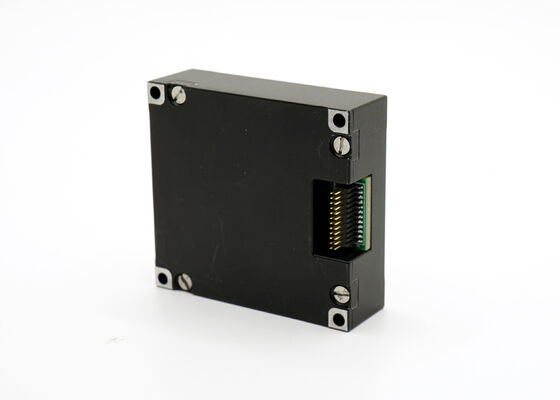

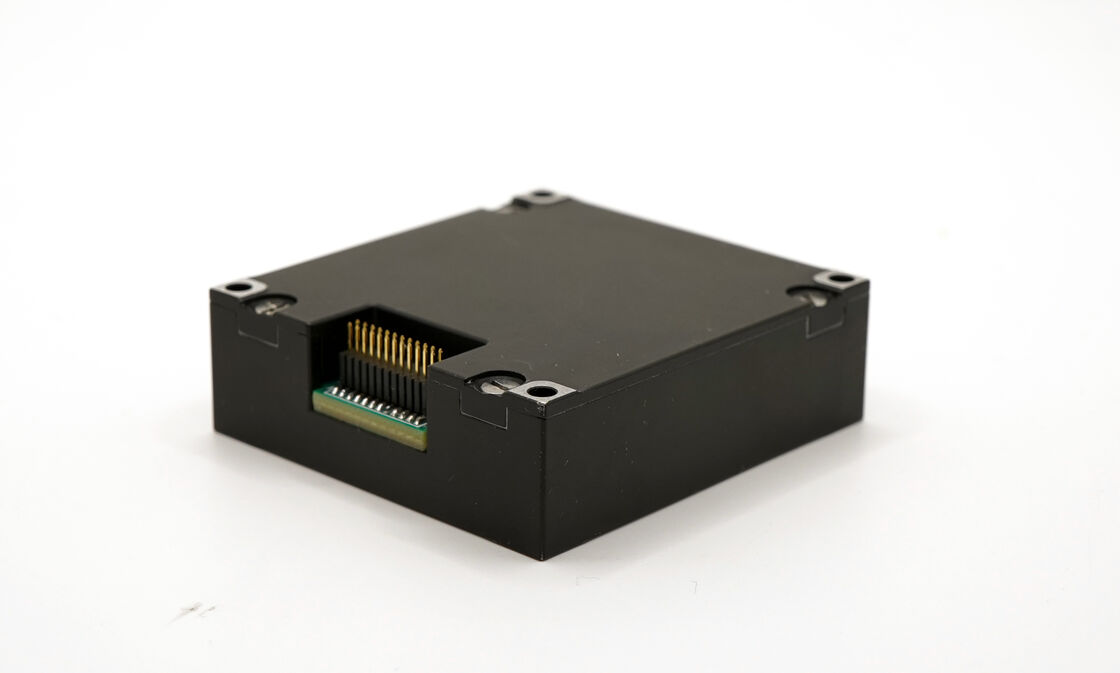

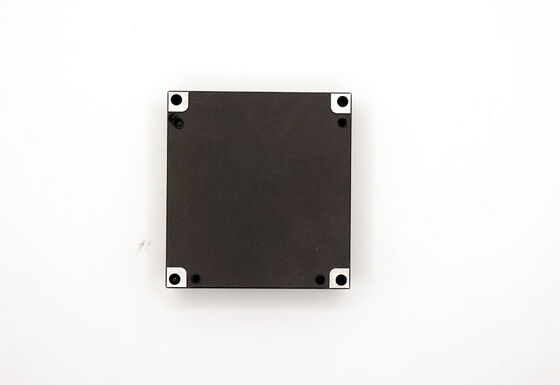

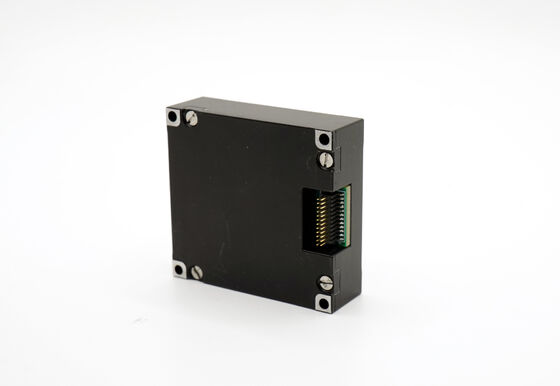

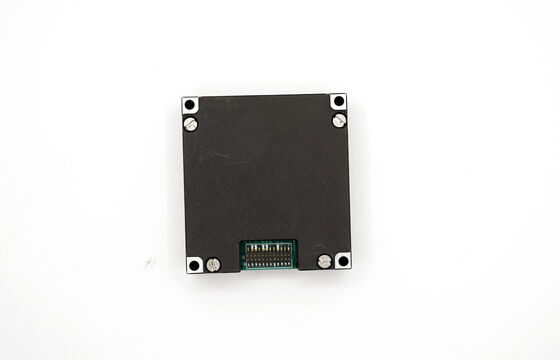

Tavrı Başlık Referans Sistemi için Fiber Optic Gyro Inertial Ölçüm Birimleri

Ürün Genel Görünümü

Yüksek performanslı MEMS IMU 16488HB, insansız hareket taşıyıcıları, anketleme ve stabilize platformları için tasarlanmıştır.sıfır yanılımlı istikrarlı (gyro 3°/h GJB), Z ekseninde; hızlandırıcı 0.4mg GJB) ve çevreye karşı güçlü uyarlanabilirliği.

Ürün Özellikleri

Üç eksenli dijital jiroskop:
- ±2000o/s dinamik ölçüm aralığı
- Sıfır yanılımlılık istikrarı: 3°/h (GJB, 10S, Z-eksen), 0.8°/h (ALLAN, Z-eksen)
Üç eksenli dijital hızlandırıcı:
- ±200g dinamik ölçüm aralığı
- Sıfır yanılsama istikrarı: 0. 4mg (GJB, 10S), 0. 06mg (ALLAN)
Üç eksenli dijital manyetometre:2.5 gauss
Dijital barometre:300mbar ~ 1100mbar
Yüksek güvenilirlik:MTBF 20000h
Tam sıcaklık aralığında garantili doğruluk (-40°C ~ +80°C):Dahili yüksek performanslı sıcaklık kalibrasyonu ve telafi algoritması
Güçlü titreşim altında çalışmaya uygun:6.06 G, 20 ~ 2000 Hz
Büyük darbe koşullarında çalışmaya uygun:1000 G, 0,5 ms

Uygulama Alanı

İnsansız hareket taşıyıcı
İletişim harekete geçiyor
Yer ölçümü ve haritalama
Stabilizasyon platformu

Ürün Göstericileri

16488HB Ürün Endeksi

Parametreler	Test koşulları	Asgari değer	Tipik değer	En yüksek değer	Birim
Giroskop
Dinamik ölçüm aralığı			500	2000	°/s
Sıfır yanılsama istikrarı	Allan varyansı, Z ekseni		0.8		°/saat
Sıfır yanılsama istikrarı	Allan varyansı, X ve Y ekseni		1.6		°/saat
Sıfır yanılsama istikrarı	10 s ortalaması (-40°C ~ +70°C, sabit sıcaklık), Z ekseni		3		°/saat
Sıfır yanılsama istikrarı	10 saniye ortalaması (-40°C ~ +70°C, sabit sıcaklık), X-eksen ve Y-eksen		6		°/saat
Sıfır önyargı	Sıfır tarafsızlık aralığı, Z ekseni		±0.07		°/s
Sıfır önyargı	Sıfır tarafsızlık aralığı, X ve Y ekseni		±0.2		°/s
Tam sıcaklık aralığında sıfır yanılım değişikliği, Z-eksen 1			±0.02		°/s
Sıfır Tarafsızlık Değişimi Sıcaklık Üzerinde, X ve Y Eksen 1			±0.06		°/s
Birbiri ardınca başlatma tekrarlanabilirliği, Z ekseni			0.002
Birbiri ardınca başlatma tekrarlanabilirliği, X-Oksi ve Y-Oksi			0.006
Günlük başlangıç tekrarlanabilirliği, Z ekseni			0.003		/s
Gündüz tekrar başlatın, X ekseni ve Y ekseni			0.009		°/s
Doğrusal hızlanmanın önyargıya etkisi			0.002		°/s/g
Sıfır önyargıya titreşimin etkisi, titreşimden önce ve sonra değişiklik 2			0.002		°/s/g
Sıfır yanlışa titreşimin etkisi, titreşimden önce ve sırasında değişiklik 2			0.002		°/s/g
Ölçek faktörü	Ölçek faktörü doğruluğu, Z ekseni		0.3		%
Ölçek faktörü	Ölçek Faktörü Doğruluğu, X ve Y Eksenleri		0.6		%
Ölçek faktörünün doğrusal olmaması, Z ekseni			0.01		% FS
Ölçek faktörü doğrusal olmayanlık, X ve Y Eksenleri			0.02		% FS
Çemberli rastgele yürüyüş			0.15		°/√ saat
Gürültü yoğunluğu			0.001		°/s/√Hz
Karar			3.052×10−7		/s/LSB
Bant genişliği			200		Hz
Hızlandırıcı
Dinamik ölçüm aralığı			16	200	g
Sıfır yanılsama istikrarı	Allan varyansı		0.06		mg
Sıfır yanılsama istikrarı	10 saniye ortalaması (-40°C ~ +70°C, sabit sıcaklık)		0.4		mg
Sıfır önyargı	Sıfır yanılsama aralığı		2		mg
Tüm sıcaklık aralığı içinde sıfır yanılımın değişimi, zirveye değeri 1			4		mg
Birbiri ardınca başlatmaların tekrarlanabilirliği			0.5		mg
Tekrarlanabilirlik günlük olarak başlatılır.			0.8		mg
Sıfır tarafsızlık sıcaklık katsayısı		0.05	0.1		mg/°C
Ölçek faktörü	Ölçek faktörü doğruluğu		0.5		%
Ölçek faktörü doğrusal olmaması			0.1		% FS
Hız rastgele yürüyüş			0.029		m/s/√hr
Gürültü yoğunluğu			0.025		mg/√Hz
Karar			1.221×10−8		g/LSB
Bant genişliği			200		Hz
Magnetometre
Manyetik alan aralığı	Brg, seksi.		±13		Gauss
Manyetik alan aralığı	Brg,z		±25		Gauss
Karar			0.3		μT
Yön doğruluğu	30 μT yatay jeomanyetik bileşen, 25°C		±2.5		deg
Dinamik ölçüm aralığı			2.5		Gauss
Sıfır önyargı	Manyetik olmayan ortam		15		- Evet.
Barometre
Dinamik ölçüm aralığı		300		1100	mbar
Sıfır önyargı			4.5		mbar
İletişim arayüzü
Tek yönlü SPI	Baud oranı			15	MHz
Tek yönlü CAN	Baud oranı			1	MHz
Örnekleme sıklığı	SPI	2460	2460		Hz
Örnekleme sıklığı	Yapabilir	200
Elektriksel özellikler
Voltaj		3.0	3.3	3.6	V
Güç tüketimi				1.5	W
Dalgalanma	P-P			100	mV
Hesaplama süresi	0V ila 3.3V arasında			80	ms
Yapısal özellikler
Boyut			47×44×14		mm
Ağırlık			50		g
Kullanım ortamı
Çalışma sıcaklığı		-40		70	°C
Depolama sıcaklığı		-45		75	°C
titreşim			20~2000Hz, 6.06g
Etkisi			1000 g, 0,5 ms
Güvenilir
MTBF			20000		h
Sürekli çalışma süresi			120		h

①: Tüm sıcaklık değişimi işleminin sıfır sapmasını hesaplayın, sıcaklık değişimi hızı ≤ 1°C/min ve sıcaklık aralığı -40°C ~ +70°C

②: titreşim durumu 6.06 G, 20Hz ~ 2000Hz
