| Marka Adı: | Firepower |
| Model Number: | F70 |
| Adedi: | 1 |
| Ödeme Şartları: | L/C, T/T |
Yüksek performanslı fiber optik cayro düşük önyargılı optik cayro fiyatı

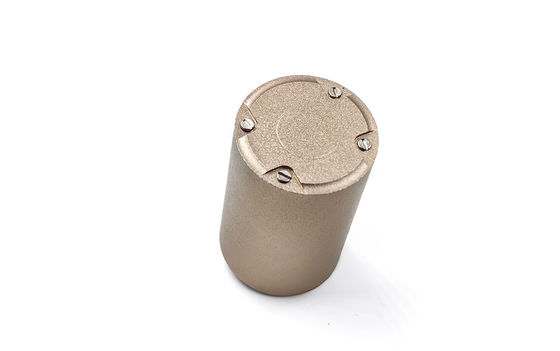

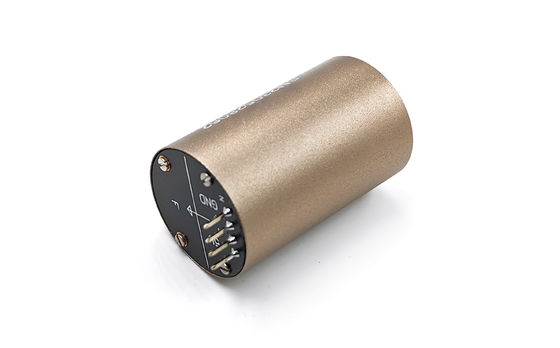

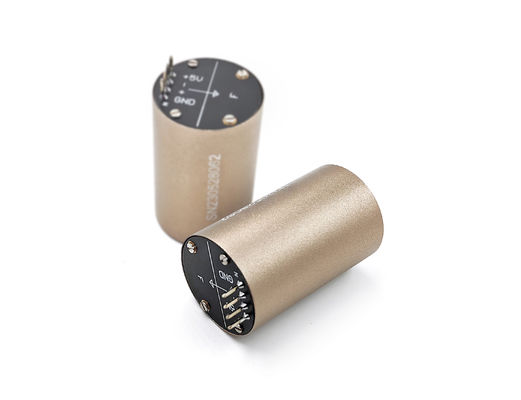

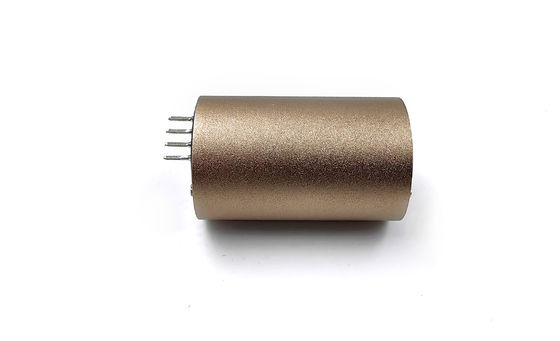

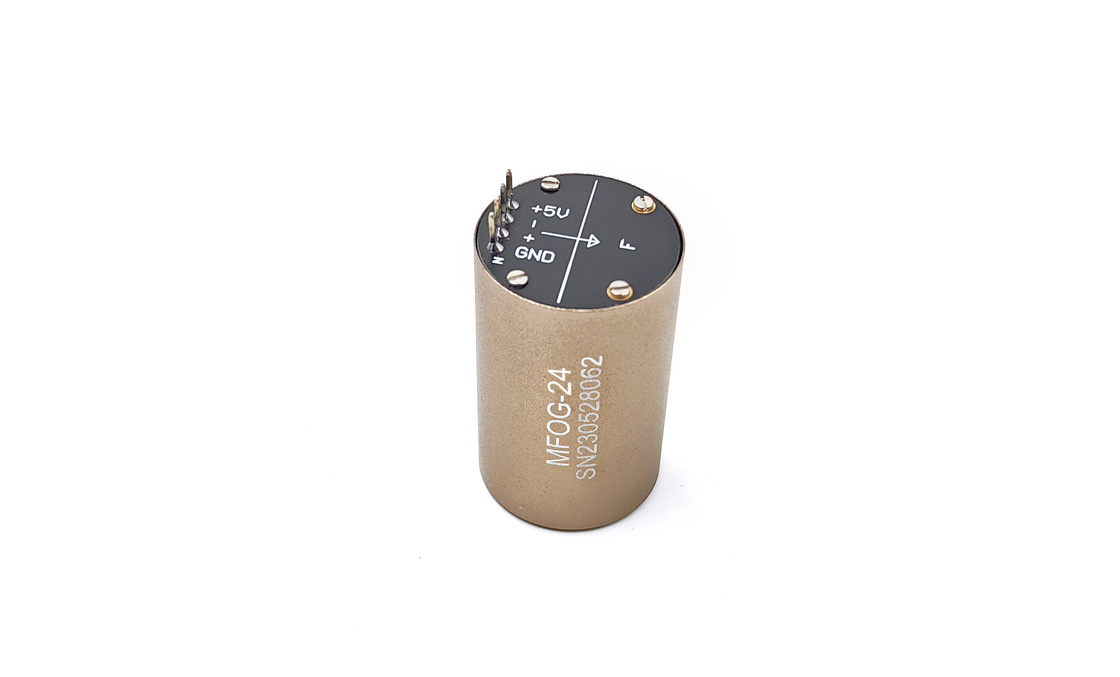

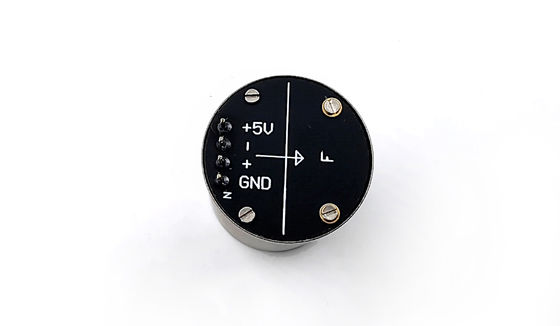

F70, interferometrik dijital kapalı döngü tek eksenli fiber optik jiroskoptur.Yüksek bant genişliği, kısa aktivasyon süresi, şok direnci, titreşim direnci ve uygun maliyetli özellikleriyle geleneksel mekanik cayro için mükemmel bir ikamedir.
F70 FOG, gömülü dijital sinyal işlemcisini benimser.Entegre uyarlanabilir filtre, önyargı kararlılığını ve rastgele açı yürüyüşünü %50-%70 oranında azaltır; bu teknoloji, yalnızca sıcaklığın etkisini azaltmakla kalmaz, aynı zamanda önyargı kararlılığını, açı rastgele yürüyüşünü, ölçek faktörü doğrusallığını ve sağlamlığını da önemli ölçüde geliştirir.Olağanüstü önyargı kararlılığı, rastgele açı yürüyüşü ve şoka karşı direnç, onu çeşitli askeri ve endüstriyel uygulamalar için ideal kılar.
F70, ışık, mekanizma ve eletrik ile entegre bir açısal hız sensörüdür.Sagnac etkisine ve kapalı döngü kontrol test teknolojisine dayanmaktadır.iki zıt iletim ışığının ürettiği faz farkıyla test eder, işler ve geri bildirimler yaparak tüm kapalı döngü sürecini gerçekleştirir.
öğe esas olarak optik yol birimleri, devre birimleri ve yapısal birimden oluşur.Elektromekanik cayroya göre daha basit yapısı, hareketli parçası olmayan, aşınan parçası olmayan, daha hızlı başlangıç, daha küçük hacimli ve daha hafiftir.Füze rehberlik ve kontrolünde, tank ve savaş aracının konumlandırma ve nişan alma sisteminde, geminin fotoelektrik izleme sisteminde yaygın olarak kullanılabilir.
Özellikler
● Tamamen fiber tasarım -uzun kullanım ömrü, küçük paket boyutu, yüksek kararlılık ve parazite karşı daha fazla direnç.
● Entegre fiber polarizör - minimum ekleme kaybı ve yüksek sönme oranı, sıcaklık ve mekanik şokun yanı sıra yoğun titreşime karşı daha fazla direnç sunar.
● Güvenilir kompakt paket - her türlü ortam için operasyonel olarak sağlam, hem sivil hem de askeri alanlarda çok çeşitli uygulamalar için ideal.
● QuichLaunch teknolojisi - harici kalibrasyon gerektirmeden minimum etkinleştirme süresi.
● Optimum dalga boyu -Aynı yapı, boyut ve maliyetle duyarlılığı %50 artırır.
● Gürültü yalıtımı ve sıkıştırma - rastgele yürüyüş açısını önemli ölçüde azaltır.
● SelfTrack teknolojisi - jiroskop dinamik aralığını iyileştirir
Uygulamalar
●UAV/AUV/Helikopter ●Taktik nükleer silahlar ●Havacılık ve uzay bilimleri
●Entegre navigasyon sistemi ●atalet platformu stabilize ●Araç navigasyonu
| Numara. | Parametre | F70-400 | Birim | Notlar | ||||||
| 1 | Maksimum açısal hız | ±500 | °/sn | |||||||
| 2 | Ölçek faktörü |
45000× (1±10%) |
SP/°/sn | |||||||
| 3 | Oda sıcaklığında ölçek faktörü doğrusal olmama durumu | ≤50 | ppm | @25℃ |
||||||
| 4 | Oda sıcaklığında ölçek faktörü tekrarlanabilirliği | ≤50 | ppm | @25℃ | ||||||
| 5 |
Tam olarak ölçek faktörü tekrarlanabilirliği sıcaklık
|
≤150 | ppm | -40℃~+70℃ | ||||||
| 6 | Oda sıcaklığında önyargı kararlılığı | ≤0.15 |
10'lar 1σ,°/saat |
@25℃ | ||||||
| 7 | Oda sıcaklığında önyargı tekrarlanabilirliği | ≤0.15 | 1σ,°/saat | Ön yargı | ||||||
| 8 | Tül sıcaklığında sapma tekrarlanabilirliği | ≤0.35 | 1σ,°/saat | -40℃~+70℃ | ||||||
| 9 | Aktivasyon zamanı | 0 | dk | |||||||
| 10 | Titreşim sırasında/titreşimden önce/titreşimden sonra sapma değeri | ≤0.5 | °/saat | |||||||
| 11 | Titreşim öncesi/sonrası önyargı değeri) | ≤0.5 | °/saat | |||||||
| 12 | Manyetik hassasiyet | ≤0.3 | °/sa/Gs | İsteğe bağlı | ||||||
| 13 | Titreşim |
20Hz~2000Hz
|
Hz/10dk | |||||||
| X | Y | Z | ||||||||
|
Titreşim spektrum |
||||||||||
| 14 | Darbe | 15g (3 kez) | Yarım sinüs dalgası/11ms | |||||||
| ±X | ±Y | ±Z | ||||||||
Çevre gereksinimi
| Güç kaynağı | +5V | -5V |
| Voltaj dalgalanması | 4,75V~5,25V | -4.75V~-5.25V |
| Anma dalgalanma voltajı | 20mV | 20mV |
| Güç tüketimi | 1.5A | 0.6A |
Boyutlar
