| Marka Adı: | Firepower |
| Model Number: | NF100 |
| Adedi: | 1 |
| fiyat: | 8800 |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | ayda 100 |

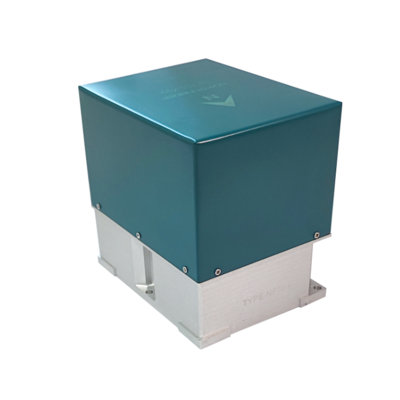

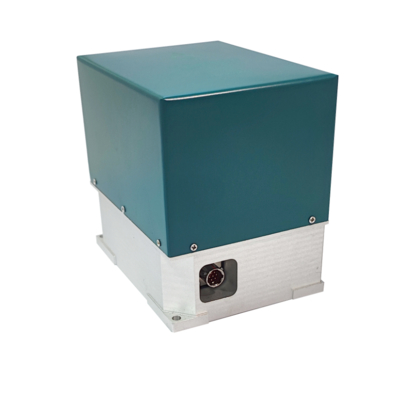

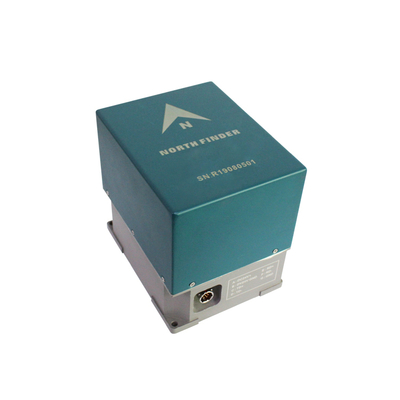

doğru gerçek kuzey arayıcı, anti-manyetik girişim kuzey bulucu
▶ Talimatlar
1 Kurulum yöntemi
Cayro kuzey bulucu okuna bakan, montaj taban plakasının sol ve sağ tarafları referans yüzeyini monte etmek içindir ve referans yüzeyi, taşıyıcının montaj kafası ve kuyruk hattı ile hizalanır ve gyro kuzey bulucu sabitlenir. dört M4 vida ile taşıyıcı.Gyro kuzey bulucunun kurulum şeması Şekil 1'de gösterilmektedir.
| Ana teknik parametreler | ||||
| parametreler | NF101 | NF102 | NF7103 | Birim |
| Kuzey arayan doğruluk (1σ) | ≤0.1 | ≤0.35 | ≤0.5 | ° |
| kuzey arama zamanı | ≤ 3 | dk | ||
| Yatay doğruluk (pitch and roll) | ≤0,05 (1σ) | ≤0,05 (1σ) | ≤0,05 (1σ) | ° |
| Açılış hazırlık süresi | 6 | dk | ||
| arayüz | RS422 | / | ||
| Güç kaynağı | 12 | V | ||
| güçyanlıştoplam | 20 (en yüksek) | w | ||
| Ağırlık | <1.5 | Kilogram | ||
| Boyut | L120×W90×H115 | mm | ||
| Çalışma modu |
Güç açıldıktan sonra kendi kendini test etmeye başlar.Kendi kendine testten sonra tamamlandı, üst bilgisayarın kuzeyine yanıt verecek komut ara.Ve kuzeyi aradıktan sonra, kuzeyi aradıktan sonra sonuç üst bilgisayara gönderilecektir. |
|||
| Çevre gereksinimleri | ||||
| Çalışma sıcaklığı | -20 ~ +50 | °C | ||
| Depolama sıcaklığı | -45~ +70 | °C | ||
| Bağıl nem | 95 | % | ||
| Dış görünüş | Metal yüzey paslanmamalı, kaplama kabarma ve soyulmalara neden olmamalıdır. | |||
| Elektrik performansı | ||||
| Yalıtım direnci |
Cayro kuzey bulucunun bireysel devreleri ile devresi ve muhafazası arasındaki yalıtım direnci, standart atmosferik koşullar altında 10 MΩ'dan az olmamalıdır. koşullar. |
|||
| sürdürülebilirlik | ||||
| MTBF | ≥10000 | saat | ||
| MTTR | ≤30 | dk | ||
▶Bakım kullanın
1) Gyro kuzey bulucunun kullanım sırasında 1A'dan büyük bir başlangıç akımına sahip olduğu tespit edilirse, güç kaynağı voltajının gereksinimleri karşılayıp karşılamadığını kontrol edin.Muayene doğruysa, profesyonel tamir edilmelidir.
2) Gyro kuzey bulucunun kullanım sırasında seri port veri çıkışı olmadığı tespit edilirse, bağlantının doğru olup olmadığını, seri port ayarının ve veri alma formatının doğru olup olmadığını kontrol edin.Kontrol doğruysa, profesyonel tamir edilmelidir.
▶Önlemler
1) Gyro kuzey bulucu, nakliye işlemi ve kurulum işlemi sırasında nazikçe ele alınmalıdır ve çarpması kesinlikle yasaktır.
2) Kuzey arama işlemi sırasında taşıyıcı kesinlikle sabit tutulmalıdır, aksi takdirde kuzey aramanın doğruluğunu etkileyecektir.
3) Taşıyıcının boyuna ve yanal eğimi ±8°'den fazla olmamalıdır, aksi takdirde kuzey aramanın doğruluğunu etkileyecektir.
▶Kompozisyon
Ekipman paketi şunları içerir:
a) 1 takım fiber optik gyro kuzey bulucu;
b) Bir fiş.
