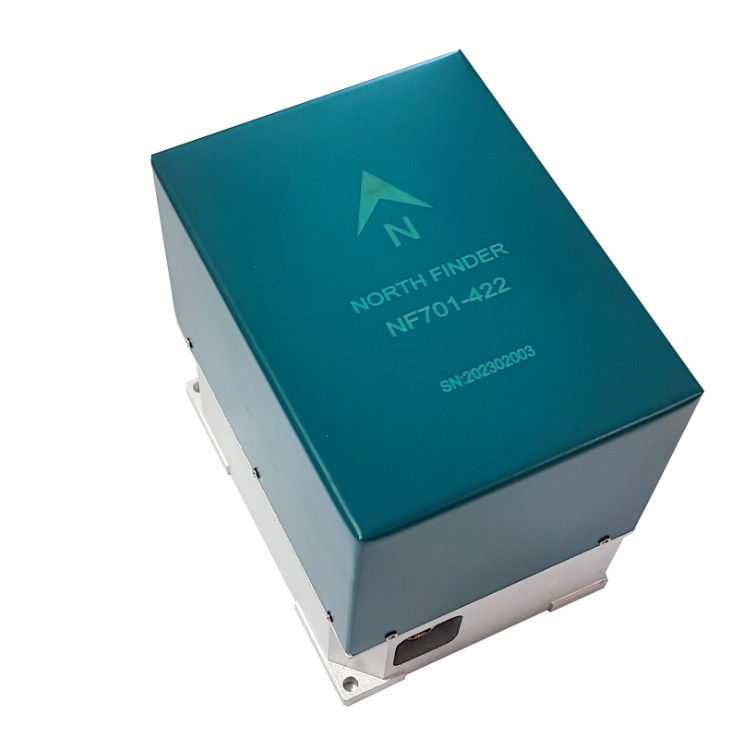

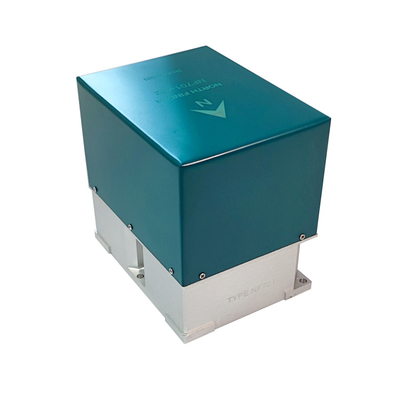

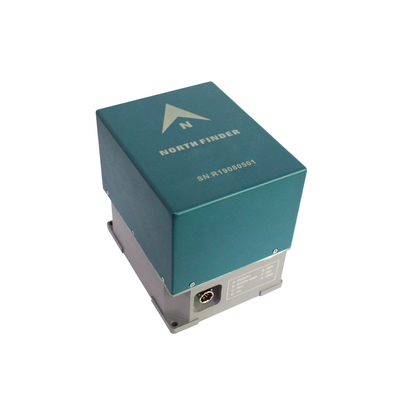

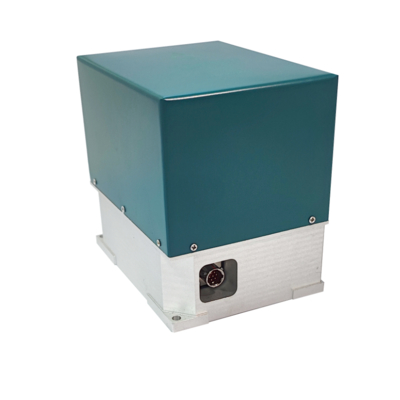

Anti manyetik fiber optik jiroskop Kuzey Bulmacı Kuzey Arama Jiroskopu

Ürün Tanımı

Fiber optik jiroskop kuzey bulma makinesi, esas olarak doğru kuzey yönünü hızlı ve özerk bir şekilde belirlemek için kullanılır.Fiber optik jiroskopun izlenmesi yoluyla dünyanın dönüş açısı hızını elde etmek, dünyanın dönüş açısı hız sinyalini çözmek, jiroskopun ana ekseni ile dünyanın gerçek kuzey yönü arasındaki dahil açıyı hesaplamak,ve bir taşıyıcı için azimut ve pozisyon bilgisi sağlıyor.

Fiber optik jiroskop kuzey bulucusu, fiber optik jiroskop, hızlandırıcı, mekanik dönüş kontrol cihazı ve gömülü bilgisayardan oluşan elektromekanik entegre bir üründür.

Teknik parametreler

A) Kuzey arama süresi: ≤ 3 dakikadır;
B) Kuzey arama doğruluğu (1σ): ≤ 0.3 ° (NF701A); ≤ 0.5 ° (NF701B)
C) Yatay doğruluk: ≤ 0,05 ° (1σ);
D) Çember: ≤ 0,5 ° (1σ)
E) Ağırlık: ≤ 2 kg;
F) Güç kaynağı: DC 12V ~ 24V;
G) Güç tüketimi: 15 W (pik);
H) Arayüz: RS422
I) Çalışma modu: güç açıldıktan sonra otomatik öz kontrolü başlatmak, kuzey aramayı üst bilgisayar tarafından kontrol etmek ve kuzey aramayı tamamladıktan sonra kuzey aramayı üst bilgisayara göndermek;

            1) Çalışma sıcaklığı: -40 oC ~ + 70 oCoC;
2) Depolama sıcaklığı: -55 oC~ + 85 oC.
3) Nemli ve sıcak çevre koşulları: göreceli nem %95'ten azdır.
4) Görünüşü: Metal- Evet.Yüzüru içermez.st ve kaplama kabarcık, soyulma vb. olmaması gerekir.

İzolasyon direnci:the insulation resistance between the independent circuits of the fiber optic  gyroscope north finder and between the circuit and the shell shall not be less than 10 MΩ under standard atmospheric conditions.

MTBF ≥ 1000 saat;
MTTR ≤30 dakikadır.

(5)Dış arayüz

1. Seri bağlantı bağlantısı çıkış fonksiyonu ile.
2. DC12 V ~ 24 V güç girişi ile.
3. Dış fiş:

Çizim
