| Marka Adı: | Firepower |
| Model Number: | F50 |
| Adedi: | 1 |
| fiyat: | Anlaşılabilir |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | 200/ay |

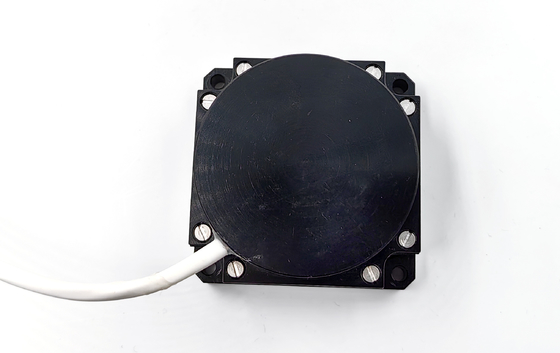

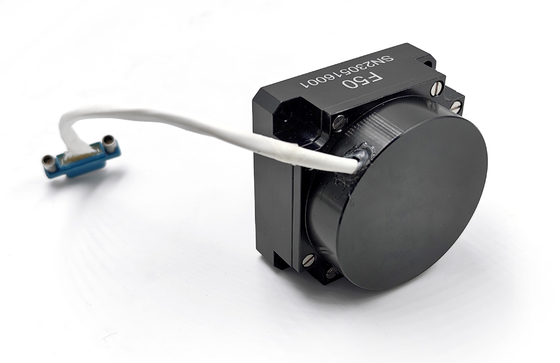

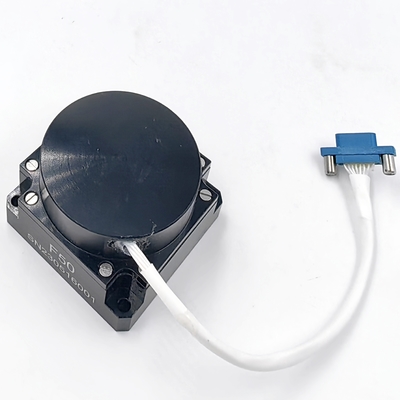

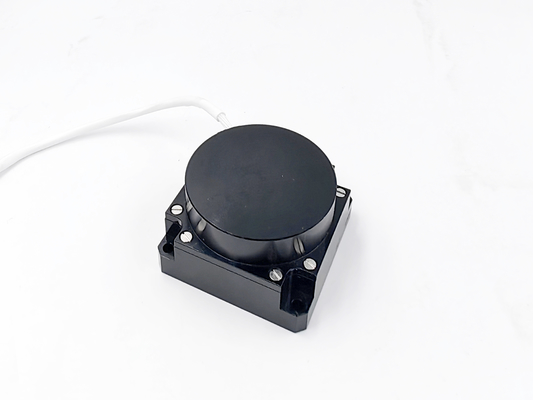

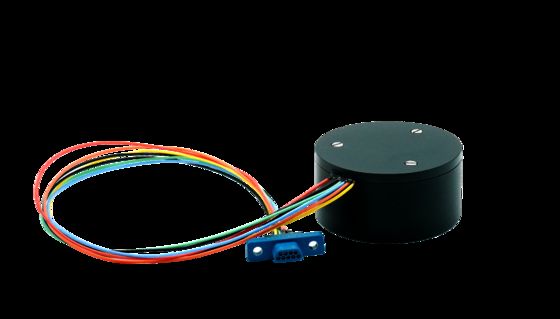

Yüksek istikrarlı Tek Eksenli Fiber Optic Gyro, Navigasyon Sistemi için RS422 Çıktısı ile
Ürün Tanımı
F50 tek eksenli fiber optik jiroskop, ışık, makine ve elektriği entegre eden tamamen katı durumlu orta hassaslıklı açı oranı inersiyel sensör cihazıdır.Ürün yüksek hassasiyet özelliklerine sahiptir., küçük boyut, hafif ağırlık, yüksek güvenilirlik ve yüksek maliyetli performans.
Ürünün sıfır yanılsama istikrarı 0.5°/h'den az veya eşit (10s düz), yanıt frekans bant genişliği, +5V DC güç kaynağı, 4W'den az güç,ve RS422 dijital iletişim yöntemi benimsenmiştir., kullanıcıların kullanımı için uygun ve geleneksel mekanik jiroskopun yerini alacak ideal bir inersiyel cihazdır.
Uygulama alanları: orta hassasiyetli inersyal navigasyon sistemlerinde, konumlandırma ve yönlendirme sistemlerinde, pozisyon ölçüm sistemlerinde, servo stabilizasyon sistemlerinde vb.
Tasarım
a) Optik yol birimi: erbiyum dopulu ışık kaynağı, lif halkası, entegre optik faz modülatörü, lif çiftleyici, fotodetektör dahil;
(b) devre birimi: ışık kaynağı tahrik devre, algılama ve kontrol sinyali devre kartı;
(c) Girokondüktör yapısal parçaları.
Teknik parametreler
| Proje | Birlik | F50A | F50B | F50C |
| Ölçme aralığı | /s | -500~+500 | ||
| Sıfır yanılsama istikrarı | °/h,10s | ≤0.05 | ≤0.1 | ≤0.2 |
| Sıfır önyargılı tekrarlanabilirlik | °/saat | ≤0.05 | ≤0.1 | ≤0.2 |
| Rastgele yürüyüş katsayısı | % √h | ≤0.006 | ≤0.01 | ≤0.02 |
| Ölçek faktörü doğrusal olmaması | ppm | ≤30 | ≤40 | ≤50 |
| Ölçek faktörü tekrarlanabilirliği | ppm | ≤30 | ≤40 | ≤50 |
| Ölçek faktörü asimetrisi | ppm | ≤30 | ≤40 | ≤50 |
| Başlama saati | S | ≤ 1 | ||
| Bant genişliği | Hz | 500 | ||
| Güç kaynağı | V | ±5±0.15 | ||
| Güç | W | ≤ 6 | ||
| Çalışma sıcaklığı | °C | -40~+70 | ||
| Depolama sıcaklığı | °C | -55~+85 | ||
| titreşim | Hz,g2/Hz | 20~2000,0.06 | ||
| Etkisi | g,ms | 3,011 | ||
| Baud oranı | bps | 921600 ((Kustomlaştırılabilir) | ||
| Çıkış modu | / | RS-422 | ||
| Bağlantı | / | J30J-15TJL/(Kustomlaştırılabilir) | ||
| Genel boyutlar | mm | 50*50*32 | ||
| Kurulum boyutları | mm | 43*43 | ||
Form ve kurulum boyutları
Toplam boyut: (birim: mm)
Φ50 X 36 (OD X H)
Montaj yüzü 50 X 50 mm
Kurulum boyutları: 41 X 41, 4 M3 vidalar
Ağırlık:220±30g
