Analog Çıkışlı Mikro Fiber Optik Jiroskop Nano Fiber Cihazlar FOG

Marka Adı:	Firepower
Model Numarası:	FCG24D
Moq:	1
fiyat:	1600 USD
Ödeme Şartları:	T/T
Tedarik Yeteneği:	100/Ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Çıkış Modu:

Analog

Aralık:

≥500°/s

Önyargı (Allan):

≤0,2°/sa

Tüketim:

≤0.7w

Güç kaynağı:

5(±0,15)V

Rastgele yürüyüş:

≤0,1°/√h(1σ)

Ölçek faktörü:

4 mv/° /s

Ambalaj bilgileri:

sünger + kutu

Yetenek temini:

100/Ay

Vurgulamak:

Nano Fiber Optik Jiroskop

Mikro Fiber Optik Jiroskop

Analog Çıkışlı Fiber Optik Jiroskop

Ürün Açıklaması

Analog çıkışlı Mikro Fiber Optik Giroskop Mikro Nano Fiber Aygıtları FOG

1 Uygulama alanı

Bu belge, FCG-24 mikro-nano fiber optik jiroskopunun (kısaca ürün) kullanımı ve bakımı için gereklilikleri ve yöntemleri belirtir.

2 Referanslar ve Standartlar

GJB1649-1993 Elektronik ürünler için ESD Kontrol Programı

3 Tanımlamalar

Hiçbiri.

4 Ürünün tanıtımı

4.1 Ürün Genel Görünümü

FCG-24 mikro-nano fiber optik jiroskop (bundan sonra bu ürün olarak adlandırılır) optikleri analog çıkış, mekanik ve elektronik ile entegre eden bir açı hızı sensörüdür.Sagnac etkisine dayanıyor., çeşitli mikro-nano fiber cihazlarını entegre eder ve algılama işlemini algılayarak gerçekleştirir.Farklı yönlerde yayılan iki ışık ışınının oluşturduğu faz farkını işlemek ve geri beslemek.

Bu ürün esas olarak optik yol bileşenlerinden, devre bileşenlerinden ve yapısal bileşenlerden oluşur.küçük boyutVe taşıyıcının tutum kontrolü ve ölçümüne uygulanabilir.

4.2 Tasarımı

Ürün esas olarak aşağıdaki bileşenlerden oluşur:

A) Optik yol bileşeni;

B) Algılama ve kontrol sinyali devre kartı;

C) Optik fiber halka iskeleti, kabuğu ve diğer yapısal parçaları;

4.3 Görünüm ve boyut

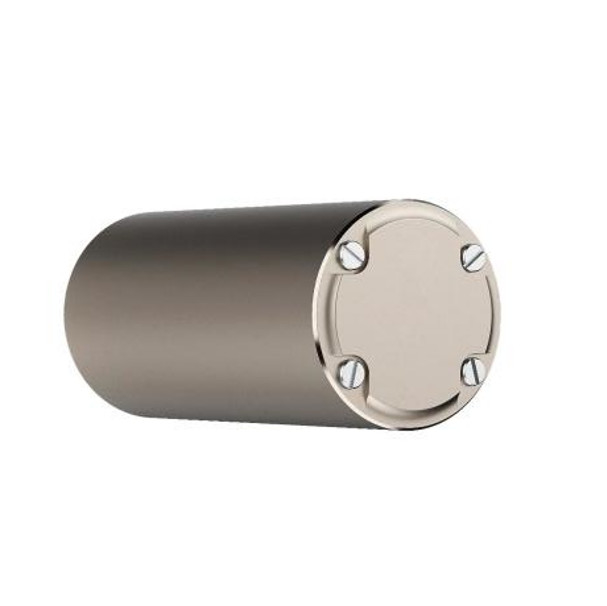

Ürün silindir şeklindedir ve genel boyutları φ24 mm × 40 mm'dir.

Şekil 1 FCG-24 mikro-nano fiber optik jiroskopunun taslağı

4.4 Ağırlık

≤ 40g.

4.5 Çalışma sıcaklığı

-40°C~+65°C.

4.6 Depolama sıcaklığı

-55°C~+85°C.

4.7 Rastgele titreşim

Rastgele titreşim seviyesi: 20g, frekans aralığı: 20Hz ~ 2000Hz.

Tablo 1 Ana Performans Parametreleri

Parçalar	FOG24D	Birim
Çıkış Modu	Analog
Bağlantı	Saldırma plağı
Eksen	1
Tüketim	≤0.7	w
Güç kaynağı	5 ((± 0.15)	V
Rastgele yürüyüş	≤0.1	°/√h(1σ)
Aralık	≥ 500	°/s
Önyargı (10s,1σ)	≤2	°/saat
Önyargı (Allan)	≤0.2	°/saat
Tarafsızlık tekrarlanabilirliği ((Allan)	≤0.2	°/saat
Ölçek faktörü	4	mv/° /s
Ölçek faktörü doğrusal olmayanlık	≤ 1000	PPM ((1σ)
Başlama saati	≤ 1	s
Bant genişliği	450	Hz
Çalışan geçici.	-45~+70	°C
Depo sıcaklığı.	-55~+85	°C
titreşim	20~2000,0.04	Hz,g2/Hz
Boyutları	Φ24*40	mm
Ağırlık	≤30	g

4.9.1 Mekanik arayüz

Ürünün alt yüzeyi, 3 M3 iplik ve harici mekanik bağlantısı olan montaj yüzeyi.

Şekil 2 Kurulum Boyutu

4.9.2 Güç Gereksinimleri

Ürünün dış güç kaynağı iki devreye sahiptir ve gereksinimler Tablo 2'de gösterilmiştir:

Tablo 2 Dış güç kaynağı gereksinimleri

	+5V
Voltaj	4.85V~5.15V
Dalgalanma	20mV
Elektrik akımı	0.25A
