RS422 Çıkış Modu FOG ve MEMS Gyro Yanında Yeni Seçilmiş Fiber Optik Gyro

Marka Adı:	Firepower
Model Numarası:	FCG24A
Moq:	1
fiyat:	1600 USD
Ödeme Şartları:	T/T
Tedarik Yeteneği:	100/Ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Çıkış Modu:

RS422

Aralık:

≥500°/s

Önyargı (Allan):

≤0,2°/sa

Tüketim:

≤0.7w

Güç kaynağı:

5(±0,15)V

Rastgele yürüyüş:

≤0,04°/√h(1σ)

Ölçek faktörü:

4 mv/° /s

Ambalaj bilgileri:

sünger + kutu

Yetenek temini:

100/Ay

Vurgulamak:

RS422 Fiber Optik Cayro

0.7w Fiber Optik Cayro

CE Fiber Optik Cayro

Ürün Açıklaması

FOG ve MEMS cayro yanında yeni cayro seçimi

Tablo 1 Ana Performans Parametreleri

Öğeler	FCG24D	Birim
Çıkış Modu	Analog
Bağlayıcı	kaynak plakası
eksen	1
Tüketim	≤0,7	w
Güç kaynağı	5(±0,15)	v
Rastgele yürüyüş	≤0,1	°/√h(1σ)
Menzil	≥500	°/s
Önyargı (10s,1σ)	≤2	°/saat
Önyargı (Allan)	≤0,2	°/saat
Önyargı tekrarlanabilirliği (Allan)	≤0,2	°/saat
Ölçek faktörü	4	mv/° /s
Ölçek faktörü Doğrusal olmama	≤1000	PPM(1σ)
Başlama zamanı	≤1	s
Bant genişliği	450	Hz.
Çalışma Sıcaklığı	-45~+70	℃
Mağaza Sıcaklığı	-55~+85	℃
Titreşim	20~2000,0.04	Hz,g²/Hz
boyutlar	Φ24*40	mm
Ağırlık	≤30	g

1 Kapsam

Bu belge, FCG-24 mikro-nano fiber optik jiroskopun (kısaca ürün) kullanımı ve bakımı için gereksinimleri ve yöntemleri belirtir.

2 Referanslar ve Standartlar

GJB1649-1993 Elektronik Ürünler için ESD Kontrol Programı

3 Tanım

Hiçbiri.

4 Ürün tanıtımı

4.1 Ürüne Genel Bakış

FCG-24 mikro-nano fiber optik jiroskop (bundan sonra bu ürün olarak anılacaktır), optiği analog çıkış, mekanik ve elektronik ile entegre eden bir açısal hız sensörüdür.Sagnac etkisine dayalıdır, çeşitli mikro-nano fiber cihazları entegre eder ve zıt yönlerde yayılan iki ışık huzmesi tarafından üretilen faz farkını tespit ederek, işleyerek ve geri besleyerek tespit sürecini gerçekleştirir.

Bu ürün esas olarak optik yol bileşenlerinden, devre bileşenlerinden ve yapısal bileşenlerden oluşur.Basit yapı, hareketli parça yok, aşınma parçası yok, hızlı başlangıç, küçük boyut, hafiflik vb.Ve taşıyıcının bu tutum kontrolü ve ölçümü için geçerli olabilir.

4.2 Kompozisyon

Ürün esas olarak aşağıdaki bileşenlerden oluşur:

A) bir optik yol düzeneği;

B) Algılama ve kontrol sinyali devre kartı;

C) Fiber optik halka iskeleti, kabuk ve diğer yapısal parçalar;

4.3 Görünüm ve boyut

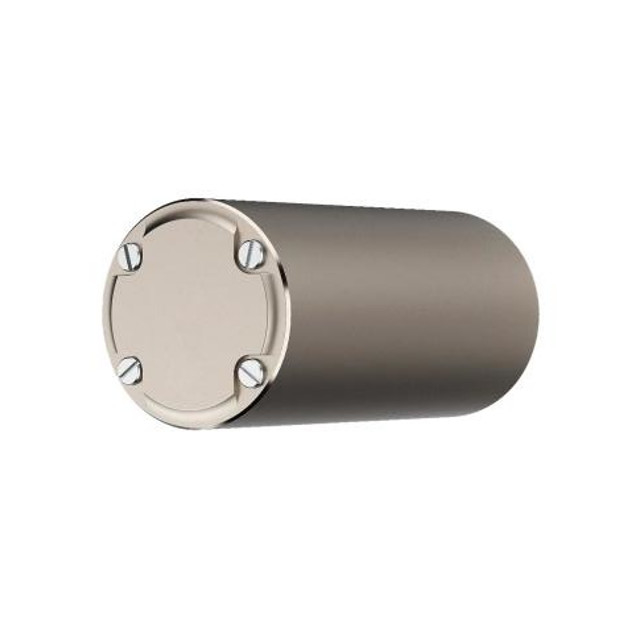

Ürün silindirik olup, genel boyutları φ24 mm × 40 mm'dir.

Şekil 1 FCG-24 mikro-nano fiber optik jiroskopun ana hatları

4.4 Ağırlık

≤40g.

4.5 Çalışma sıcaklığı

-40°C~+65°C.

4.6 Saklama sıcaklığı

-55°C~+85°C.

4.7 Rastgele titreşim

Rastgele titreşim seviyesi: 20g, frekans aralığı: 20Hz ~ 2000Hz.

4.9.1 Mekanik arayüz

Ürünün alt yüzeyi montaj yüzeyi olup, 3 adet M3 dişli ve harici mekanik bağlantılıdır.

Şekil 2 Kurulum Boyutu

4.9.2 Güç Gereksinimleri

Ürüne giden harici güç kaynağının iki devresi vardır ve gereksinimler Tablo 2'de gösterilmektedir:

Tablo 2 Harici Güç Kaynağı Gereksinimleri

	+5V
Voltaj	4.85V~5.15V
dalgalanma	20mV
Elektrik akımı	0.25A
