Mikro Nano Fiber Optik Jiroskop, Dijital Çıkışlı Açısal Hız Sensörü

Marka Adı:	Firepower
Model Numarası:	FCG24
Moq:	1
fiyat:	1600 USD
Ödeme Şartları:	T/T
Tedarik Yeteneği:	100/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Çıkış Modu:

RS422

Aralık:

≥500°/s

Önyargı (Allan):

≤0,2°/sa

Tüketim:

≤0.7w

Güç kaynağı:

5(±0,15)V

Rastgele yürüyüş:

≤0,04°/√h(1σ)

Ölçek faktörü:

4 mv/° /s

Ambalaj bilgileri:

sünger + kutu

Yetenek temini:

100/ay

Vurgulamak:

RS422 Çıkış Fiber Optik Jiroskop

Entegre Optik Açısal Oran Sensörü

Mikro Nano Fiber Açısal Oran Sensörü

Ürün Açıklaması

Mikro-Nano Fiber Optik Giroskop açısal hız sensörü, optikleri dijital çıkışla entegre eder

1 Uygulama alanı

Bu belge, MFOG-24 mikro-nano fiber optik jiroskopunun (kısaca ürün) kullanım ve bakımı için gereklilikleri ve yöntemleri belirtir.

2 Referanslar ve Standartlar

GJB1649-1993 Elektronik ürünler için ESD Kontrol Programı

3 Tanımlamalar

Hiçbiri.

4 Ürünün tanıtımı

4.1 Ürün Genel Görünümü

MFOG-24 mikro-nano fiber optik jiroskopu (bundan sonra bu ürün olarak adlandırılır) optikleri dijital çıkış, mekanik ve elektronik ile entegre eden bir açı hızı sensörüdür.Sagnac etkisine dayanıyor., çeşitli mikro-nano fiber cihazlarını entegre eder ve algılama işlemini algılayarak gerçekleştirir.Farklı yönlerde yayılan iki ışık ışınının oluşturduğu faz farkını işlemek ve geri beslemek.

Bu ürün esas olarak optik yol bileşenlerinden, devre bileşenlerinden ve yapısal bileşenlerden oluşur.küçük boyutVe taşıyıcının tutum kontrolü ve ölçümüne uygulanabilir.

4.2 Tasarımı

Ürün esas olarak aşağıdaki bileşenlerden oluşur:

A) Optik yol bileşeni;

B) Algılama ve kontrol sinyali devre kartı;

C) Optik fiber halka iskeleti, kabuğu ve diğer yapısal parçaları;

4.3 Görünüm ve boyut

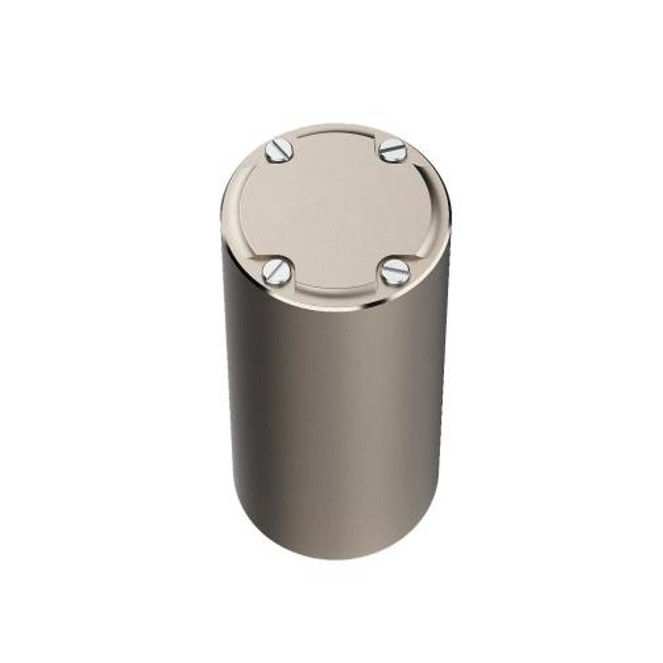

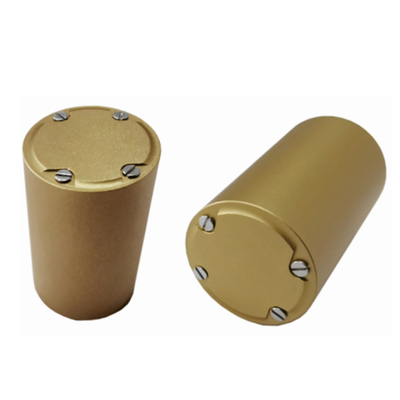

Ürün silindir şeklindedir ve genel boyutları φ24 mm × 40 mm'dir.

Mikro Nano Fiber Optik Jiroskop, Dijital Çıkışlı Açısal Hız Sensörü 0

Tablo 1 Ana Performans Parametreleri

Parçalar	MFOG24	Birim
Çıkış sinyali	RS422
Bağlantı	Saldırma plağı
Eksen	1
Tüketim	≤1.5	w
Güç kaynağı	5 ((± 0.15)	V
Rastgele yürüyüş	≤0.04	°/√h(1σ)
Aralık	≥ 500	°/s
Önyargı (10s,1σ)	≤1.5	°/saat
Önyargı (Allan)	≤0.4	°/saat
Tarafsızlık tekrarlanabilirliği ((Allan)	≤0.4	°/saat
Ölçek Faktörü	3600	(LSB/o/s)
Ölçek faktörü doğrusal olmayanlık	≤ 300	PPM ((1σ)
Başlama saati	≤ 1	s
Bant genişliği	300	Hz
Çalışan geçici.	-45~+70	°C
Depo sıcaklığı.	-55~+85	°C
titreşim	20~2000,0.04	Hz,g2/Hz
Boyutları	Φ24*40	mm
Ağırlık	≤30	g
