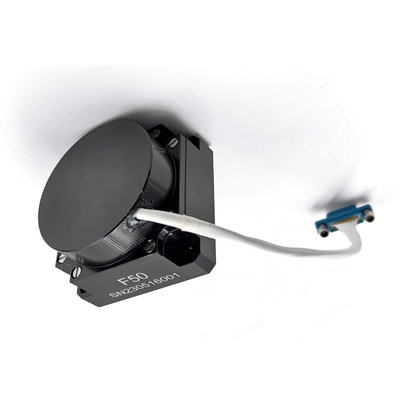

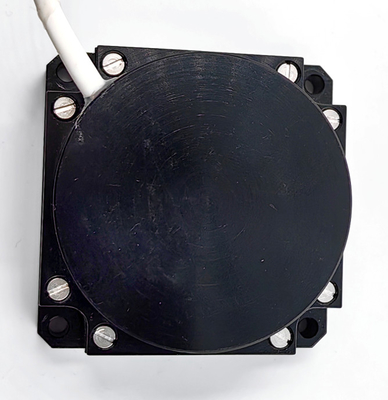

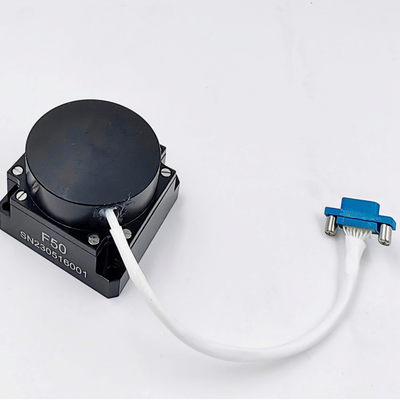

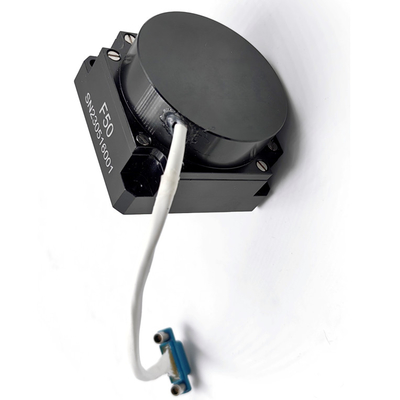

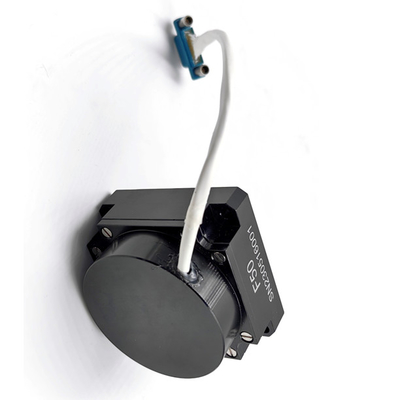

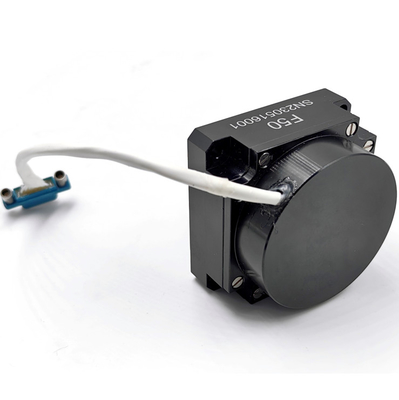

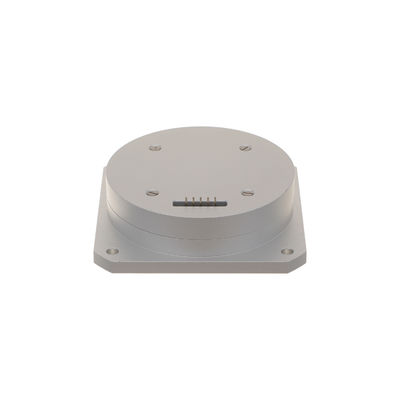

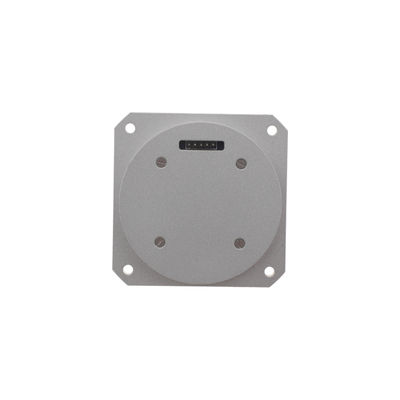

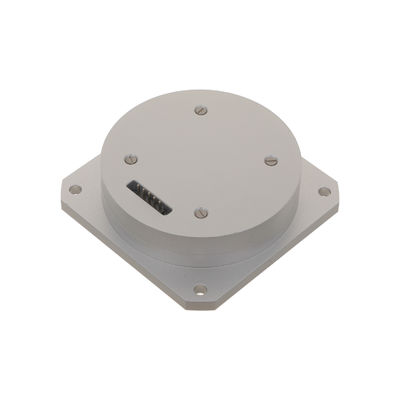

Hızlı Başlangıç 0.1 Deg / H Bias Optik Girosensör Navigasyon Sis Açı Hızı Değiştiricisi

Hızlı Başlangıç 0.1 Deg / H Bias Optik Girosensör Navigasyon Sis Açı Hızı Değiştiricisi

Marka Adı: Firepower
Model Numarası: F50A
Moq: 1
fiyat: Anlaşılabilir
Ödeme Şartları: T/T
Tedarik Yeteneği: 200/AY
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Ölçüm aralığı:
-500°/sn~+500°/sn
Sıfır önyargılı tekrarlanabilirlik:
<=0,1°/sa
Sıfır önyargı kararlılığı:
<=0,1°/sa
Bant genişliği:
>200Hz
Başlatma süresi:
<5 sn
İletişim Modu:
RS422
Çalışma sıcaklığı:
-45°C~+60°C
Depolama sıcaklığı:
-55°C~+75°C
Ölçek faktörü doğrusal olmama:
<50ppm
Ölçek faktörü tekrarlanabilirliği:
<50ppm
Besleme gerilimi:
5V
Ambalaj bilgileri:
sünger + kutu
Yetenek temini:
200/AY
Vurgulamak:

Hızlı başlatma optik jirosu

,

0.1 deg/h optik gyros

,

Hızlı başlangıç lif jirosu

Ürün Açıklaması

Hızlı Başlangıç 0.1deg/H Bias Gyro Sensor Navigasyon FOG Angular Rate Transducer



Tanıtım

Bu ürün, ürünün hassas eksen boyunca taşıyıcının açı hızını ölçmek için kullanılan optik Sagnac etkisine dayalı bir eylemsizlik açı hızı sensörüdür.Ürünün açı hızı algılayıcı birimi optik fiber halkasıdır., dış fiziksel açı hızından kaynaklanan saat yönünde ve saat yönünün tersine yayılan ışığın optik yol farkını çıkarmak için dijital kapalı döngü algılama devresine geçilir,optik fiber halka tarafından algılanır, ve bu arada optik yol farkı sinyalinden dönüştürülen bir voltaj sinyali, sinyalin modülasyonu ve demodülasyonu gerçekleştirilebilmesi için kapalı döngü geri bildirime ve kontrolüne maruz kalır,ve açısal hız sinyali algılama amacına ulaşılır.

Bu ürün, tek eksenli açısal artış bilgileri ve iç sıcaklık bilgileri sağlayan optik bir açısal hız algılama ünitesi ve bir sinyal algılama ünitesinden oluşur.

Ürünler esas olarak orta hassasiyetli inersiyel navigasyon sistemleri, konumlandırma ve yönelim sistemleri ve servo stabilizasyon sistemleri gibi uygulamalar için uygundur.

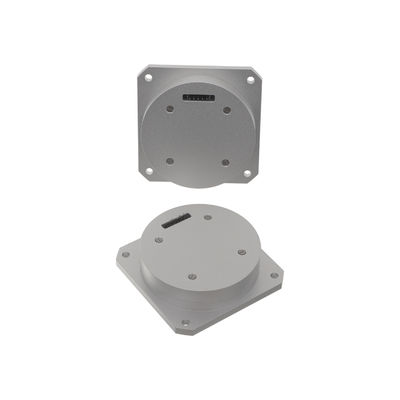

Hızlı Başlangıç 0.1 Deg / H Bias Optik Girosensör Navigasyon Sis Açı Hızı Değiştiricisi 0

Ana parametreler

Seri numarası Test öğesi Birim Teknik gereksinimler
1 Genel boyutlar mm 50×50×32
2 Başlama saati 5 5s
3

Sıfır yanılsama istikrarı

(10s pürüzsüz)

(°) / saat ≤0.1
4 Sıfır önyargılı tekrarlanabilirlik (°) / saat ≤0.1
5 Rastgele yürüyüş katsayısı (o) /h1/2 ≤0.01
6 Ölçek faktörü doğrusal olmaması ppm ≤50
7 Ölçek faktörü tekrarlanabilirliği ppm ≤50
8 Çalışma sıcaklığı °C -40~+70
9 Depolama sıcaklığı °C -50~+70
10 Dinamik aralık (°) /s ± 500
11 Besleme voltajı V +5V
12 Sabit durum güç tüketimi (tam sıcaklık) W < 4
13 Bant genişliği Hz ≥ 200





Ürünün ana bileşenleri şunlardır:

  1. Optik yol birimi bir SLD ışık kaynağı, bir optik fiber re, entegre bir optik faz modülatörü, bir optik fiber çiftleyici ve bir optik dedektörden oluşur.
  2. Devre birimi, bir ışık kaynağı itici devresinden ve bir algılama ve kontrol sinyali devre kartından oluşur.
  3. Giroskop yapısal parçaları.

Toplam boyut (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H);

Kurulum boyutu (mm): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3.2 mm × 4, Şekil gibi.

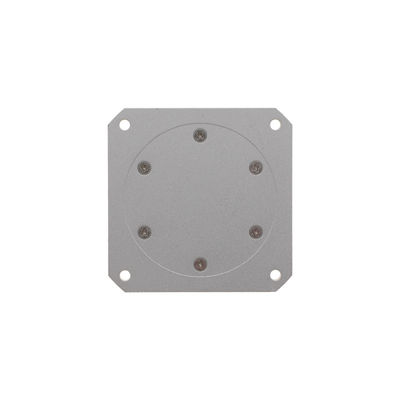

Hızlı Başlangıç 0.1 Deg / H Bias Optik Girosensör Navigasyon Sis Açı Hızı Değiştiricisi 1

Önlemler

İlgili notlar şunlardır:

  1. Jiroskopun performansına zarar vermemek ve Jiroskopun kullanım ömrünü azaltmak için,Jiroskobun kullanımı sırasında sık sık çalıştırma ve kapatma işlemleri yapılmamalıdır..
  2. Giroskop açılmadan önce,Güç kaynağının elektrik noktaları arasında ve jiroskop kabuğu ile elektrik noktaları arasında kısa devre olmadığından emin olmak için güç kaynağı sistemi kontrol edilir.;
  3. Bu ürünün anormal çalışması durumunda, üreticiyle görüşülmelidir.
  4. Fiber optik jiroskop, hassas bir enstrüman olduğundan, kullanımı ve taşınması sırasında dikkatli bir şekilde kullanılmalıdır.
  5. Doğru ürün giriş ve çıkış sinyal hatları ve güç kaynağı hatları sağlanmalıdır.
  6. Ürünle temas sürecinde anti-statik önlemler alınması gerekmektedir.
  7. Ürünün bulunduğu yerin çevresindeki manyetik alanın yoğunluğu 1G'den az olmalıdır.
