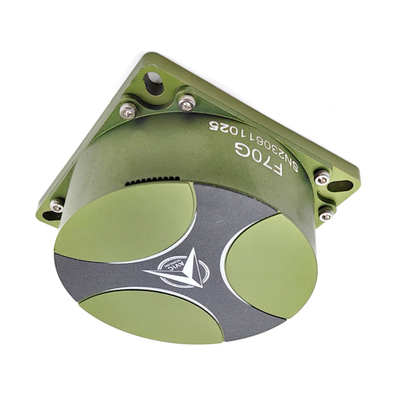

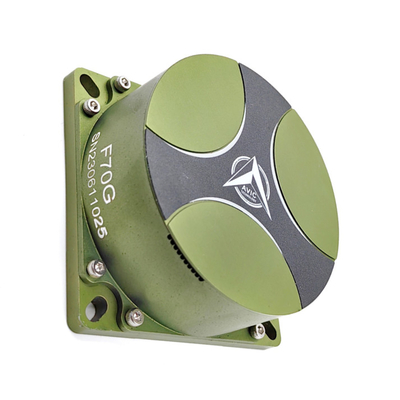

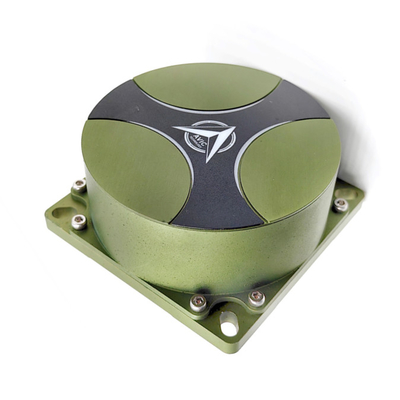

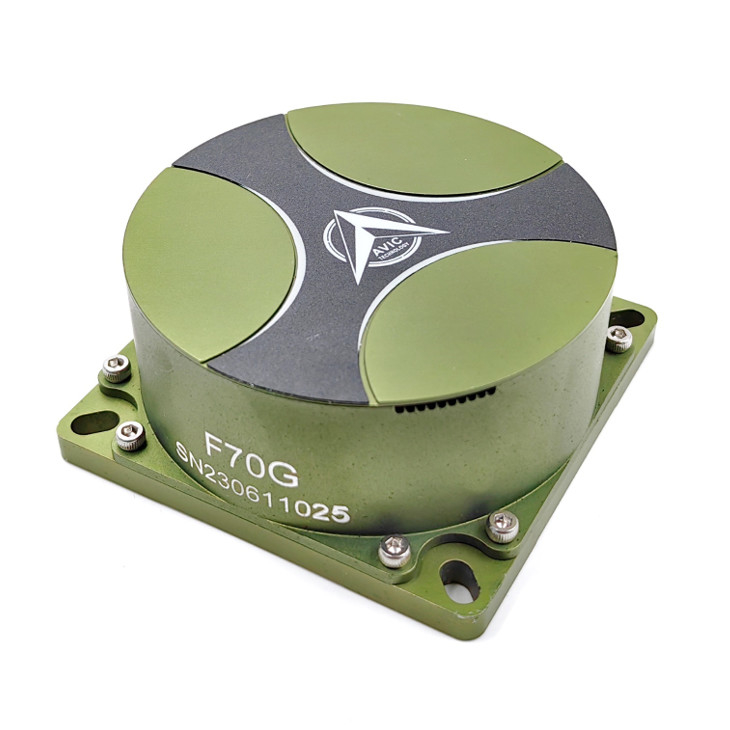

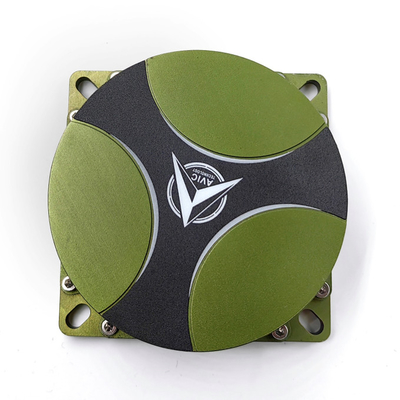

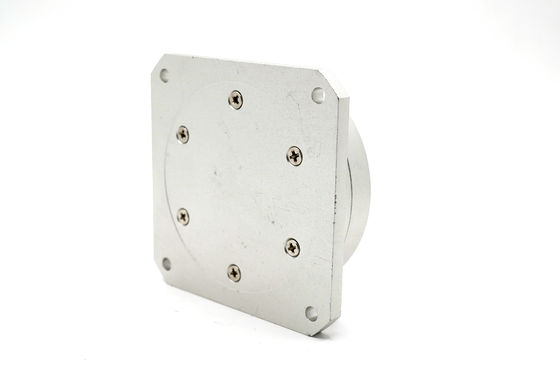

Entegre Navigasyon Sistemi için Sabit Optik Giroskop Dinamik Giroskop Sensörü

Marka Adı:	Firepower
Model Numarası:	F70G
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	200/AY

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

ÇİN

Ölçüm aralığı:

-800°/s~+800°/s

Sıfır önyargılı tekrarlanabilirlik:

<=0,1°/sa

Sıfır önyargı kararlılığı:

<=0,1°/sa

Ölçek faktörü:

45000× (%1±5) SP/°/s

İletişim Modu:

RS422

Çalışma sıcaklığı:

-45°C～+60°C

Depolama sıcaklığı:

-55°C～+75°C

Ölçek faktörü doğrusal olmama:

<50ppm

Ölçek faktörü tekrarlanabilirliği:

<50ppm

Besleme gerilimi:

Ambalaj bilgileri:

sünger + kutu

Yetenek temini:

200/AY

Vurgulamak:

istikrarlı optik jiroskop

Helikopter optik jiroskopu

Helikopter fiber optik jiroskopu

Ürün Açıklaması

Entegre Navigasyon Sistemi için Kararlı Optik Jiroskop Dinamik Jiroskop Sensörü

Ürün Özellikleri

Özellik	Değer
Ölçüm Aralığı	-800°/s~+800°/s
Sıfır-kaydırma tekrarlanabilirliği	<=0.1°/sa
Sıfır-kaydırma kararlılığı	<=0.1°/sa
Ölçek faktörü	45000× (1±5%)SP/°/s
İletişim Modu	RS422
Çalışma sıcaklığı	-45℃～+60℃
Saklama sıcaklığı	-55℃～+75℃
Ölçek faktörü doğrusal olmama	<50ppm
Ölçek faktörü tekrarlanabilirliği	<50ppm
Besleme gerilimi	5v

Boyutlar

Temel Özellikler

Tamamen fiber tasarım - uzun ömür, küçük paket boyutu, yüksek kararlılık ve daha fazla parazit direnci.
Entegre fiber polarizatör - minimum ekleme kaybı ve yüksek sönme oranı, sıcaklığa ve mekanik şoka ve ayrıca yoğun titreşime karşı daha fazla direnç sunar.
Güvenilir kompakt paket - her türlü ortam için operasyonel olarak sağlam, hem sivil hem de askeri alanlarda çok çeşitli uygulamalar için idealdir.
Hızlı Başlatma teknolojisi - harici kalibrasyon gerektirmeden minimum aktivasyon süresi.
Optimal dalga boyu - aynı yapı, boyut ve maliyetle duyarlılığı %50 artırır.
Gürültü izolasyonu ve sıkıştırma - açısal rastgele yürüyüşü önemli ölçüde azaltır.
SelfTrack teknolojisi - jiroskop dinamik aralığını iyileştirir.

Uygulamalar

İHA/AUV/Helikopter
Taktik nükleer silahlar
Havacılık ve uzay
Entegre navigasyon sistemi
Eylemsizlik platformu sabitleme
Araç navigasyonu

Performans Özellikleri

No.	Parametre	F70G	Birim	Açıklamalar
1	Maksimum açısal hız	±800	°/s
2	Ölçek faktörü	45000× (1±5%)	SP/°/s
3	Oda sıcaklığında ölçek faktörü doğrusal olmama	≤50	ppm	@25℃
4	Oda sıcaklığında ölçek faktörü tekrarlanabilirliği	≤50	ppm	@25℃
5	Tam sıcaklıkta ölçek faktörü tekrarlanabilirliği	≤100	ppm	-40℃~+70℃
6	Oda sıcaklığında kaydırma kararlılığı	≤0.1	10s(1σ,°/sa)	@25℃
7	Oda sıcaklığında kaydırma tekrarlanabilirliği	≤0.1	(1σ,°/sa)	Kaydırma
8	Tam sıcaklıkta kaydırma tekrarlanabilirliği	≤0.2	(1σ,°/sa)	-40℃~+70℃
9	Aktivasyon süresi	0	dak
10	Rastgele Yürüyüş	0.005	º/√h
11	Titreşim sırasında/titreşimden önce/titreşimden sonra kaydırma değeri	≤0.3	°/sa
12	Titreşimden önce/sonra kaydırma değeri	≤0.3	°/sa
13	Manyetik hassasiyet	≤0.2	°/sa/Gs	İsteğe bağlı
14	Vakum değişimi sırasında kaydırma kararlılığı	≤0.3	°/sa	0~0.085~0Mpa@2dk
15	Titreşim	20Hz～2000Hz Hz/10dk X \| Y \| Z
16	Darbe	15g(3 kez) Yarım sinüs dalgası/11ms ±X \| ±Y \| ±Z

Güç Kaynağı

Güç kaynağı	+5V	-5V
Gerilim dalgalanması	4.75V~5.25V	-4.75V~-5.25V
Nominal dalgalanma gerilimi	20mV	20mV
Güç tüketimi	1.5A	0.6A

Taşıma ve Depolama Gereksinimleri

Taşıma Bildirimi

Ürünü ambalaj kutusunda gösterilen yöne göre yerleştirin
Sıcaklık aralığı -40℃～+70℃ olduğunda, karayolu, demiryolu, hava ve su taşımacılığı ile taşınmasına izin verilir
Nakliye sırasında ambalaj kutusunun taşıyıcıya sabitlendiğinden ve hareket etmediğinden emin olun

Depolama Bildirimi

Ambalaj kutusuna yerleştirilen ürünler, standart atmosfer basıncında, ortam sıcaklığı 15℃～35℃ olan iklim kontrollü bir depoda saklanmalıdır
Ürünün saklama süresi 15 yıldır

Ambalajdan Çıkarma ve Denetim

Ambalajdan Çıkarma Denetimi

Ambalaj kutusunun görünümünü çarpışma ve diğer fiziksel hasarlar açısından kontrol edin
Ürünü çıkarırken statik elektrik koruması yapılmalıdır

Destekleyici Teslimat Belgelerinin Denetimi

Ürün yeterlilik sertifikası
F70G Kapalı döngü fiber optik jiroskop Kabul raporu
F70G Kapalı döngü fiber optik jiroskop için Bakım talimatları (parti başına 1 adet)

Ürün Belgelerini İndir (PDF)
