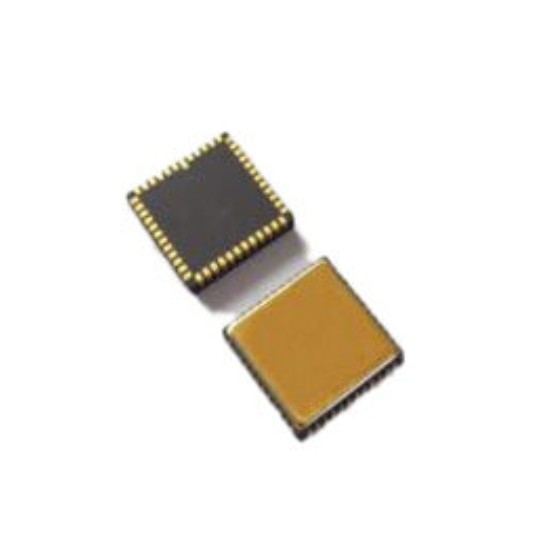

Yüksek hassasiyetli navigasyon için MEMS Gyro Chips Fiber Optic Gyro PCB

Yüksek hassasiyetli navigasyon için MEMS Gyro Chips Fiber Optic Gyro PCB

PCB tasarımı:

VCP, VREF, VBUF ve VREG tuşları için koplama kondansatörleri mümkün olduğunca tuşlara yakın yerleştirilmeli ve izlerin eşdeğer direnci en aza indirilmelidir.VREF için koplama kapasitörlerinin diğer uçları, VBUF ve VREG, en yakın AVSS _ LN'ye bağlanır ve daha sonra manyetik bir boncuk aracılığıyla sinyal zemine bağlanır. VCC ve VIO için koplama kondansatörleri de karşılık gelen pinlere yakın yerleştirilir.VCC normal işlevdeyken, toplam akım yaklaşık 35 mA olacaktır, bu da voltaj istikrarını sağlamak için geniş bir PCB izi gerektirir.Stres yoğunluğu alanlarından kaçınmak için bileşenleri bulunBüyük ısı dağıtım elemanlarından ve dış mekanik temas, ekstrüzyon ve çekim alanlarından kaçınmak gerekir.Ayrıca konumlandırma vidalarının genel kurulum sırasında çarpmaya eğilimli olduğu alanlar.

Ürün hakkında

Kurulum

Yüksek performanslı MEMS jiroskopu yüksek hassasiyetli bir test ekipmanıdır.Aygıtın PCB kartına monte edilmesi sırasında aşağıdaki yönleri dikkate alınması önerilir:1. Sensörün PCB'ye yerleştirilmesini değerlendirmek ve optimize etmek için, tasarım aşamasında aşağıdaki yönleri dikkate almak ve ek araçlar kullanmak önerilir:Sıcak taraftaMekanik gerginlik için: bükme ölçümü ve/veya sonlu eleman simülasyonu; darbe dayanıklılığı: hedef uygulamanın PCB'si önerilen şekilde lehimlendikten sonra,düşme testi yapılır.- 2. It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis): Genellikle PCB kalınlığının minimumda tutulması önerilir (önerilen: 1.6 ~ 2.0 mm), çünkü ince bir PCB kartının doğal gerginliği küçüktür;- Sensörü düğmenin hemen altına veya düğmeye yakın yerleştirmek mekanik stres nedeniyle önerilmez.Sensörün çok sıcak bir noktaya, örneğin bir denetleyici veya grafik çipine yakın yerleştirilmesi tavsiye edilmez, çünkü bu PCB kartını ısıtabilir ve sensörün sıcaklığının yükselmesine neden olabilir.
