Ürün ayrıntıları

Created with Pixso. Ev Created with Pixso. Ürünler Created with Pixso.
fiber optik cayro
Created with Pixso.

Yüksek hassasiyetli navigasyon ve stabilizasyon için MEMS Gyro Chips Fiber Optic Gyro PCB

Yüksek hassasiyetli navigasyon ve stabilizasyon için MEMS Gyro Chips Fiber Optic Gyro PCB

Marka Adı: Firepower
Model Numarası: MGC150-P05
Moq: 1
fiyat: Anlaşılabilir
Ödeme Şartları: T/T
Tedarik Yeteneği: 500/ay
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Ürün Adı:
GYRO PCB
Aralık:
150deg/s
Bant genişliği:
> 30Hz
Bias @ 25 ℃:
15dph
Önyargı stabilitesi (10 s yumuşatma):
0.5dph
Önyargı tekrarlanabilirliği (haftalık tekrarlanabilirlik:
2dph
Titreşim güvenilirliği (güç - açık)):
4000g , 0.5ms
Ambalaj bilgileri:
sünger+kutu
Yetenek temini:
500/ay
Vurgulamak:

Yüksek hassasiyetli MEMS Gyro Çipleri

,

Navigasyon Fiber Optic Gyro PCB

,

Yüksek hassasiyetli fiber optik gyro PCB

Ürün Açıklaması

Yüksek hassasiyetli navigasyon ve stabilizasyon için MEMS Gyro Chips Fiber Optic Gyro PCB



PCB tasarımı:

VCP, VREF, VBUF ve VREG çubukları için koplama kondansatörleri mümkün olduğunca çubuklara yakın yerleştirilmeli ve izlerin eşdeğer direnci en aza indirilmelidir.VREF için koplama kapasitörlerinin diğer uçları, VBUF ve VREG, en yakın AVSS _ LN'ye bağlanır ve daha sonra manyetik bir boncuk aracılığıyla sinyal zemine bağlanır. VCC ve VIO için koplama kondansatörleri de karşılık gelen pinlere yakın yerleştirilir.VCC normal işlevdeyken, toplam akım yaklaşık 35 mA olacaktır, bu da voltaj istikrarını sağlamak için geniş bir PCB izi gerektirir.Stres yoğunluğu alanlarından kaçınmak için bileşenleri bulunBüyük ısı dağıtım elemanlarından ve dış mekanik temas, ekstrüzyon ve çekim alanlarından kaçınmak gerekir.Ayrıca konumlandırma vidalarının genel kurulum sırasında çarpmaya eğilimli olduğu alanlar.

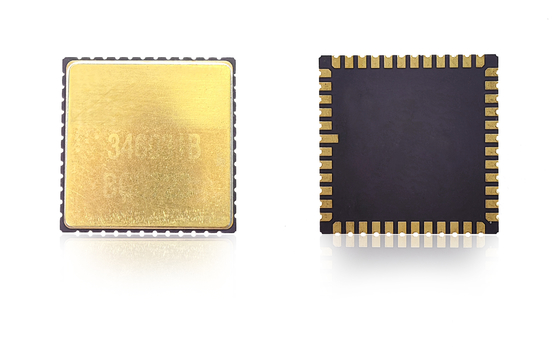

Yüksek hassasiyetli navigasyon ve stabilizasyon için MEMS Gyro Chips Fiber Optic Gyro PCB 0

Ürün hakkında

performansı   MGZ332HC-P1 MGZ332HC-P5 MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1 MGZ330HC-A1
Aralık deg/s 400 400 400 400 400 100
Bant Genişliği @ 3DB özelleştirilmiş) Hz 90 180 200 200 300 50
Çıktı doğruluğu ((dijital SPI) Bitler 24 24 24 24 24 24
Çıkış oranı (ODR) (özel) Hz 12K. 12K. 12K. 12K. 12K. 12K.
Gecikme (özel) ms <3 <1.5 <1.5 <1.5 < 1 < 6
Bias istikrarı deg/hr ((1o) <0.05 <0.05 <0.1 <0.5 <0.1 <0.02
Bias istikrarı (1σ 10s) deg/hr ((1o) <0.5 <0.5 < 1 < 5 < 1 <0.1
Bias istikrarı (1σ 1s) deg/hr ((1o) <1.5 <1.5 <3 <15 <3 <0.3
Sıcaklık üzerindeki önyargı hatası (1σ) deg/hr ((1o) < 5 < 5 < 10 <30 10 5
Bias sıcaklık değişimleri, kalibre ((1σ) deg/hr ((1o) <0.5 <0.5 < 1 < 10 < 1 <0.5
Önyargı tekrarlanabilirliği deg/hr ((1o) <0.5 <0.5 <0.5 <3 <0.3 <0.1
25°C'de ölçek faktörü lsb/deg/s 20000 20000 16000 16000 20000 80000
Ölçek faktörü tekrarlanabilirliği (1σ) ppm (((1o) <20 ppm <20 ppm <20 ppm <20 ppm < 100 ppm < 100 ppm
Ölçek faktörü ve sıcaklık (1σ) ppm (((1o) 100 ppm 100 ppm < 100 ppm < 100 ppm < 300 ppm < 300 ppm
Ölçek faktörünün doğrusal olmaması (1σ) ppm 100 ppm 100 ppm < 150 ppm < 150 ppm < 300 ppm < 300 ppm
Çemberli rastgele yürüyüş ((ARW) °/√h <0.025 <0.025 <0.05 <0.25 <0.05 <0.005
Gürültü ((Sıradan Sıraya) deg/s <0.15 <0.3 <0.35 <0.4 <0.25 <0.015
GValue hassasiyeti °/saat/g < 1 < 1 < 1 <3 < 1 < 1
Titreleme düzeltme hatası ((12gRMS,20-2000) °/saat/g ((rms) < 1 < 1 < 1 <3 < 1 < 1
Güçlenme süresi ( geçerli veriler) s 750m
Sensör Rezonans Frekansı hz 10.5k-13.5k.
Çevreye uygunluk
Çarpışma (açık güç) 500 gram, 1 dakika.
Çarpışma direnci (kuvayı kapat) 10000g, 10ms.
titreşim (güç açık) 18g rms (20Hz ila 2kHz)
Çalışma sıcaklığı -40°C----+85°C
Depolama sıcaklığı -55°C----+125°C
Besleme voltajı 5±0,25V
Mevcut tüketim 45ma





Yüksek hassasiyetli navigasyon ve stabilizasyon için MEMS Gyro Chips Fiber Optic Gyro PCB 1



Kurulum

Yüksek performanslı MEMS jiroskopu yüksek hassasiyetli bir test ekipmanıdır.Aygıtın PCB kartına monte edilmesi sırasında aşağıdaki yönleri dikkate alınması önerilir:1. Sensörün PCB'ye yerleştirilmesini değerlendirmek ve optimize etmek için, tasarım aşamasında aşağıdaki yönleri dikkate almak ve ek araçlar kullanmak önerilir:Sıcak taraftaMekanik gerginlik için: bükme ölçümü ve/veya sonlu eleman simülasyonu;düşme testi yapılır.- 2. It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis): Genellikle PCB kalınlığının minimumda tutulması önerilir (önerilen: 1.6 ~ 2.0 mm), çünkü ince bir PCB kartının doğal gerginliği küçüktür;- Sensörü düğmenin hemen altına veya düğmeye yakın yerleştirmek mekanik stres nedeniyle önerilmez.Sensörün çok sıcak bir noktaya, örneğin bir denetleyici veya grafik çipine yakın yerleştirilmesi tavsiye edilmez, çünkü bu PCB kartını ısıtabilir ve sensörün sıcaklığının yükselmesine neden olabilir.
