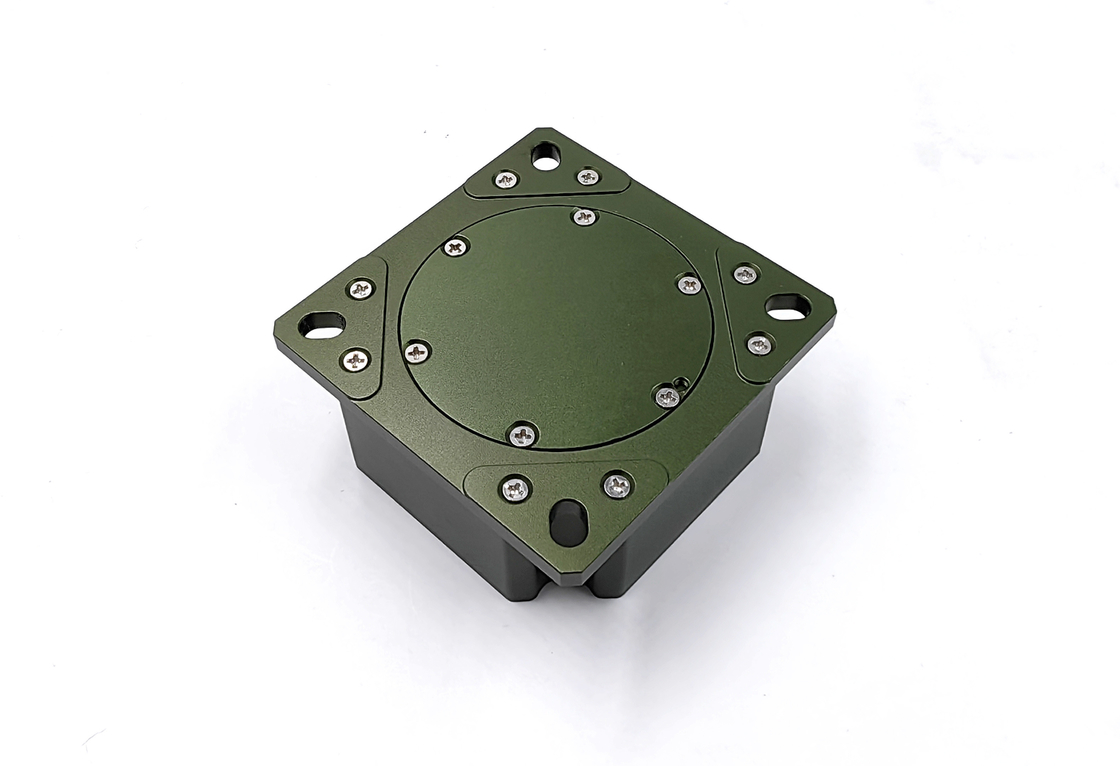

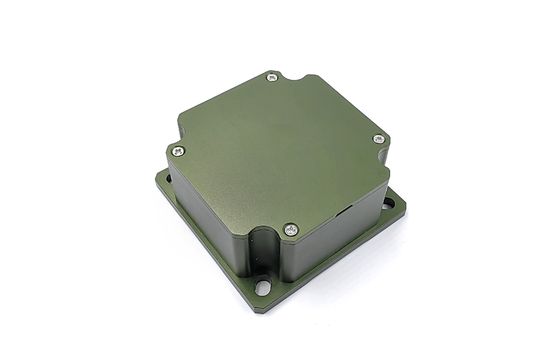

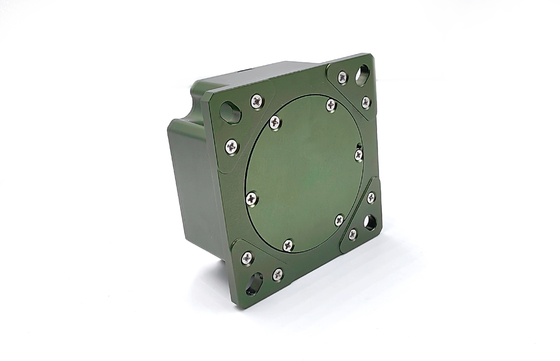

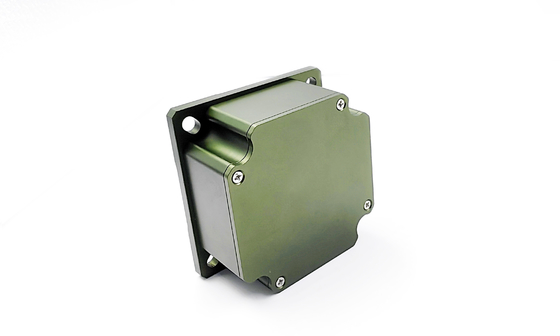

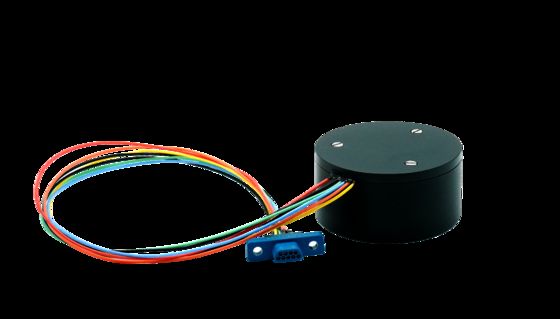

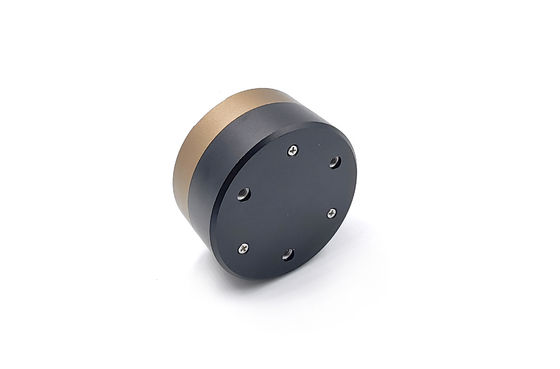

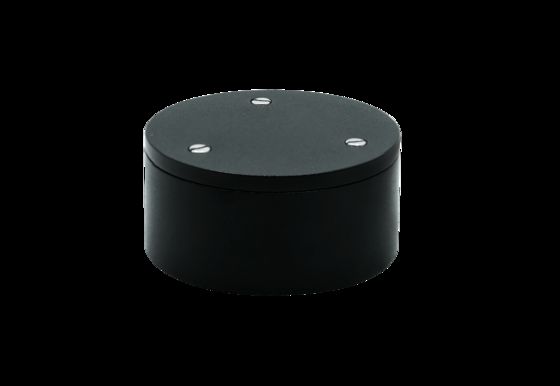

RS422 Dijital İletişimli Yüksek Dinamik Aralık Sis Giroskop Sensörü

RS422 Dijital İletişim ile Yüksek Dinamik Aralık Sis Giroskop Sensörü

ÜRÜN TESVİFİ

Bu ürün, ürünün hassas eksen boyunca taşıyıcının açı hızını ölçmek için kullanılan optik Sagnac etkisine dayalı bir eylemsizlik açı hızı sensörüdür.Ürünün açı hızı algılayıcı birimi optik fiber halkasıdır., ve dış fiziksel açı hızından kaynaklanan saat yönünde ve saat yönünde yayılan ışığın optik yol farkını çıkarmak için dijital kapalı döngü algılama devresini benimsemiştir,optik fiber halka tarafından algılanırAynı zamanda, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.

Tasarım

a) Optik yol birimi bir SLD ışık kaynağı, bir optik fiber re, entegre bir optik faz modülatörü, bir optik fiber çiftleyici ve bir optik dedektörden oluşur;

(b) Devre birimi bir ışık kaynağı itici devresinden ve bir algılama ve kontrol sinyali devre kartından oluşur;

c) Jiroskop yapısal parçaları.

Ürün yapısı ve özellikleri

Jiroskop yapısı tipik bir optik fiber halka yapısı tasarım şemasını benimser ve minyatürleştirme entegre tasarımından, yapısal istikrar (şok ve titreşim direnci),Anti-resonans, yapısal simetri, kurulum kolaylığı ve termal tasarım (sıcaklık özellikleri) ve diğer yönler dikkate alındı ve mevcut jironun yapısı optimize edildi ve tasarlandı.

Ürün Kullanımı

F60 fiber optik jiroskopu uzun ömürlü, güçlü şok ve titreşim direnci, büyük ölçüm aralığı, yüksek bant genişliği, anında çalıştırma, hızlanmanın neden olduğu sürüklenme yok,ve geniş doğruluk kapsamıGemi, uçak ve araçlarda ve Robot navigasyonu, konumlandırma ve yönelim, istikrar kontrolü ve diğer alanlarda yaygın olarak kullanılabilir.

Girokondüzer iş gücü kaynağı

±5V güç kaynağı, güç kaynağı doğruluğu 5%, güç kaynağı dalgalanması 20mV'den fazla değildir. Tam sıcaklık güç kaynağının maksimum dürtü akımı 1.5A'dır.Oda sıcaklığında sabit durumdaki güç tüketimi 2'den fazla değildir..5W ve tam sıcaklıkta sabit durum güç tüketimi 5W'den fazla değildir.

Ana parametreler

Boyut

Ana Uygulama Alanları
