Kapalı döngü Fiber Optic Giroskop Yüksek hassasiyetli İnersiyonel açısal hız sensörü

Marka Adı:	Firepower
Model Numarası:	F50A
Moq:	1 adet
fiyat:	US$2,800.00~3,000.00
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	ayda 100 adet

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Shenzhen, Çin

Sertifika:

Ölçüm aralığı:

-500~+500°/s

sıfır önyargı kararlılığı:

≤0,05°/saat, 10s

Sıfır Sapma Tekrarlanabilirliği:

≤0,05°/saat

Rastgele yürüyüş katsayısı:

≤0,006°/√h

Ölçek faktörü doğrusal olmama:

≤30ppm

Ölçek faktörü tekrarlanabilirliği:

≤30ppm

Ölçek faktörü asimetrisi:

≤30ppm

Başlangıç saati:

≤1s

Bant genişliği:

500 Hz

Güç kaynağı:

±5±0,15V

Güç:

≤6W

Çalışma sıcaklığı:

-40~+70°C

Depolama sıcaklığı:

-55~+85°C

Titreşim:

20~2000Hz, 0.06g2/Hz

Etki:

30g, 11ms

Baud Hızı:

921600 ((Kustomlaştırılabilir) bps

Çıkış Modu:

RS-422

Bağlantı:

J30J-15TJL/(Kustomlaştırılabilir)

Genel boyutlar:

50mm*50mm*32

Kurulum boyutları:

43mm*43mm

Ambalaj bilgileri:

sünger ve kutu

Yetenek temini:

ayda 100 adet

Vurgulamak:

İnersyal açısal hız sensörü

Yüksek hassasiyetli fiber optik jiroskop

Kapalı döngü Fiber Optic Giroskopu

Ürün Açıklaması

Yakın döngü Fiber Optic Giroskop Yüksek hassasiyetli İnersyal açısal hız sensörü

Teknik özellikler

Ölçme aralığı	-500~+500°/s
Sıfır yanılsama istikrarı	≤0.05°/h, 10 saniye
Sıfır önyargı tekrarlanabilirliği	≤0.05°/h
Rastgele yürüyüş katsayısı	≤0,006°/√h
Ölçek faktörü doğrusal olmaması	≤ 30 ppm
Ölçek faktörü tekrarlanabilirliği	≤ 30 ppm
Ölçek faktörü asimetrisi	≤ 30 ppm
Başlama saati	≤1s
Bant genişliği	500Hz
Güç kaynağı	±5±0,15V
Güç	≤6W
Çalışma sıcaklığı	-40~+70°C
Depolama sıcaklığı	-55~+85°C
titreşim	20~2000Hz, 0.06g2/Hz
Etkisi	30g, 11ms
Baud oranı	921600 ((Kustomlaştırılabilir) bps
Çıkış modu	RS-422
Bağlantı	J30J-15TJL/(Kustomlaştırılabilir)
Genel boyutlar	50mm50mm32
Kurulum boyutları	43mm*43mm

Ürün Genel Görünümü

Bu ürün, ürünün hassas eksen boyunca taşıyıcının açı hızını ölçmek için kullanılan optik Sagnac etkisine dayalı bir eylemsizlik açı hızı sensörüdür.Ürünün açı hızı algılayıcı birimi optik fiber halkasıdır., dış fiziksel açı hızından kaynaklanan saat yönünde ve saat yönünün tersine yayılan ışığın optik yol farkını çıkarmak için dijital kapalı döngü algılama devresine geçilir,optik fiber halka tarafından algılanır, ve bu arada optik yol farkı sinyalinden dönüştürülen bir voltaj sinyali, sinyalin modülasyonu ve demodülasyonu gerçekleştirilebilmesi için kapalı döngü geri bildirime ve kontrolüne maruz kalır,ve açısal hız sinyali algılama amacına ulaşılır.

İşlevsellik

Bu ürün, tek eksenli açısal artış bilgileri ve iç sıcaklık bilgileri sağlayan optik bir açısal hız algılama ünitesi ve bir sinyal algılama ünitesinden oluşur.

Başvurular

Ürünler esas olarak orta hassasiyetli inersiyel navigasyon sistemleri, konumlandırma ve yönelim sistemleri ve servo stabilizasyon sistemleri gibi uygulamalar için uygundur.

Bileşenler

Optik yol bileşenleri
Algılama ve kontrol sinyali devre kartı
Optik lif halka iskeleti, kabuğu ve diğer yapısal parçaları

Boyutları

Toplam boyut (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H)
Kurulum boyutu (mm): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3.2 mm × 4

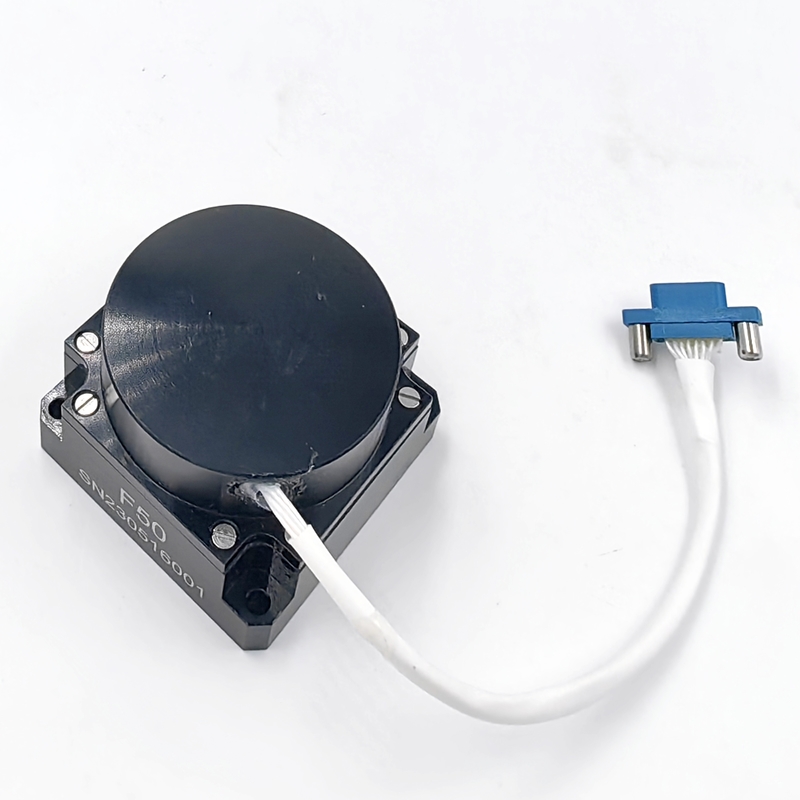

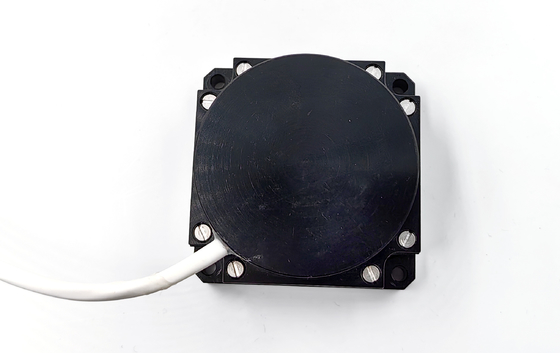

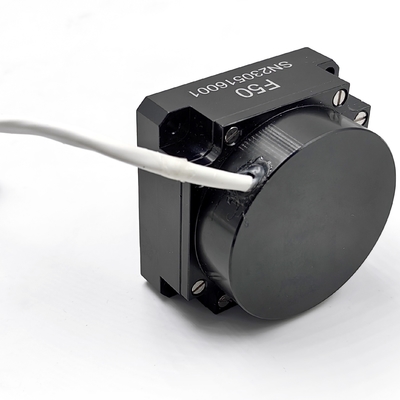

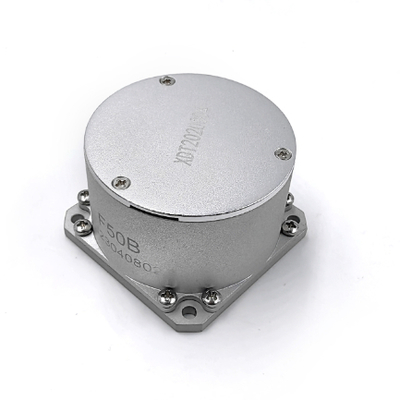

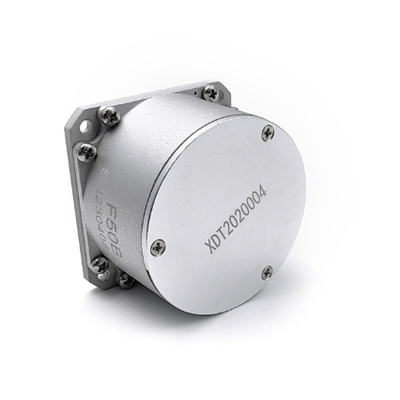

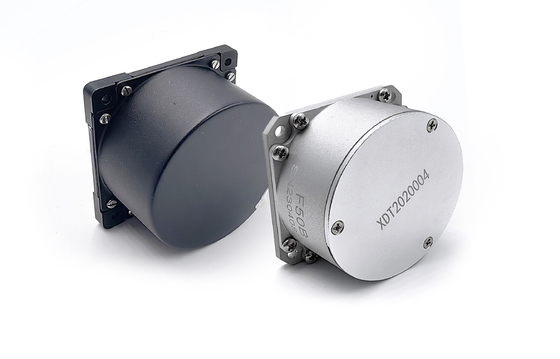

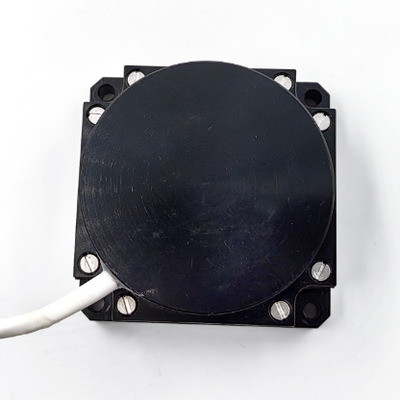

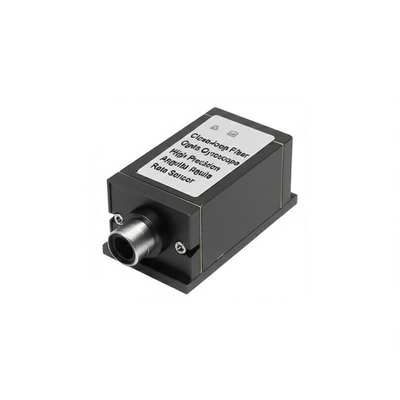

Ürün Görüntüsü

Elektrikli arayüz

Ana nokta numarası	Tanımlama	Yorum
1	+5V	Güç kaynağı girişi
2	GND	Güç zemini
3	- Hayır.	Sınırlı
4	RXD+	Girodferansiyel sıralama ve düzeltme
5	TXD+	Giroskopik RS422 çıkışı pozitif
6	+5V	Güç kaynağı girişi
7	GND	Güç zemini
8	RXD-	Giromüdafiye kapısı negatif.
9	TXD-	Giroskopik RS422 çıkışı negatif.
