Analog Çıkışlı Tek Eksenli Kuvars İvmeölçer Yağ Sondajı için Titreşim Sensörü

Petrol Sondajı için Analog Çıkışlı Tek Eksenli Kuvars İvmeölçer Titreşim Sensörü

• Ürün Açıklaması

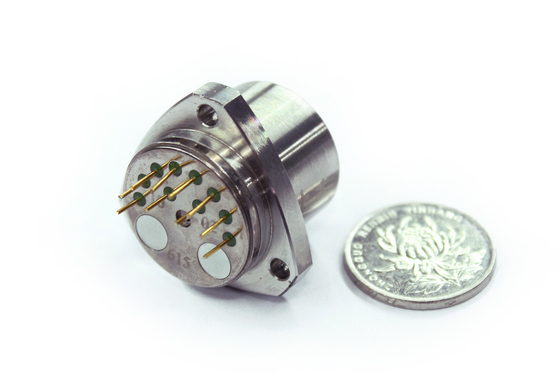

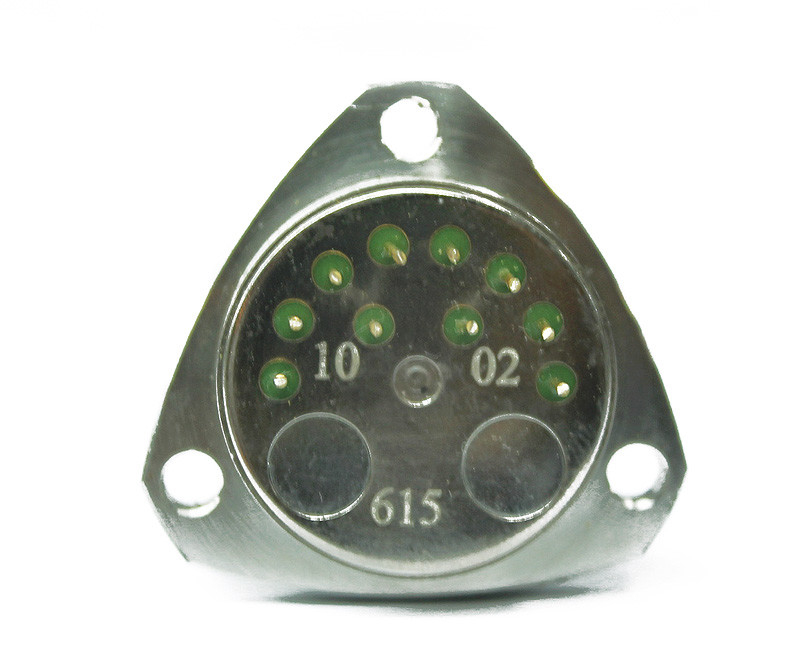

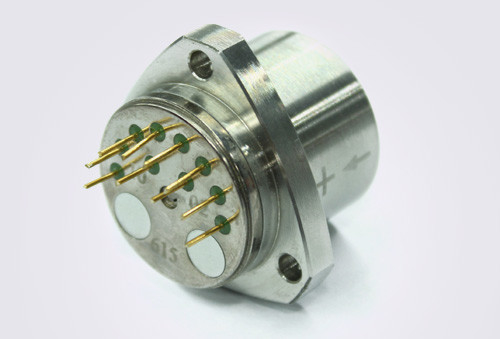

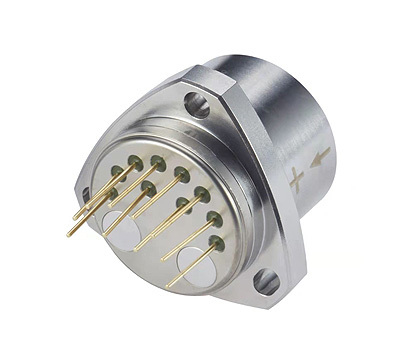

  ACC2 Serisi Titreşim İvme Sensörü ±100 g'ye kadar ölçüm yapabilen, yüksek hassasiyetli, geniş aralıklı bir ivmeölçerdir. Mükemmel uzun süreli kararlılık, tekrarlanabilirlik, hızlı başlatma performansı, güçlü çevresel uyum ve yüksek güvenilirlik sunar. Sensör hem statik hem de dinamik ölçümler için uygundur ve ayrıca standart bir titreşim veya eğim sensörü olarak da hizmet verebilir.

  Sensörün çıkış akımı, uygulanan kuvvet veya ivme ile doğrusal bir ilişki sürdürür. Kullanıcılar, uygun bir örnekleme direnci hesaplayıp seçerek yüksek hassasiyetli bir çıkış elde edebilirler. Ek olarak, dahili sıcaklık sensörü, önyargı ve ölçek faktörünün telafisini sağlayarak, kullanıcı gereksinimlerine göre ortam sıcaklığının etkisini etkili bir şekilde azaltır.

• Teknik Parametre



  Seri numarası	Parametre	ACC2-01	ACC2-02	ACC2-03
  1	Aralık	±70g,±100g	±70g,±100g	±70g,±100g
  2	Eşik	5μg	5μg	5μg
  3	Önyargı k0/K1	≤±3 mg	≤±3 mg	≤±5 mg
  4	Ölçek faktörü K1	0.8~1.2 mA/g	0.8~1.2 mA/g	0.8~1.2 mA/g
  5	II. Sınıf doğrusal olmayan katsayısı K2	≤±10μg /g2	≤±15μg /g2	≤±20μg /g2
  6	0 g 4-saat kısa vadeli kararlılık	≤10 μg	≤10μg	≤10 μg
  7	1g 4 saatlik kısa vadeli kararlılık	≤10 ppm	≤10 ppm	≤10 ppm
  8	Önyargı ckapsamlı tekrarlanabilirlik σK0 (1σ, 1 ay)	≤10 μg	≤15 μg	≤25 μg
  9	Ölçek faktörü kapsamlı tekrarlanabilirlik σ K1/K1 (1σ, 1 ay)	≤15ppm	≤20 ppm	≤30 ppm
  10	Doğrusal olmayan katsayısı kapsamlı tekrarlanabilirliği K2/K1 (1σ, 1 ay)	≤±10 μg /g2	≤±10 μg /g2	≤±10 μg /g2
  11	Önyargı sıcaklık katsayısı (tam sıcaklık ortalaması)	≤±10 μg /℃	≤±20 μg /℃	≤±30 μg /℃
  12	Ölçek Faktörü Sıcaklık Katsayısı (Sıcaklık Üzerinden Ortalaması Alınmıştır)	≤±20 ppm /℃	≤±30 ppm /℃	≤±50 ppm /℃
  13	Gürültü (840 Ω örnekleme direnci)	≤5mv	≤5mv	≤5mv
  14	Doğal frekans	400~800 Hz	400~800 Hz	400~800 Hz
  15	Bant genişliği	800~2500 Hz	800~2500 Hz	800~2500 Hz
  16	Rastgele titreşim	6g(20-2000Hz)	6g(20-2000Hz)	6g(20-2000Hz)
  17	Darbe	100g,8ms,1/2sin	100g,8ms,1/2sin	100g,8ms,1/2sin
  18	Çalışma sıcaklık aralığı	-55～+85℃	-55～+85℃	-55～+85℃
  19	Depolama sıcaklık aralığı	-60~+120℃	-60~+120℃	60~+120℃
  20	Güç kaynağı	±12~±15V	±12~±15V	±12~±15V
  21	Akım tüketimi	≤±20mA	≤±20mA	≤±20mA
  22	Sıcaklık sensörü	Seçenek	Seçenek	Seçenek
  23	Boyut	Ф25.4X30mm	Ф25.4X30mm	Ф25.4X30mm
  24	Ağırlık	≤80g	≤80g	≤80g






  Boyut çizimi



                 Standart versiyon



      Montaj deliği U şeklindedir



  Kare flanş
