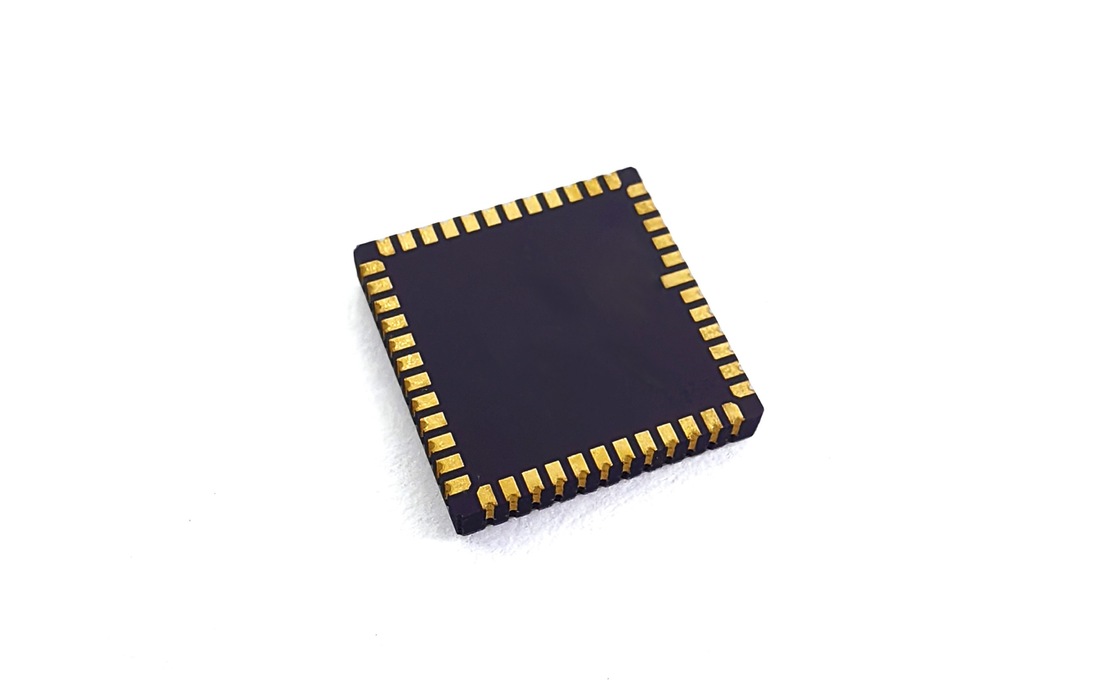

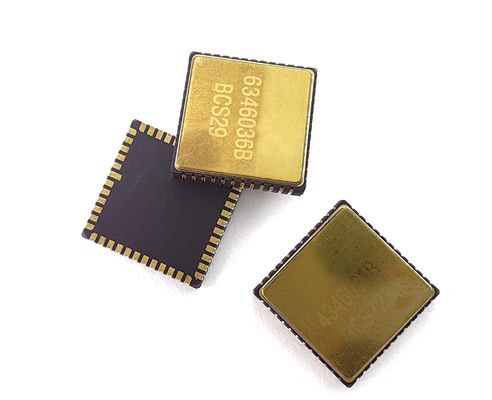

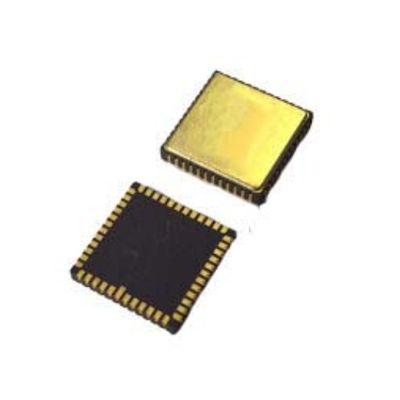

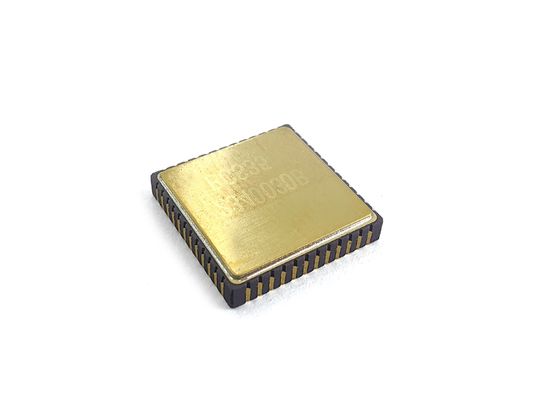

MEMS IMU ve Atalet Navigasyon Sistemleri için Yüksek Kararlılıklı MEMS Jiroskop Çipi

MEMS IMU ve Atalet Navigasyon Sistemleri için Yüksek Kararlılıklı MEMS Jiroskop Çipi

Marka Adı: Firepower
Model Numarası: MGZ221HC-A4
Moq: 1
fiyat: Anlaşılabilir
Ödeme Şartları: T/T,L/C,Western Union
Tedarik Yeteneği: 100 adet/ay
Ayrıntılı Bilgiler
Menşe yeri:
ÇİN
Sertifika:
CE
Ürün adı:
GYRO PCB
Menzil:
400 derece/sn
Bant genişliği:
200Hz, @3dB (özelleştirilebilir)
Çözünürlük:
24 bit
Ölçek faktörü:
16000 lbs/derece/sn @25°C
Gecikme (özel):
<1,5ms
Ambalaj bilgileri:
sünger+kutu
Yetenek temini:
100 adet/ay
Vurgulamak:

IMU için MEMS jiroskop çipi

,

navigasyon için yüksek kararlılıklı jiroskop

,

MEMS atalet navigasyon sistemi çipi

Ürün Açıklaması
MEMS IMU ve İnersyal Navigasyon Sistemleri için Yüksek Istikrarlılıklı MEMS Giroskop Çip
Yüksek hassasiyetli navigasyon için MEMS Gyro Chips Fiber Optic Gyro PCB
VCP, VREF, VBUF ve VREG tuşları için koplama kondansatörleri mümkün olduğunca tuşlara yakın yerleştirilmeli ve izlerin eşdeğer direnci en aza indirilmelidir.
  • VREF, VBUF ve VREG için koplama kondansatörlerinin diğer uçları en yakın AVSS_LN'ye bağlanır ve daha sonra manyetik bir boncuk aracılığıyla sinyal toprağına bağlanır.
  • VCC ve VIO için koplama kondansatörleri de ilgili pinlere yakın yerleştirilir.Voltaj istikrarını sağlamak için geniş bir PCB izi gerektiren.
  • Cihazın pürüzsüz montajı için, paketin altındaki yönlendirmeyi önlemeye çalışın.
  • Gerginlik konsantrasyon alanlarından kaçınmak için bileşenleri bulun. Büyük ısı dağılımı elemanlarından ve dış mekanik temas, ekstrüzyon ve çekim alanlarından kaçınmak gerekir.Ayrıca konumlandırma vidalarının genel kurulum sırasında çarpmaya eğilimli olduğu alanlar.
MEMS IMU ve Atalet Navigasyon Sistemleri için Yüksek Kararlılıklı MEMS Jiroskop Çipi 0
Ürün parametreleri
Performans
MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1
Aralık deg/s 400 400 400
Bant Genişliği @ 3DB özelleştirilmiş Hz 200 200 300
Çıktı doğruluğu ((dijital SPI) Bitler 24 24 24
Çıkış oranı (ODR) (özel) Hz 12K. 12K. 12K.
Gecikme (özel) ms <1.5 <1.5 < 1
Bias istikrarı deg/hr ((1o) <0.1 <0.5 <0.1
Bias istikrarı (1σ 10s) deg/hr ((1o) < 1 < 5 < 1
Bias istikrarı (1σ 1s) deg/hr ((1o) <3 <15 <3
Sıcaklık üzerindeki önyargı hatası (1σ) deg/hr ((1o) < 10 <30 10
Bias sıcaklık değişimleri, kalibre ((1σ) deg/hr ((1o) < 1 < 10 < 1
Önyargı tekrarlanabilirliği deg/hr ((1o) <0.5 <3 <0.3
25°C'de ölçek faktörü lsb/deg/s 16000 16000 20000
Ölçek faktörü tekrarlanabilirliği (1σ) ppm (((1o) <20 ppm <20 ppm < 100 ppm
Ölçek faktörü ve sıcaklık (1σ) ppm (((1o) < 100 ppm < 100 ppm < 300 ppm
Ölçek faktörünün doğrusal olmaması (1σ) ppm < 150 ppm < 150 ppm < 300 ppm
Çemberli rastgele yürüyüş ((ARW) °/√h <0.05 <0.25 <0.05
Gürültü ((Sıradan Sıraya) deg/s <0.35 <0.4 <0.25
GValue hassasiyeti °/saat/g < 1 <3 < 1
Titreleme düzeltme hatası ((12gRMS,20-2000) °/saat/g ((rms) < 1 <3 < 1
Güçlenme süresi ( geçerli veriler) s 750m
Sensör Rezonans Frekansı hz 10.5k-13.5k.
Çevreye uygunluk
  • Çarpışma (güç açık): 500g, 1ms
  • Çarpışma direnci: 10000g, 10ms
  • Titreşim (güç açık): 18g rms (20Hz'den 2kHz'e)
  • Çalışma sıcaklığı: -40°C - +85°C
  • Depolama sıcaklığı: -55°C - +125°C
  • Güçlendirme voltajı: 5±0.25V
  • Akım tüketimi: 45mAA
MEMS IMU ve Atalet Navigasyon Sistemleri için Yüksek Kararlılıklı MEMS Jiroskop Çipi 1
Kurulum
Yüksek performanslı MEMS jiroskopu yüksek hassasiyetli bir test ekipmanıdır.Aygıtın PCB kartına monte edilmesi sırasında aşağıdaki yönleri dikkate alınması önerilir::
  • Sensörün PCB'ye yerleştirilmesini değerlendirmek ve optimize etmek için, tasarım aşamasında aşağıdaki yönleri göz önünde bulundurmak ve ek araçlar kullanmak önerilir:
    • Sıcak tarafta
    • Mekanik gerilim için: bükme ölçümü ve/veya sonlu eleman simülasyonu
    • Çarpışmaya dayanıklılık: Hedef uygulamanın PCB'si önerilen şekilde lehimlendikten sonra, bir düşme testi yapılır.
  • It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis):
    • Genellikle PCB kalınlığını asgari düzeyde tutmak önerilir (önerilen: 1.6 ~ 2.0 mm), çünkü ince bir PCB kartının doğal gerginliği küçüktür.
    • Sensörün doğrudan düğmenin altına veya düğmeye yakın bir şekilde yerleştirilmesi mekanik stres nedeniyle önerilmez.
    • Bu PCB kartı ısıtabilir ve sensörün sıcaklığı yükselmesine neden olabilir gibi bir denetleyici veya grafik çipi gibi çok sıcak bir noktaya yakın sensör yerleştirmek önerilmez
