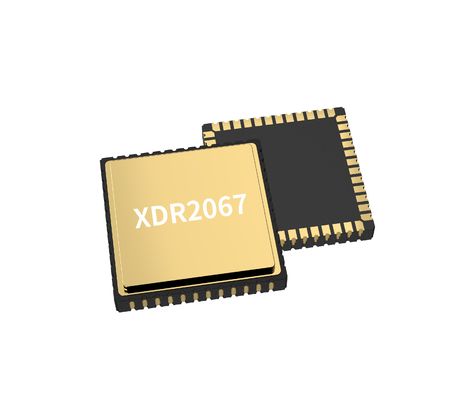

İnersyal Ölçüm Birimi için Düşük Tarafsızlık Dayanıklılığı MEMS Giroskop Çip

İnersyal Ölçüm Birimi için Düşük Tarafsızlık Dayanıklılığı MEMS Giroskop Çip

Marka Adı: Firepower
Model Numarası: MGZ221HC
Moq: 1
fiyat: Anlaşılabilir
Ödeme Şartları: T/T,L/C,Western Union
Tedarik Yeteneği: 100 adet/ay
Ayrıntılı Bilgiler
Menşe yeri:
ÇİN
Ürün adı:
GYRO PCB
Menzil:
400 derece/sn
bant genişliği:
>200Hz, @3dB
Çözünürlük:
24 bit
Ölçek faktörü:
16000 lbs/derece/sn, @25°C
Gecikme (özel):
<1,5ms
Ambalaj bilgileri:
sünger+kutu
Yetenek temini:
100 adet/ay
Vurgulamak:

0.02°/h MEMS jiroskop çipi

,

İnersyal ölçüm için MEMS jiroskopu

,

Yüksek istikrarlı fiber optik gyros

Ürün Açıklaması

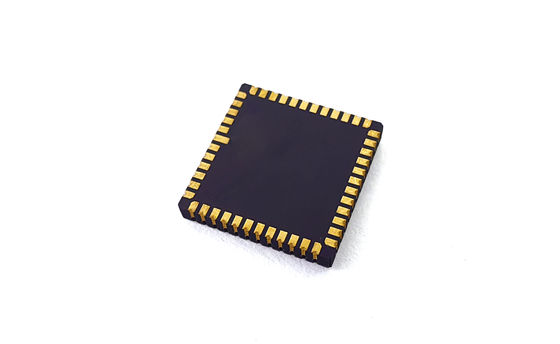

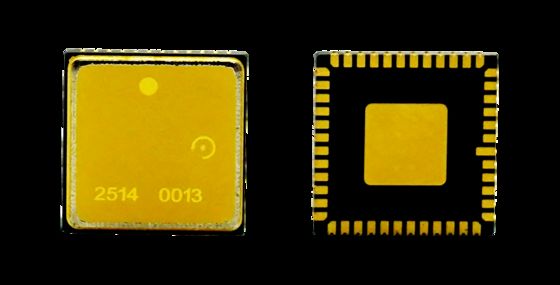

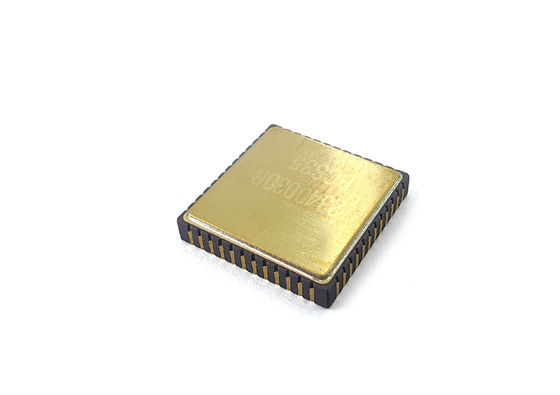

Atalet Ölçüm Birimi için MEMS Jiroskop Çipi

MEMS jiroskop çipimiz, gelişmiş eylemsiz navigasyon ve hareket kontrolü uygulamaları için yüksek hassasiyetli açısal hız algılama sağlar. Havacılık ve uzay düzeyinde güvenilirlik ve endüstriyel düzeyde dayanıklılık ile tasarlanan bu ürün, uzun vadeli doğruluk ve sağlam performans gerektiren platformlar için ultra düşük gürültü, düşük sapma dengesizliği ve mükemmel sıcaklık kararlılığı sağlar.

İHA'lar, otonom robotlar ve endüstriyel ekipmanlar için tasarlanan bu MEMS jiroskop çipi, hızlı dinamik yanıt, kompakt form faktörü ve düşük güç tüketimi sunar; bu da onu gömülü navigasyon sistemleri ve hassas hareket platformları için ideal kılar.

PCB Tasarım Yönergeleri
  • VCP, VREF, VBUF ve VREG pinleri için dekuplaj kapasitörleri, minimum iz direnciyle pinlere mümkün olduğunca yakın yerleştirilmelidir.
  • VREF, VBUF ve VREG için ayırma kapasitörlerinin diğer uçları en yakın AVSS_LN'ye bağlanmalı ve ardından manyetik bir boncuk aracılığıyla toprak sinyaline bağlanmalıdır.
  • VCC ve VIO için dekuplaj kapasitörleri karşılık gelen pinlere yakın yerleştirilmelidir
  • VCC işlemi yaklaşık 35mA akım gerektirir; voltaj kararlılığı için geniş PCB izleri kullanın
  • Sorunsuz montaj için paketin altına yönlendirme yapmaktan kaçının
  • Bileşenleri gerilim yoğunlaşma alanlarından, ısı kaynaklarından ve mekanik temas noktalarından uzağa konumlandırın

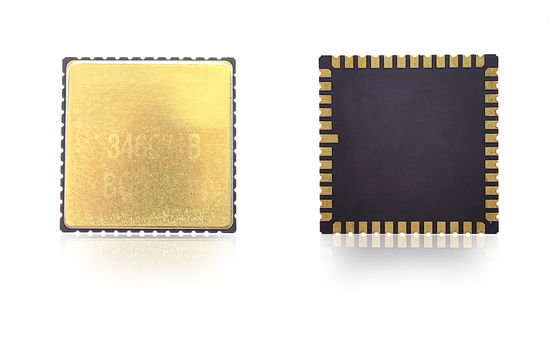

İnersyal Ölçüm Birimi için Düşük Tarafsızlık Dayanıklılığı MEMS Giroskop Çip 0
Teknik Özellikler
Performans Birim MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1
Menzil derece/sn 400 400 400
Bant Genişliği @3DB özelleştirilmiş Hz. 200 200 300
Çıkış doğruluğu (dijital SPI) bitler 24 24 24
Çıktı oranı (ODR) (özelleştirilmiş) Hz. 12K 12K 12K
Gecikme (özelleştirilmiş) Bayan <1,5 <1,5 <1
Önyargı kararlılığı derece/saat(1o) <0,1 <0,5 <0,1
Önyargı kararlılığı (1σ 10s) derece/saat(1o) <1 <5 <1
Önyargı kararlılığı (1σ 1s) derece/saat(1o) <3 <15 <3
Aşırı sıcaklık hatası (1σ) derece/saat(1o) <10 <30 10
Önyargı sıcaklık değişimleri, kalibre edilmiş(1σ) derece/saat(1o) <1 <10 <1
Önyargı tekrarlanabilirliği derece/saat(1o) <0,5 <3 <0,3
25°C'de ölçek faktörü lsb/derece/sn 16000 16000 20000
Ölçek faktörü tekrarlanabilirliği (1σ) sayfa/dakika(1o) <20 sayfa/dakika <20 sayfa/dakika <100ppm
Ölçek faktörü ve sıcaklık (1σ) sayfa/dakika(1o) <100ppm <100ppm <300ppm
Ölçek faktörü doğrusal olmama (1σ) ppm <150ppm <150ppm <300ppm
Açısal rastgele yürüyüş (ARW) °/√sa <0,05 <0,25 <0,05
Gürültü (Tepeden Zirveye) derece/sn <0,35 <0,4 <0,25
GDeğeri duyarlılığı °/saat/g <1 <3 <1
Titreşim düzeltme hatası(12gRMS,20-2000) °/saat/g(rms) <1 <3 <1
Açılış süresi (geçerli veriler) S 750 m
Sensör Rezonans Frekansı hz 10,5k-13,5K
Çevresel Özellikler
  • Etki (güç açık): 500g, 1ms
  • Darbe direnci (kapalı): 10000g, 10ms
  • Titreşim (güç açıkken): 18g rms (20Hz - 2kHz)
  • Çalışma sıcaklığı: -40°C ila +85°C
  • Mağaza sıcaklığı: -55°C ile +125°C arası
  • Besleme gerilimi: 5±0,25V
  • Akım tüketimi: 45ma

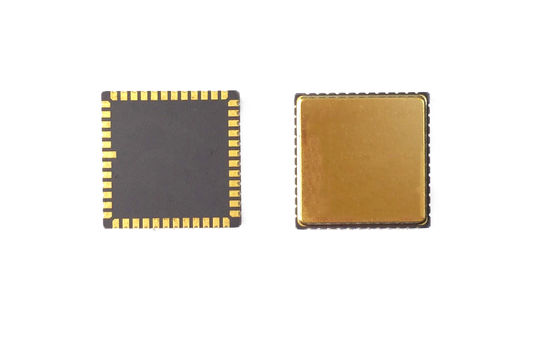

İnersyal Ölçüm Birimi için Düşük Tarafsızlık Dayanıklılığı MEMS Giroskop Çip 1
Kurulum Yönergeleri

Yüksek performanslı MEMS jiroskopu yüksek hassasiyetli bir test ekipmanıdır. Optimum tasarım performansına ulaşmak için aşağıdaki kurulum önerilerini dikkate alın:

  • Termal analiz, mekanik stres simülasyonu (bükülme ölçümü/FEA) ve darbe sağlamlığı testini kullanarak sensör yerleşimini değerlendirin
  • Aşağıdakilerden uygun mesafeyi koruyun:
    • PCB kalınlık önerileri: Doğal stresi en aza indirmek için 1,6-2,0 mm
    • Düğmeler/mekanik stres noktaları
    • PCB sıcaklığını artırabilecek ısı kaynakları (kontrolörler, grafik yongaları)
  • Mekanik strese, bükülmeye veya termal genleşmeye yatkın alanlara yerleştirmekten kaçının
