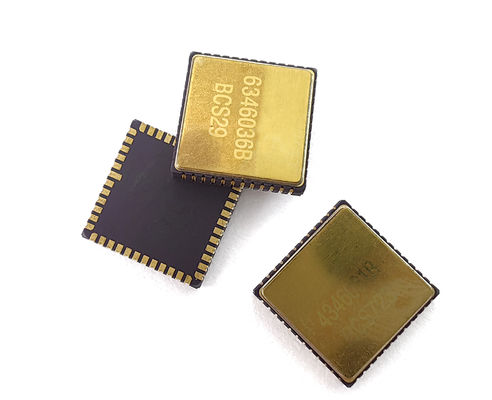

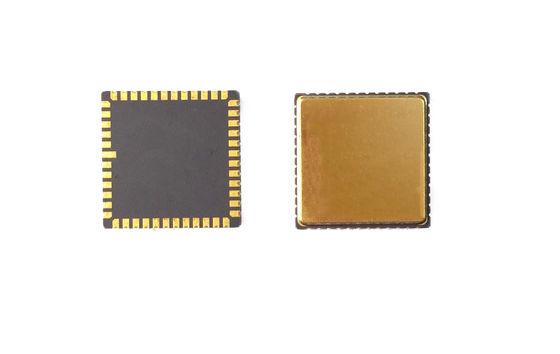

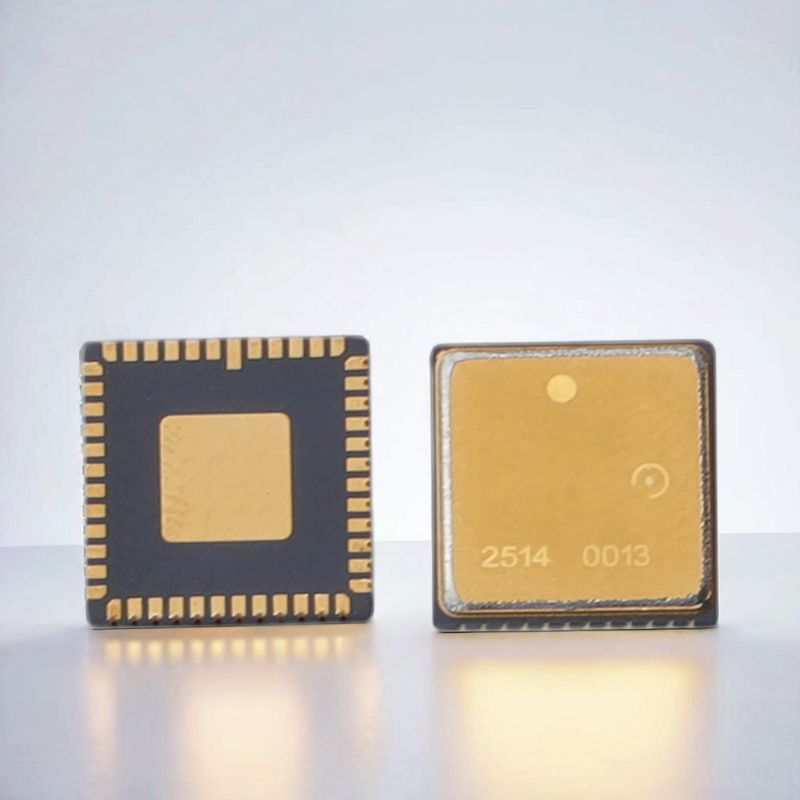

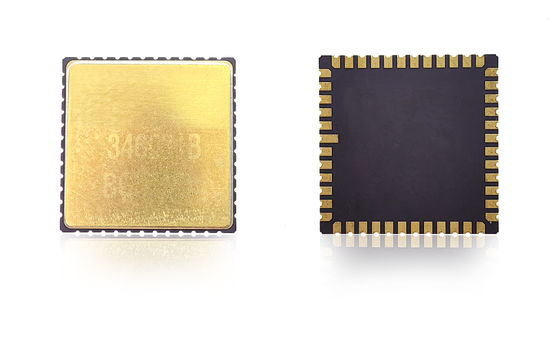

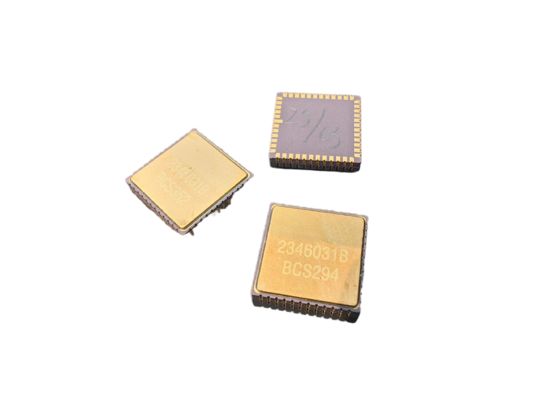

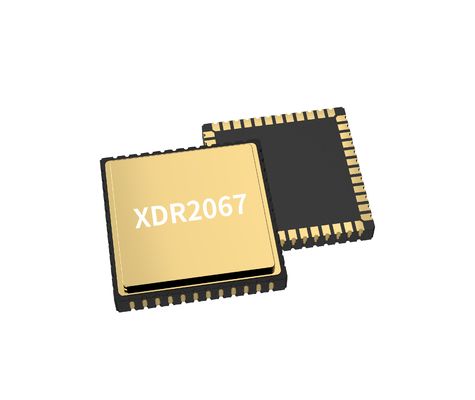

OEM IMU Entegrasyonu için Yüksek Istikrarlı İnersyal Sensör MEMS Gyro Çip

OEM IMU Entegrasyonu için Yüksek Istikrarlı İnersyal Sensör MEMS Gyro Çip

Marka Adı: Firepower
Model Numarası: MGZ318HC-A1
Moq: 1
fiyat: Anlaşılabilir
Ödeme Şartları: T/T
Tedarik Yeteneği: 500/ay
Ayrıntılı Bilgiler
Menşe yeri:
ÇİN
Ürün adı:
GYRO PCB
Menzil:
400 derece/sn
bant genişliği:
>200Hz
Önyargı kararlılığı:
<0,1°/saat
Önyargı Kararlılığı (1σ 10s):
<1°/saat
Önyargı Kararlılığı (1σ 1s):
3 °/s
Ambalaj bilgileri:
sünger+kutu
Yetenek temini:
500/ay
Ürün Açıklaması
OEM IMU Entegrasyonu için Yüksek Kararlılık Atalet Sensörü MEMS Gyro Çipi

MEMS jiroskop çipimiz, gelişmiş eylemsiz navigasyon ve hareket kontrolü uygulamaları için yüksek hassasiyetli açısal hız algılama sağlar. Havacılık ve uzay düzeyinde güvenilirlik ve endüstriyel düzeyde dayanıklılık ile tasarlanan bu ürün, uzun vadeli doğruluk ve sağlam performans gerektiren platformlar için ultra düşük gürültü, düşük sapma dengesizliği ve mükemmel sıcaklık kararlılığı sağlar.

İHA'lar, otonom robotlar ve endüstriyel ekipmanlar için tasarlanan bu MEMS jiroskop çipi, hızlı dinamik yanıt, kompakt form faktörü ve düşük güç tüketimi sunar; bu da onu gömülü navigasyon sistemleri ve hassas hareket platformları için ideal kılar.

PCB Tasarım Yönergeleri
  • VCP, VREF, VBUF ve VREG pinleri için dekuplaj kapasitörleri, minimum iz eşdeğer direnciyle pinlere mümkün olduğunca yakın yerleştirilmelidir.
  • VREF, VBUF ve VREG için ayırma kapasitörlerinin diğer uçları en yakın AVSS_LN'ye bağlanmalı ve ardından manyetik bir boncuk aracılığıyla toprak sinyaline bağlanmalıdır.
  • VCC ve VIO için dekuplaj kapasitörleri karşılık gelen pinlere yakın yerleştirilmelidir
  • VCC işlemi yaklaşık 35 mA akım gerektirir; voltaj kararlılığını sağlamak için geniş PCB izleri kullanın
  • Sorunsuz montaj için paketin altına yönlendirme yapmaktan kaçının
  • Bileşenleri gerilim yoğunlaşma alanlarından, büyük ısı dağıtma elemanlarından, mekanik temas noktalarından ve bükülmeye eğilimli konumlardan kaçınacak şekilde konumlandırın
OEM IMU Entegrasyonu için Yüksek Istikrarlı İnersyal Sensör MEMS Gyro Çip 0
Performans Özellikleri
Performans Birim MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1
Menzil derece/sn 400 400 400
Bant Genişliği @3DB özelleştirilmiş Hz. 200 200 300
Çıkış doğruluğu (dijital SPI) bitler 24 24 24
Çıktı oranı (ODR) (özelleştirilmiş) Hz. 12K 12K 12K
Gecikme (özelleştirilmiş) Bayan <1,5 <1,5 <1
Önyargı kararlılığı derece/saat(1o) <0,1 <0,5 <0,1
Önyargı kararlılığı (1σ 10s) derece/saat(1o) <1 <5 <1
Önyargı kararlılığı (1σ 1s) derece/saat(1o) <3 <15 <3
Aşırı sıcaklık hatası (1σ) derece/saat(1o) <10 <30 10
Önyargı sıcaklık değişimleri, kalibre edilmiş(1σ) derece/saat(1o) <1 <10 <1
Önyargı tekrarlanabilirliği derece/saat(1o) <0,5 <3 <0,3
25°C'de ölçek faktörü lsb/derece/sn 16000 16000 20000
Ölçek faktörü tekrarlanabilirliği (1σ) sayfa/dakika(1o) <20 sayfa/dakika <20 sayfa/dakika <100ppm
Ölçek faktörü ve sıcaklık (1σ) sayfa/dakika(1o) <100ppm <100ppm <300ppm
Ölçek faktörü doğrusal olmama (1σ) ppm <150ppm <150ppm <300ppm
Açısal rastgele yürüyüş (ARW) °/√sa <0,05 <0,25 <0,05
Gürültü (Tepeden Zirveye) derece/sn <0,35 <0,4 <0,25
GDeğeri duyarlılığı °/saat/g <1 <3 <1
Titreşim düzeltme hatası(12gRMS,20-2000) °/saat/g(rms) <1 <3 <1
Açılış süresi (geçerli veriler) S 750 m
Sensör Rezonans Frekansı hz 10,5k-13,5K
Çevresel Özellikler
  • Etki (güç açık): 500g, 1ms
  • Darbe direnci (kapalı): 10000g, 10ms
  • Titreşim (güç açık): 18g rms (20Hz - 2kHz)
  • Çalışma sıcaklığı: -40°C ila +85°C
  • Mağaza sıcaklığı: -55°C ile +125°C arası
  • Besleme gerilimi: 5±0,25V
  • Akım tüketimi: 45mA
OEM IMU Entegrasyonu için Yüksek Istikrarlı İnersyal Sensör MEMS Gyro Çip 1
Kurulum Yönergeleri

Bu yüksek performanslı MEMS jiroskopu hassas bir ekipmandır. Optimum performans için şu kurulum önerilerini dikkate alın:

  • Termal analiz, bükülme ölçümü ve sonlu eleman simülasyonunu kullanarak sensör yerleşimini değerlendirin
  • Darbe sağlamlığını doğrulamak için lehimlemeden sonra düşme testleri yapın
  • Stres yoğunlaşma noktalarından mesafeyi koruyun:
    • Doğal stresi en aza indirmek için 1,6-2,0 mm PCB kalınlığı kullanın
    • Düğmelerin veya mekanik stres noktalarının yakınına yerleştirmekten kaçının
    • Denetleyiciler veya grafik yongaları gibi ısı kaynaklarından uzak tutun
