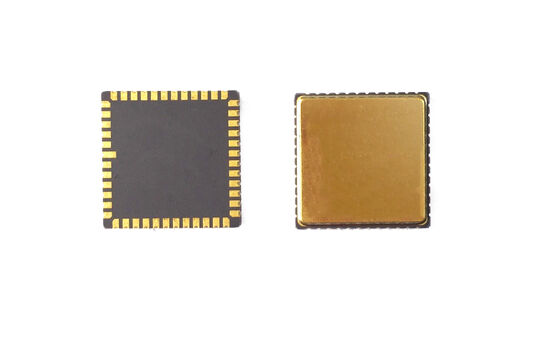

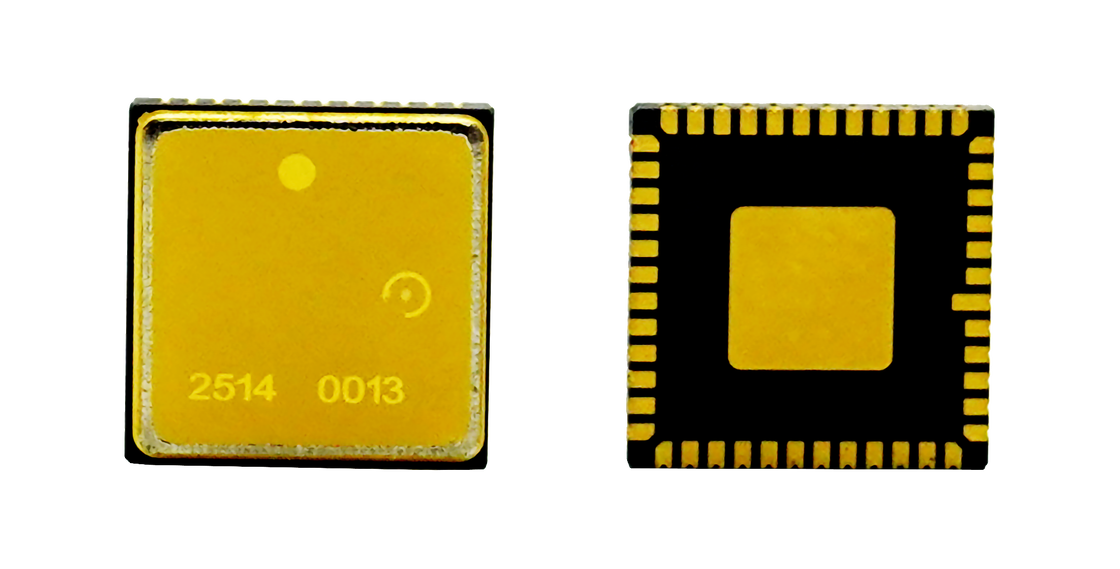

UAV ve navigasyon için navigasyon derecesi MEMS jiroskop çipi

UAV ve navigasyon için navigasyon derecesi MEMS jiroskop çipi

Marka Adı: Firepower
Model Numarası: MGZ221HC
Moq: 1
fiyat: Anlaşılabilir
Ödeme Şartları: T/T,L/C,Western Union
Tedarik Yeteneği: 100 adet/ay
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Ürün Adı:
GYRO PCB
Menzil:
400 derece/sn
bant genişliği:
>200Hz, @3dB
Çözünürlük:
24 bit
Ölçek faktörü:
16000 lbs/derece/sn, @25°C
Gecikme (özel):
<1,5ms
Ambalaj bilgileri:
sünger+kutu
Yetenek temini:
100 adet/ay
Vurgulamak:

navigasyon derecesi MEMS jiroskop çipi

,

UAV navigasyonu için MEMS jiroskopu

,

garantili fiber optik jiroskop

Ürün Açıklaması
UAV ve navigasyon için navigasyon derecesi MEMS jiroskop çipi
İnersyal ölçüm için yüksek hassasiyetli MEMS jiroskopu
Bizim MEMS jiroskop çipimiz gelişmiş inersiyel navigasyon ve hareket kontrol uygulamaları için yüksek hassasiyetli açı hızı algılama sağlar.Havacılık düzeyinde güvenilirlik ve endüstriyel sınıf dayanıklılık ile tasarlanmış, uzun süreli doğruluk ve sağlam performans gerektiren platformlar için ultra düşük gürültü, düşük yanılsama istikrarsızlığı ve mükemmel sıcaklık istikrarını sağlar.
UAV'ler, özerk robotlar ve endüstriyel ekipmanlar için tasarlanan bu MEMS jiroskopik çipi hızlı dinamik tepki, kompakt form faktörü,ve düşük güç tüketimiyle yerleşik navigasyon sistemleri ve hassas hareket platformları için ideal hale gelmektedir..
PCB Tasarım Kılavuzları
  • VCP, VREF, VBUF ve VREG perdeleri için koparma kondansatörleri, iz direncini en aza indirerek perdelere mümkün olduğunca yakın yerleştirilmelidir.
  • VREF, VBUF ve VREG için koplama kondansatörlerinin diğer uçları en yakın AVSS_LN'e bağlanmalı ve daha sonra manyetik bir boncuk aracılığıyla zemine sinyal verilmelidir.
  • VCC ve VIO için koplama kapasitörleri karşılık gelen pinlere yakın yerleştirilmelidir.
  • VCC çalışması yaklaşık 35mA akım gerektirir - voltaj istikrarı için geniş PCB izleri kullanın
  • Pürüzsüz montaj için paket altındaki yönlendirme kaçının
  • Bileşenleri gerginlik konsantrasyon alanlarından, ısı kaynaklarından ve mekanik temas noktalarından uzak tutun.

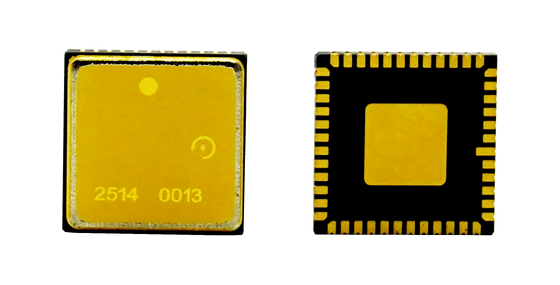

UAV ve navigasyon için navigasyon derecesi MEMS jiroskop çipi 0
Teknik özellikler
Performans Birim MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1
Aralık deg/s 400 400 400
Bant Genişliği @ 3DB özelleştirilmiş Hz 200 200 300
Çıktı doğruluğu ((dijital SPI) Bitler 24 24 24
Çıkış oranı (ODR) (özel) Hz 12K. 12K. 12K.
Gecikme (özel) ms <1.5 <1.5 < 1
Bias istikrarı deg/hr ((1o) <0.1 <0.5 <0.1
Bias istikrarı (1σ 10s) deg/hr ((1o) < 1 < 5 < 1
Bias istikrarı (1σ 1s) deg/hr ((1o) <3 <15 <3
Sıcaklık üzerindeki önyargı hatası (1σ) deg/hr ((1o) < 10 <30 10
Bias sıcaklık değişimleri, kalibre ((1σ) deg/hr ((1o) < 1 < 10 < 1
Önyargı tekrarlanabilirliği deg/hr ((1o) <0.5 <3 <0.3
25°C'de ölçek faktörü lsb/deg/s 16000 16000 20000
Ölçek faktörü tekrarlanabilirliği (1σ) ppm (((1o) <20 ppm <20 ppm < 100 ppm
Ölçek faktörü ve sıcaklık (1σ) ppm (((1o) < 100 ppm < 100 ppm < 300 ppm
Ölçek faktörünün doğrusal olmaması (1σ) ppm < 150 ppm < 150 ppm < 300 ppm
Çemberli rastgele yürüyüş ((ARW) °/√h <0.05 <0.25 <0.05
Gürültü ((Sıradan Sıraya) deg/s <0.35 <0.4 <0.25
GValue hassasiyeti °/saat/g < 1 <3 < 1
Titreleme düzeltme hatası ((12gRMS,20-2000) °/saat/g ((rms) < 1 <3 < 1
Güçlenme süresi ( geçerli veriler) s 750m
Sensör Rezonans Frekansı hz 10.5k-13.5k.
Çevre Özellikleri
  • Çarpışma (güç açık): 500g, 1ms
  • Çarpışma direnci: 10000g, 10ms
  • Titreşim (güç açık): 18g rms (20Hz'den 2kHz'e)
  • Çalışma sıcaklığı: -40°C - +85°C
  • Depolama sıcaklığı: -55°C - +125°C
  • Güçlendirme voltajı: 5±0.25V
  • Akım tüketimi: 45ma

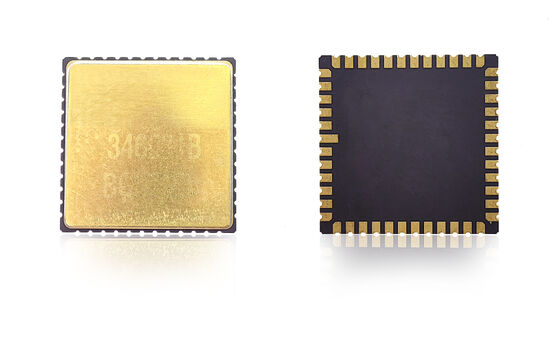

UAV ve navigasyon için navigasyon derecesi MEMS jiroskop çipi 1
Kurulum Rehberleri
Yüksek performanslı MEMS jiroskopu yüksek hassasiyetli bir test ekipmanıdır. En iyi tasarım performansına ulaşmak için, aşağıdaki kurulum önerilerini göz önünde bulundurun:
  • Isı analizi, mekanik stres simülasyonu (bükme ölçümü/FEA) ve çarpma dayanıklılığı testleri kullanarak sensör yerleşiminin değerlendirilmesi
  • Aşağıdakilerden uygun mesafeyi koruyun:
    • PCB kalınlığı tavsiyeleri: 1.6-2.0mm doğal stresin en aza indirgenmesi için
    • Düğmeler/mekanik stres noktaları
    • PCB sıcaklığını artırabilecek ısı kaynakları (kontrolörler, grafik yongaları)
  • Mekanik gerginlik, bükülme veya ısı genişlemesine eğilimli alanlara yerleştirilmekten kaçının
