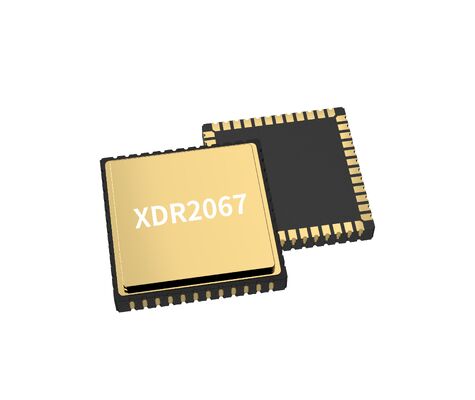

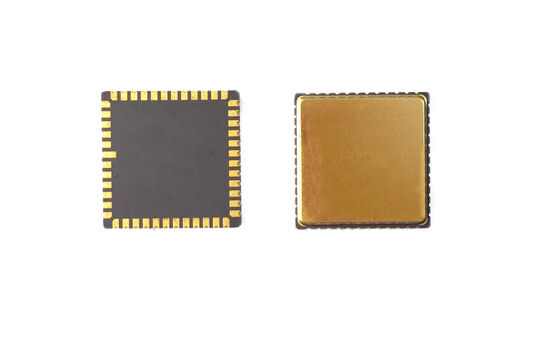

Robotik ve Otonom Sistemler için Yüksek Güvenilirliğe Sahip MEMS Gyro Çipi

Bizim MEMS jiroskop çipimiz gelişmiş inersiyel navigasyon ve hareket kontrol uygulamaları için yüksek hassasiyetli açı hızı algılama sağlar.Havacılık düzeyinde güvenilirlik ve endüstriyel sınıf dayanıklılık ile tasarlanmış, uzun süreli doğruluk ve sağlam performans gerektiren platformlar için ultra düşük gürültü, düşük yanılsama istikrarsızlığı ve mükemmel sıcaklık istikrarını sağlar.

UAV'ler, özerk robotlar ve endüstriyel ekipmanlar için tasarlanan bu MEMS jiroskopik çipi hızlı dinamik tepki, kompakt form faktörü,ve düşük güç tüketimiyle yerleşik navigasyon sistemleri ve hassas hareket platformları için ideal hale gelmektedir..

• VCP, VREF, VBUF ve VREG perdeleri için koparma kondansatörleri, iz direncini en aza indirerek perdelere mümkün olduğunca yakın yerleştirilmelidir.
• VREF, VBUF ve VREG için koplama kondansatörlerinin diğer uçları en yakın AVSS_LN'e bağlanmalı ve daha sonra manyetik bir boncuk aracılığıyla zemine sinyal verilmelidir.
• VCC ve VIO için koplama kapasitörleri karşılık gelen pinlere yakın yerleştirilmelidir.
• VCC çalışması yaklaşık 35mA akım gerektirir - voltaj istikrarı için geniş PCB izleri kullanın
• Pürüzsüz montaj için paket altındaki yönlendirme kaçının
• Bileşenleri gerginlik konsantrasyon alanlarından, ısı kaynaklarından ve mekanik temas noktalarından uzak tutun.

• Çarpışma (güç açık): 500g, 1ms
• Çarpışma direnci: 10000g, 10ms
• Titreşim (güç açık): 18g rms (20Hz'den 2kHz'e)
• Çalışma sıcaklığı: -40°C - +85°C
• Depolama sıcaklığı: -55°C - +125°C
• Güçlendirme voltajı: 5±0.25V
• Akım tüketimi: 45ma

Yüksek performanslı MEMS jiroskopu yüksek hassasiyetli bir test ekipmanıdır. En iyi tasarım performansına ulaşmak için, aşağıdaki kurulum önerilerini göz önünde bulundurun:

• Isı analizi, mekanik stres simülasyonu (bükme ölçümü/FEA) ve çarpma dayanıklılığı testleri kullanarak sensör yerleşiminin değerlendirilmesi
• Aşağıdakilerden uygun mesafeyi koruyun:
  • PCB kalınlığı tavsiyeleri: 1.6-2.0mm doğal stresin en aza indirgenmesi için
  • Düğmeler/mekanik stres noktaları
  • PCB sıcaklığını artırabilecek ısı kaynakları (kontrolörler, grafik yongaları)
• Mekanik gerginlik, bükülme veya ısı genişlemesine eğilimli alanlara yerleştirilmekten kaçının
