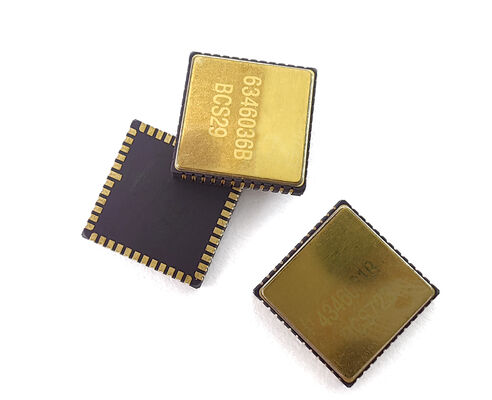

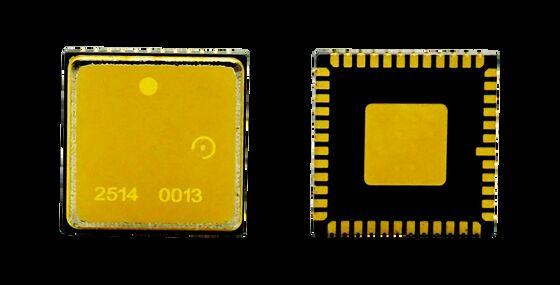

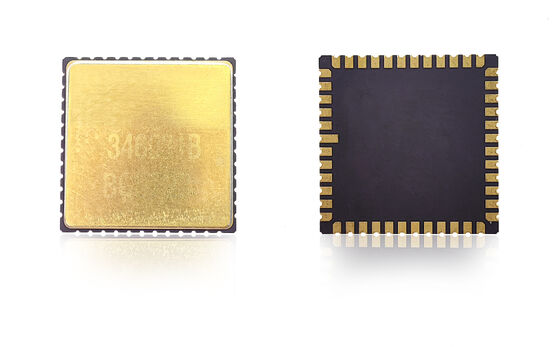

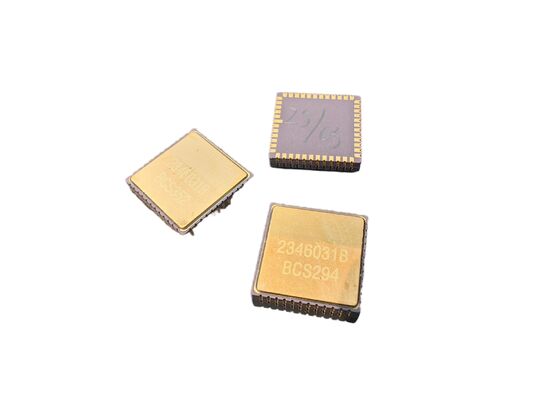

Yüksek hassasiyetli MEMS Giroskop Çip MGZ318HC-A1 düşük önyargılı sürüklenme ile UAV navigasyonu için

Name: Yüksek hassasiyetli MEMS Giroskop Çip MGZ318HC-A1 düşük önyargılı sürüklenme ile UAV navigasyonu için
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

Marka Adı:	Firepower
Model Numarası:	MGZ318HC-A1
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ölçüm aralığı:

400 derece/sn

Önyargı kararlılığı:

<0,1°/saat

bant genişliği:

200 Hz

Açısal rastgele yürüyüş:

<0,05°/√h

Çıktı doğruluğu:

24 bit

Besleme Gerilimi:

5±0,25V

Ambalaj bilgileri:

sünger+kutu

Yetenek temini:

500/ay

Ürün Açıklaması

Yüksek hassasiyetli MEMS Giroskop Çip MGZ318HC-A1 düşük önyargılı sürüklenme ile UAV navigasyonu için

Ürün Genel Görünümü

MGZ318HC-A1, olağanüstü yanılsama istikrarı ve düşük sürüklenme özelliklerine sahip UAV navigasyon uygulamaları için özel olarak tasarlanmış yüksek hassasiyetli bir MEMS jiroskop çipidir.

PCB Tasarım Kılavuzları

VCP, VREF, VBUF ve VREG pinleri için koplama kondansatörlerini mümkün olduğunca pinlere yakın yerleştirin
İzlerin eşdeğer direncini en aza indir
VREF, VBUF ve VREG için ayırma kondansatörlerinin diğer uçlarını en yakın AVSS_LN'e bağlayın ve daha sonra manyetik boncuk yoluyla zemine sinyal verin
VCC ve VIO için pozisyon koplama kapasitörleri karşılık gelen pinlere yakın
VCC için geniş PCB izleri sağlayın (normal çalışma sırasında yaklaşık 35mA akım)
Pürüzsüz montaj için paket altındaki yönlendirme kaçının
Komponentleri stres konsantrasyon alanlarından uzaklaştırın
Büyük ısı dağıtım elemanları, dış mekanik temas, ekstrüzyon, çekme ve konumlandırma vida bükme bölgelerinden kaçının

Teknik özellikler

Performans	Birim	MGZ318HC-A1
Aralık	deg/s	400
Bant Genişliği @ 3DB (özel)	Hz	200
Çıkış doğruluğu (dijital SPI)	Bitler	24
Çıkış Hızı (ODR) (özel)	Hz	12K.
Gecikme (özel)	ms	<1.5
Bias istikrarı	deg/hr (1σ)	<0.1
Bias istikrarı (1σ 10s)	deg/hr (1σ)	< 1
Sıcaklık üzerindeki önyargı hatası (1σ)	deg/hr (1σ)	< 10
25°C'de ölçek faktörü	lsb/deg/s	16000
Ölçek faktörü tekrarlanabilirliği (1σ)	ppm (1σ)	<20 ppm
Ölçek faktörü ve sıcaklık (1σ)	ppm (1σ)	< 150 ppm
Ölçek faktörünün doğrusal olmaması (1σ)	ppm	< 150 ppm
Köşeli rastgele yürüyüş (ARW)	°/√h	<0.05
Gürültü (Sıradan Sıra)	deg/s	<0.35
G Değer duyarlılığı	°/saat/g	< 1
Güçlenme süresi ( geçerli veriler)	s	750m
Sensör Rezonans Frekansı	hz	10.5k-13.5k.

Çevre Özellikleri

Çarpışma (güç açık): 500g, 1ms
Çarpışma direnci: 10000g, 10ms
Titreşim (güç açılmış): 18g rms (20Hz'den 2kHz'e)
Çalışma sıcaklığı: -40°C - +85°C
Depolama sıcaklığı: -55°C - +125°C
Güçlendirme voltajı: 5±0.25V
Akım tüketimi: 45mA
