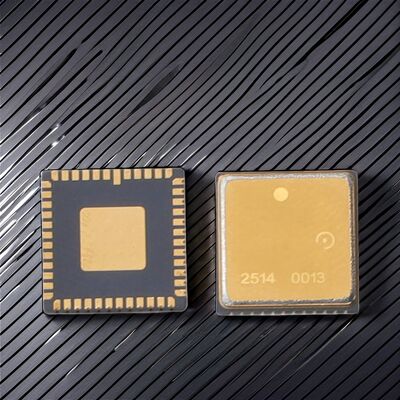

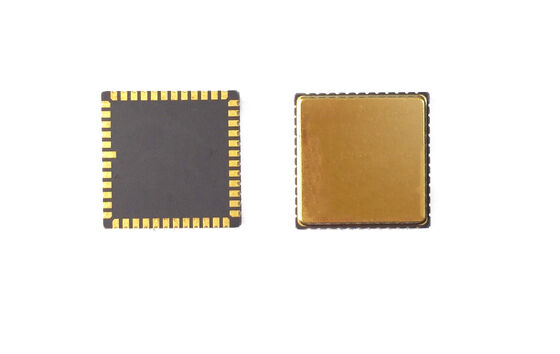

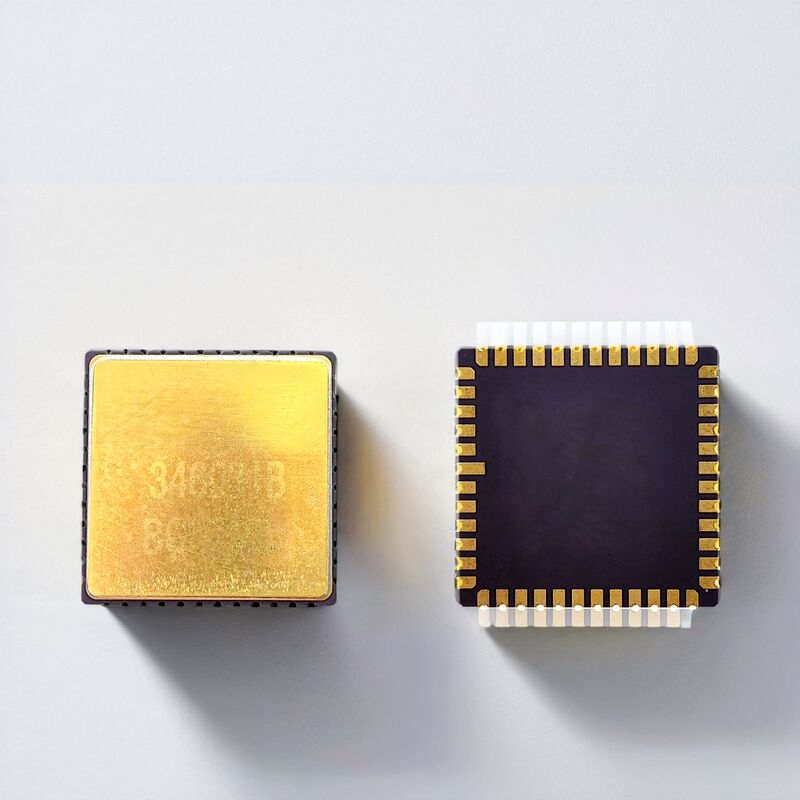

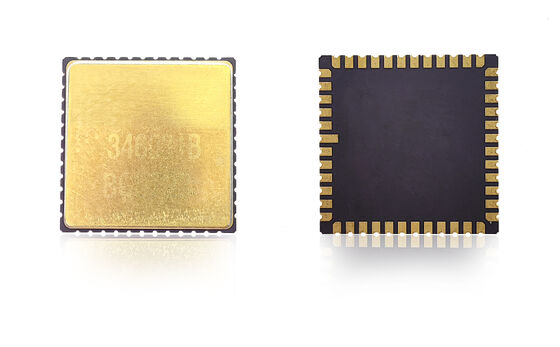

MEMS Giroskop Çip Yüksek hassaslıklı açısal hız sensörü

Marka Adı:	Firepower
Model Numarası:	MGZ318HC-A1
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ölçüm aralığı:

400

Önyargı kararlılığı:

<0,1°/saat

Önyargı kararlılığı (10s):

<1°/saat

Önyargı kararlılığı (1s):

<3°/saat

Aşırı sıcaklık hatası:

<10°/saat

Önyargı Tekrarlanabilirliği:

<0,5°/saat

Bant Genişliği @3DB özelleştirilmiş):

200 Hz

Açısal rastgele yürüyüş (ARW):

<0,05°/√h

Ambalaj bilgileri:

sünger+kutu

Yetenek temini:

500/ay

Ürün Açıklaması

Bu yüksek performanslı MEMS jiroskop çipi, navigasyon ve kontrol sistemleri için doğru ve kararlı açısal hız ölçümü sağlar. Düşük gürültü, düşük sapma ve mükemmel çevresel uyumluluk özellikleriyle İHA uçuş kontrolü, ataletsel navigasyon ve endüstriyel otomasyon için idealdir. Tasarım

PCB tasarımı:

VCP, VREF, VBUF ve VREG pinleri için ayrıştırma kapasitörleri pinlere mümkün olduğunca yakın yerleştirilmeli ve izlerin eşdeğer direnci en aza indirilmelidir. VREF, VBUF ve VREG ayrıştırma kapasitörlerinin diğer uçları en yakın AVSS _ LN'ye bağlanır ve ardından manyetik bir boncuk aracılığıyla sinyal toprağına bağlanır. VCC ve VIO ayrıştırma kapasitörleri de ilgili pinlere yakın yerleştirilir. VCC normal çalışmadayken, toplam akım yaklaşık 35 mA olacaktır, bu da voltaj kararlılığını sağlamak için geniş bir PCB izi gerektirir. Cihazın sorunsuz montajı için paket altında yönlendirme yapmaktan kaçının. Gerilim yoğunlaşma alanlarını önlemek için bileşenleri konumlandırın. Büyük ısı dağıtma elemanlarından ve harici mekanik temas, ekstrüzyon ve çekme alanlarından, ayrıca genel kurulum sırasında bükülmeye eğilimli konumlandırma vidalarının olduğu alanlardan kaçınmak gereklidir.

Teknik Parametre

performans	Birim	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Menzil	derece/s	400	400	400	400	400	100
Bant Genişliği @3DB (özelleştirilmiş)	Hz	90	180	200	200	300	50
Çıkış doğruluğu (dijital SPI)	bit	24	24	24	24	24	24
Çıkış hızı (ODR) (özelleştirilmiş)	Hz	12K	12K	12K	12K	12K	12K
Gecikme (özelleştirilmiş)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Sapma kararlılığı	derece/saat (1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Sapma kararlılığı (1σ 10s)	derece/saat (1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Sıcaklık boyunca sapma hatası (1σ)	derece/saat (1σ)	<5	<5	<10	<30	10	5
25°C'de ölçek faktörü	lsb/derece/s	20000	20000	16000	16000	20000	80000
Ölçek faktörü tekrarlanabilirliği (1σ)	ppm (1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Sıcaklığa göre ölçek faktörü (1σ)	ppm (1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Ölçek faktörü doğrusal olmaması (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Açısal rastgele yürüyüş (ARW)	derece/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Gürültü (Tepe-Tepe)	derece/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
GDeğeri hassasiyeti	derece/saat/g	<1	<1	<1	<3	<1	<1
Güç açma süresi (geçerli veri)	s	750m
Sensör Rezonans Frekansı	hz	10.5k-13.5K
Çevresel uygunluk
Darbe (güç açık)	500g , 1ms
Darbe direnci (güç kapalı)	10000g , 10ms
Titreşim (güç açık)	18g rms (20Hz - 2kHz)
Çalışma sıcaklığı	-40ºC----+85ºC
Depolama sıcaklığı	-55ºC----+125ºC
Besleme voltajı	5±0.25V
Akım tüketimi	45ma

Kurulum Talimatları
