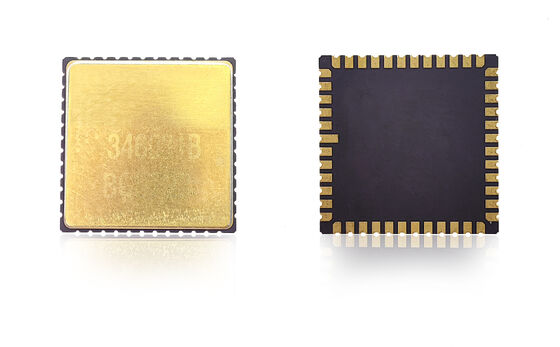

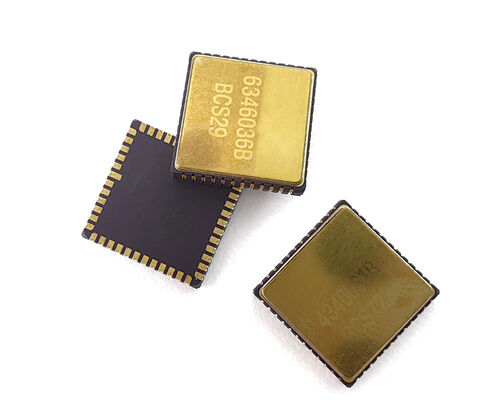

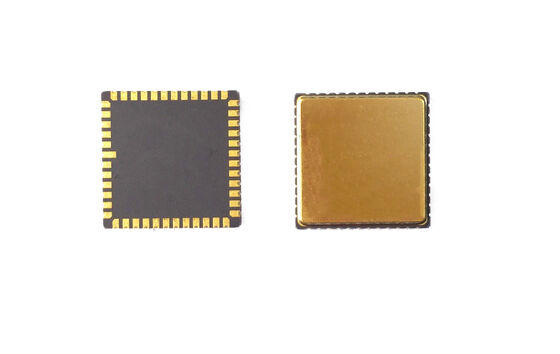

Endüstriyel Kontrol için Yüksek Doğruluklu MEMS Jiroskop Çipi 1 Eksen Açısal Hız Sensörü

Marka Adı:	Firepower
Model Numarası:	MGZ318HC-A1
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ölçüm aralığı:

400 derece/sn

Önyargı kararlılığı:

<0,1°/saat

Bant genişliği:

200 Hz

Açısal rastgele yürüyüş:

<0,05°/√h

Çıktı doğruluğu:

24 bit

Çalışma sıcaklığı:

-40ºC ila +85ºC

Ambalaj bilgileri:

sünger+kutu

Yetenek temini:

500/ay

Ürün Açıklaması

Endüstriyel kontrol için yüksek hassasiyetli MEMS Giroskop Çip 1 Eksenli Köşe Hızı Sensörü

Ürün Genel Görünümü

MEMS jiroskop çipimiz yüksek hassasiyetli bir açı hızı sensörüdür ve hareket algılama ve navigasyon uygulamaları için tasarlanmıştır.ve şok ve titreşime karşı güçlü direnç, karmaşık ortamlarda güvenilir performans sağlar. Kompakt tasarımı ve dijital arayüzleri IMU, UAV ve robotik sistemlerine kolay entegrasyonu sağlar.OEM özelleştirme tam gereksinimlerini karşılamak için mevcuttur.

PCB Tasarım Kılavuzları

VCP, VREF, VBUF ve VREG iğneleri için koplama kondansatörleri mümkün olduğunca iğnelere yakın yerleştirilmelidir.
İzlerin eşdeğer direncini en aza indir
VREF, VBUF ve VREG için koplama kondansatörlerinin diğer uçları en yakın AVSS_LN'e bağlanır ve daha sonra manyetik bir boncuk aracılığıyla sinyal zemine bağlanır
VCC ve VIO için eşleşen pinlere yakın yerleştirilen koplama kondansatörleri
VCC normal çalışma akımı: yaklaşık 35 mA - voltaj istikrarı için geniş PCB izleri gerektirir
Pürüzsüz montaj için paket altındaki yönlendirme kaçının
Stres yoğunluğu alanlarından kaçınmak için bileşenleri bulun
Kurulum sırasında büyük ısı dağılım elemanlarından ve dış mekanik temas, dışlatma, çekme veya bükme alanlarından kaçının

Teknik özellikler

Performans	Birim	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Aralık	deg/s	400	400	400	400	400	100
Bant Genişliği @ 3DB (özel)	Hz	90	180	200	200	300	50
Çıkış doğruluğu (dijital SPI)	Bitler	24	24	24	24	24	24
Çıkış Hızı (ODR) (özel)	Hz	12K.	12K.	12K.	12K.	12K.	12K.
Gecikme (özel)	ms	<3	<1.5	<1.5	<1.5	< 1	< 6
Bias istikrarı	deg/hr ((1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Bias istikrarı (1σ 10s)	deg/hr ((1σ)	<0.5	<0.5	< 1	< 5	< 1	<0.1
Sıcaklık üzerindeki önyargı hatası (1σ)	deg/hr ((1σ)	< 5	< 5	< 10	<30	10	5
25°C'de ölçek faktörü	lsb/deg/s	20000	20000	16000	16000	20000	80000
Ölçek faktörü tekrarlanabilirliği (1σ)	ppm ((1σ)	<20 ppm	<20 ppm	<20 ppm	<20 ppm	< 100 ppm	< 100 ppm
Ölçek faktörü ve sıcaklık (1σ)	ppm ((1σ)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Ölçek faktörünün doğrusal olmaması (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Köşeli rastgele yürüyüş (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Gürültü (Sıradan Sıra)	deg/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G Değer duyarlılığı	°/saat/g	< 1	< 1	< 1	<3	< 1	< 1
