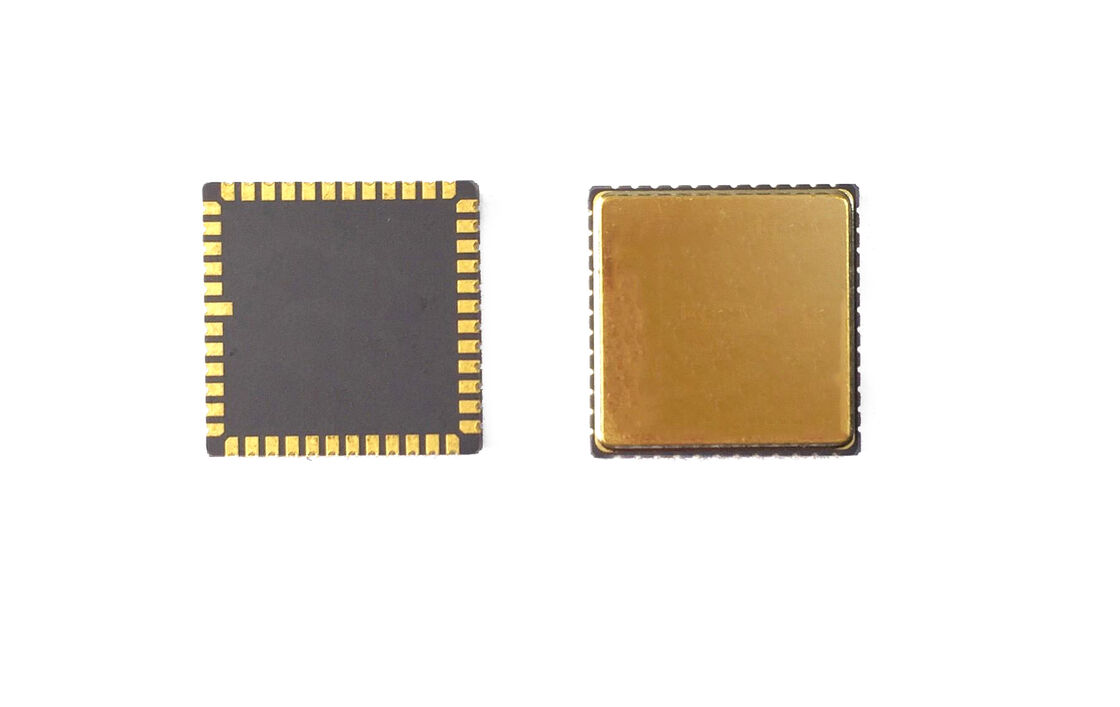

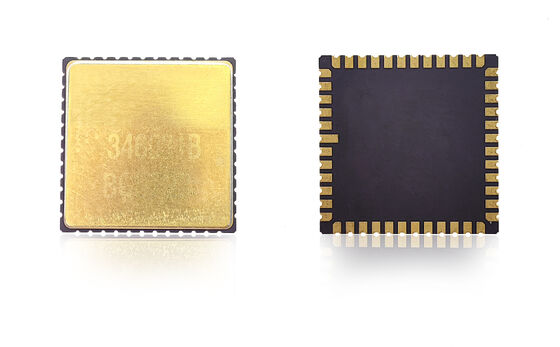

Entegre Navigasyon Sistemi için Yüksek Performanslı Tek Eksenli MEMS Giroskop Çip

Marka Adı:	Firepower
Model Numarası:	MGZ318HC-A1
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ölçüm aralığı:

400 derece/sn

Önyargı kararlılığı:

<0,1°/saat

Bant genişliği:

200 Hz

Açısal rastgele yürüyüş:

<0,05°/√h

Çalışma sıcaklığı:

-40ºC ila +85ºC

Besleme Gerilimi:

5±0,25V

Ambalaj bilgileri:

sünger+kutu

Yetenek temini:

500/ay

Ürün Açıklaması

Entegre Navigasyon Sistemi için Yüksek Performanslı Tek Eksenli MEMS Giroskop Çip

Bu yüksek performanslı MEMS jiroskop çipi, navigasyon ve kontrol sistemleri için doğru ve istikrarlı açı hızı ölçümü sağlar.ve mükemmel çevresel uyarlanabilirlik, UAV uçuş kontrolü, inersyal navigasyon ve endüstriyel otomasyon için idealdir. Kesintisiz entegrasyon için tasarlanmış, esnek arayüzleri ve özelleştirme seçeneklerini destekler.

PCB Tasarım Kılavuzları

VCP, VREF, VBUF ve VREG iğneleri için koplama kondansatörleri mümkün olduğunca iğnelere yakın yerleştirilmelidir.
İzlerin eşdeğer direncini en aza indir
VREF, VBUF ve VREG için ayırma kondansatörlerinin diğer uçlarını en yakın AVSS_LN'e bağlayın ve daha sonra manyetik boncuk yoluyla zemine sinyal verin
VCC ve VIO için koplama kapasitörlerini karşılık gelen pinlere yakın yerleştirin.
VCC normal çalışma akımı: yaklaşık 35 mA - voltaj istikrarı için geniş PCB izleri gerektirir
Pürüzsüz montaj için paket altında yönlendirme kaçının
Stres yoğunluğu alanlarından kaçınmak için bileşenleri bulun
Montaj sırasında büyük ısı dağılım elemanları, dış mekanik temas, ekstrüzyon, çekme ve konumlandırma vida bükülmesi olan alanlardan kaçının

Teknik parametreler

Performans	Birim	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Aralık	deg/s	400	400	400	400	400	100
Bant Genişliği @ 3DB (özel)	Hz	90	180	200	200	300	50
Çıkış doğruluğu (dijital SPI)	Bitler	24	24	24	24	24	24
Çıkış Hızı (ODR) (özel)	Hz	12K.	12K.	12K.	12K.	12K.	12K.
Gecikme (özel)	ms	<3	<1.5	<1.5	<1.5	< 1	< 6
Bias istikrarı	deg/hr ((1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Bias istikrarı (1σ 10s)	deg/hr ((1σ)	<0.5	<0.5	< 1	< 5	< 1	<0.1
Sıcaklık üzerindeki önyargı hatası (1σ)	deg/hr ((1σ)	< 5	< 5	< 10	<30	10	5
25°C'de ölçek faktörü	lsb/deg/s	20000	20000	16000	16000	20000	80000
Ölçek faktörü tekrarlanabilirliği (1σ)	ppm ((1σ)	<20 ppm	<20 ppm	<20 ppm	<20 ppm	< 100 ppm	< 100 ppm
Ölçek faktörü ve sıcaklık (1σ)	ppm ((1σ)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Ölçek faktörünün doğrusal olmaması (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Köşeli rastgele yürüyüş (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Gürültü (Sıradan Sıra)	deg/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G Değer duyarlılığı	°/saat/g	< 1	< 1	< 1	<3	< 1	< 1
