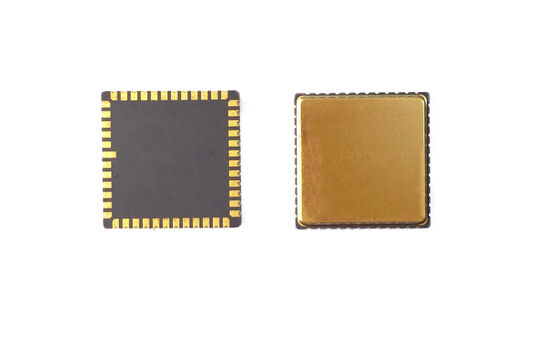

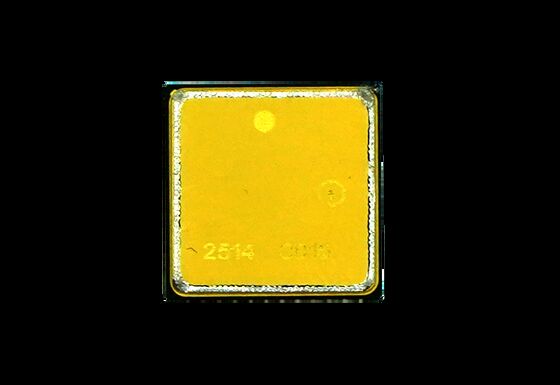

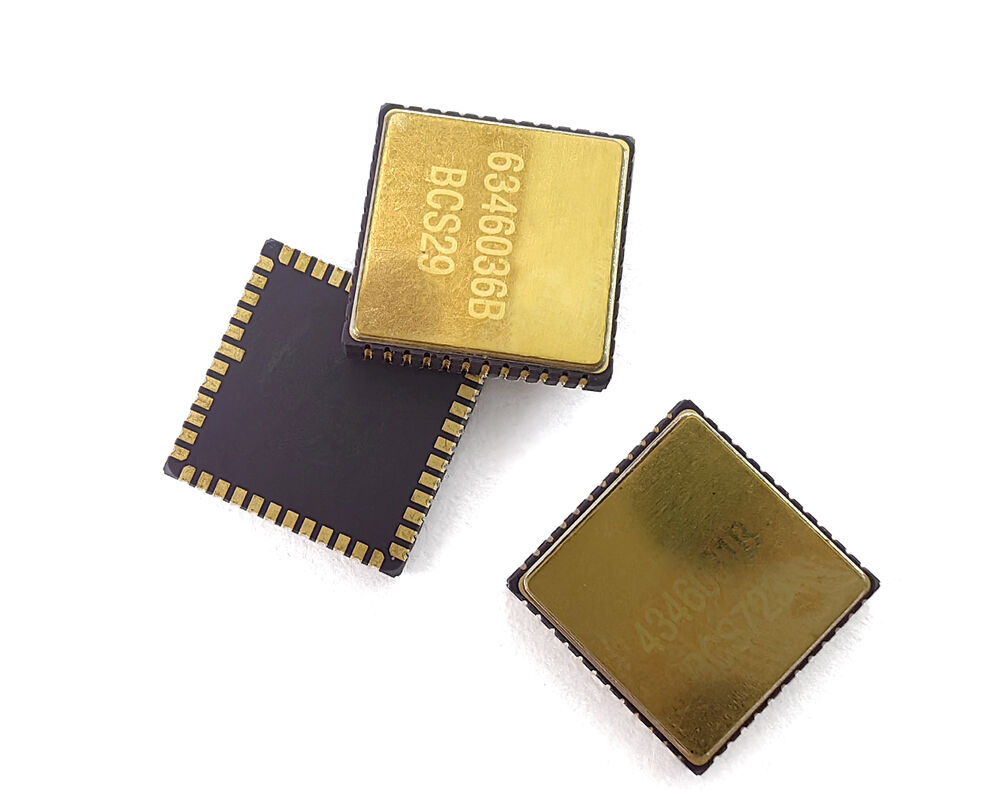

Çin MEMS Giroskop Çip Üreticisi Yüksek hassasiyet Düşük sürüklenme

Marka Adı:	Firepower
Model Numarası:	MGZ318HC-A1
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ölçüm aralığı:

400 derece/sn

Önyargı kararlılığı:

<0,1°/saat

bant genişliği:

200 Hz

Açısal rastgele yürüyüş:

<0,05°/√h

Çıktı doğruluğu:

24 bit

Çalışma sıcaklığı:

-40ºC ila +85ºC

Ambalaj bilgileri:

sünger+kutu

Yetenek temini:

500/ay

Ürün Açıklaması

Çin MEMS Jiroskop Çip Üreticisi Yüksek Hassasiyet Düşük Kayma

Ürün Genel Bakışı

MEMS jiroskop çipimiz, düşük güç tüketimi ve kompakt boyutla yüksek hassasiyetli hareket algılama sunar. IMU ve atalet navigasyon sistemleri için optimize edilmiştir ve dinamik koşullarda kararlı performans sunar. Güçlü parazit önleme yeteneği ve özelleştirilebilir özelliklerle, çok çeşitli endüstriyel ve ticari uygulamaları destekler.

PCB Tasarım Kılavuzları

VCP, VREF, VBUF ve VREG pinleri için ayrıştırma kapasitörleri pinlere mümkün olduğunca yakın yerleştirilmelidir
İzlerin eşdeğer direncini en aza indirin
VREF, VBUF ve VREG ayrıştırma kapasitörlerinin diğer uçlarını en yakın AVSS_LN'ye ve ardından manyetik boncuk aracılığıyla sinyal toprağına bağlayın
VCC ve VIO için ayrıştırma kapasitörlerini ilgili pinlere yakın yerleştirin
VCC, voltaj kararlılığını sağlamak için geniş PCB izleri gerektirir (normal çalışma sırasında yaklaşık 35mA akım)
Sorunsuz montaj için paket altında yönlendirmeden kaçının
Stres yoğunlaşma alanlarından kaçınacak şekilde bileşenleri konumlandırın
Büyük ısı dağılımı elemanları, harici mekanik temas, ekstrüzyon, çekme ve konumlandırma vidası çarpılmalarının olduğu alanlardan kaçının

Teknik Özellikler

Performans	Birim	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Menzil	derece/s	400	400	400	400	400	100
Bant Genişliği @3DB (özelleştirilmiş)	Hz	90	180	200	200	300	50
Çıkış doğruluğu (dijital SPI)	bit	24	24	24	24	24	24
Çıkış hızı (ODR) (özelleştirilmiş)	Hz	12K	12K	12K	12K	12K	12K
Gecikme (özelleştirilmiş)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Biyes kararlılığı	derece/saat(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Biyes kararlılığı (1σ 10s)	derece/saat(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Sıcaklık boyunca biyes hatası (1σ)	derece/saat(1σ)	<5	<5	<10	<30	10	5
25°C'de ölçek faktörü	lsb/derece/s	20000	20000	16000	16000	20000	80000
Ölçek faktörü tekrarlanabilirliği (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Ölçek faktörü vs sıcaklık (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Ölçek faktörü doğrusal olmaması (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Açısal rastgele yürüyüş (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Gürültü (Tepe-Tepe)	derece/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G Değeri hassasiyeti	°/saat/g	<1	<1	<1	<3	<1	<1
