MEMS Giroskop Çip Üreticisi Endüstriyel Otomasyon için Düşük Gürültü Yüksek Doğruluk

Marka Adı:	Firepower
Model Numarası:	MGZ318HC-A1
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ölçüm aralığı:

400 derece/sn

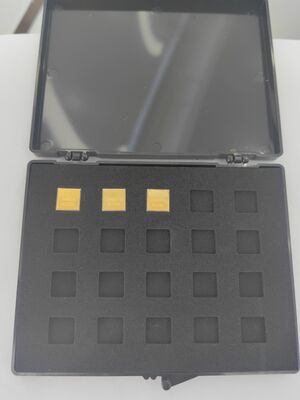

Ambalaj bilgileri:

sünger+kutu

Yetenek temini:

500/ay

Ürün Açıklaması

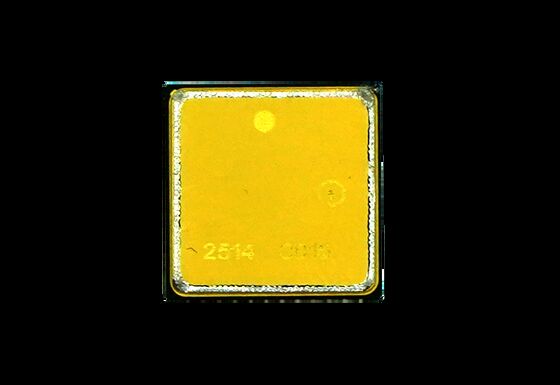

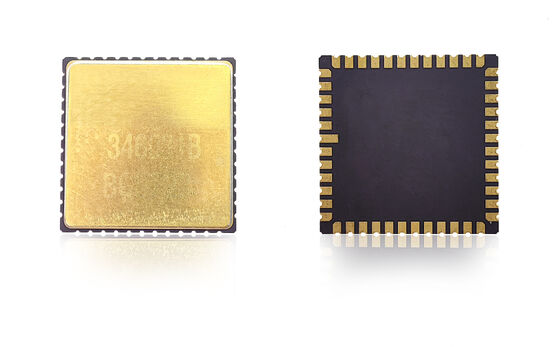

Endüstriyel Otomasyon için Düşük Gürültülü Yüksek Hassasiyetli MEMS Jiroskop Çipi Üreticisi

Ürün Genel Bakışı

Gelişmiş navigasyon ve kontrol sistemleri için tasarlanmış bu MEMS jiroskop çipi, düşük sapma ve yüksek güvenilirlik ile hassas açısal hız ölçümü sağlar. Kararlılık ve hassasiyetin kritik olduğu İHA'lar, robotik ve otomasyon sistemlerinde yaygın olarak kullanılır. Esnek entegrasyon ve OEM hizmetleri mevcuttur.

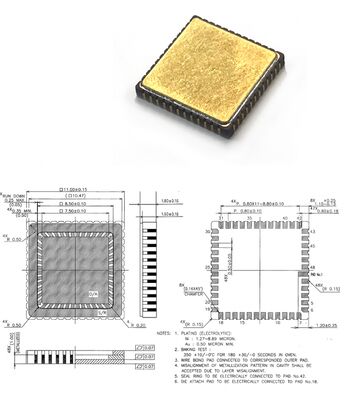

PCB Tasarım Kılavuzları

VCP, VREF, VBUF ve VREG pinleri için ayrıştırma kapasitörleri pinlere mümkün olduğunca yakın yerleştirilmelidir
İzlerin eşdeğer direncini en aza indirin
VREF, VBUF ve VREG ayrıştırma kapasitörlerinin diğer uçlarını en yakın AVSS_LN'ye ve ardından manyetik boncuk aracılığıyla sinyal toprağına bağlayın
VCC ve VIO için ayrıştırma kapasitörlerini ilgili pinlere yakın yerleştirin
VCC için geniş PCB izleri sağlayın (normal çalışma sırasında yaklaşık 35 mA akım)
Sorunsuz montaj için paket altında yönlendirmeden kaçının
Stres yoğunlaşma alanlarından kaçınacak şekilde bileşenleri konumlandırın
Büyük ısı dağılımı elemanları, harici mekanik temas, ekstrüzyon, çekme ve konumlandırma vidası eğilme bölgelerinden kaçının

Teknik Özellikler

Performans	Birim	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Menzil	derece/s	400	400	400	400	400	100
Bant Genişliği @3DB (özelleştirilmiş)	Hz	90	180	200	200	300	50
Çıkış doğruluğu (dijital SPI)	bit	24	24	24	24	24	24
Çıkış hızı (ODR) (özelleştirilmiş)	Hz	12K	12K	12K	12K	12K	12K
Gecikme (özelleştirilmiş)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Sapma kararlılığı	derece/saat(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Sapma kararlılığı (1σ 10s)	derece/saat(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Sıcaklık boyunca sapma hatası (1σ)	derece/saat(1σ)	<5	<5	<10	<30	10	5
25°C'de ölçek faktörü	lsb/derece/s	20000	20000	16000	16000	20000	80000
Ölçek faktörü tekrarlanabilirliği (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Sıcaklık başına ölçek faktörü (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Ölçek faktörü doğrusal olmaması (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Açısal rastgele yürüyüş (ARW)	°/√sa	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Gürültü (Tepe-Tepe)	derece/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G Değeri hassasiyeti	°/saat/g	<1	<1	<1	<3	<1	<1
