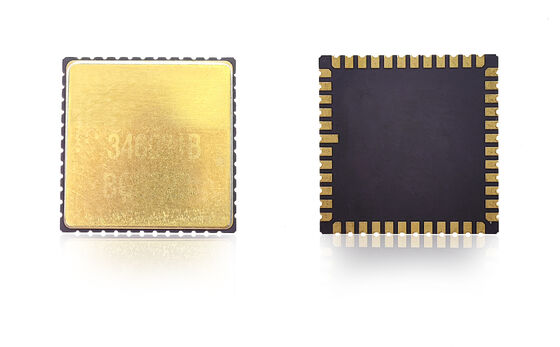

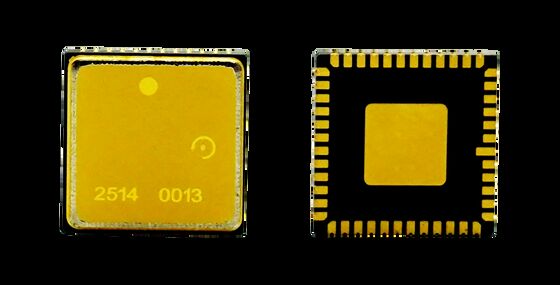

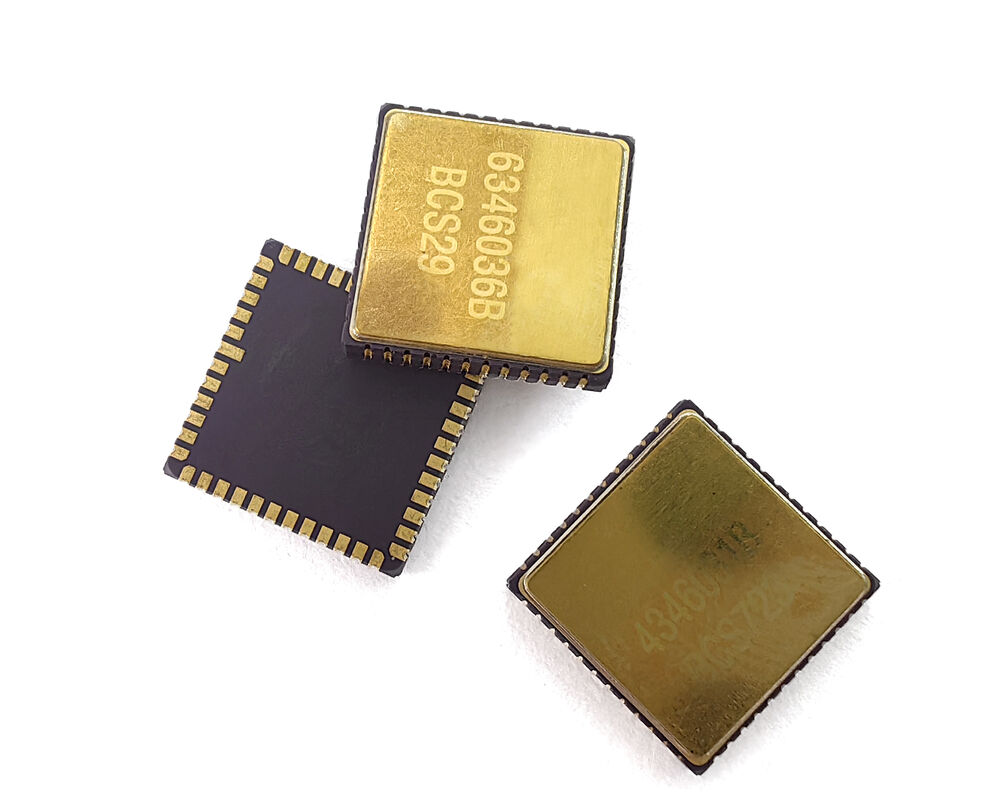

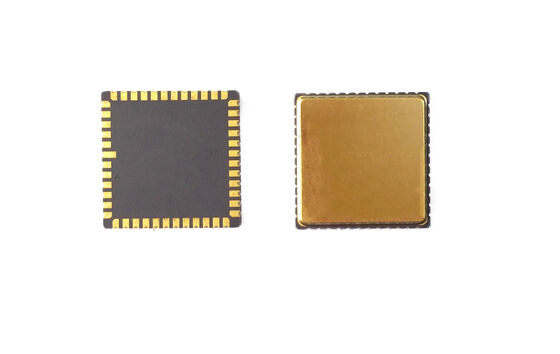

INS Sistemi İçin Düşük Sapma Kararlılığına Sahip MEMS Jiroskop Çip Üreticisi

Marka Adı:	Firepower
Model Numarası:	MGZ318HC-A1
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ölçüm aralığı:

400 derece/sn

Önyargı kararlılığı:

<0,1°/saat

bant genişliği:

200 Hz

Açısal rastgele yürüyüş:

<0,05°/√h

Besleme Gerilimi:

5±0,25V

Mevcut Tüketim:

45mA

Ambalaj bilgileri:

sünger+kutu

Yetenek temini:

500/ay

Ürün Açıklaması

MEMS Giroskop Çip Üreticisi INS Sistemi için Düşük Tarafsızlık Istikrarsızlığı

Ürün Genel Görünümü

Bu MEMS jiroskop çipi yüksek hassasiyeti, düşük gürültüyü ve mükemmel istikrarı birleştirerek güvenilir hareket algılama performansı sağlar.Güçlü tasarımı, zorlu çevre koşullarında tutarlı bir çıkış sağlar, endüstriyel, havacılık ve navigasyon uygulamaları için idealdir.

PCB Tasarım Kılavuzları

VCP, VREF, VBUF ve VREG iğneleri için koplama kondansatörleri mümkün olduğunca iğnelere yakın yerleştirilmelidir.
İzlerin eşdeğer direncini en aza indir
VREF, VBUF ve VREG için ayırma kondansatörlerinin diğer uçlarını en yakın AVSS_LN'e bağlayın ve daha sonra manyetik boncuk yoluyla zemine sinyal verin
VCC ve VIO için koplama kapasitörlerini karşılık gelen pinlere yakın yerleştirin.
VCC normal çalışma akımı: yaklaşık 35 mA - voltaj istikrarı için geniş PCB izleri gerektirir
Pürüzsüz montaj için paket altında yönlendirme kaçının
Stres yoğunluğu alanlarından kaçınmak için bileşenleri bulun
Büyük ısı dağıtım elemanlarından ve dış mekanik temas alanlarından kaçının
Kurulum sırasında bükülmeye eğilimli alanlarda yerleştirilmesini önlemek

Teknik özellikler

Performans	Birim	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Aralık	deg/s	400	400	400	400	400	100
Bant Genişliği @ 3DB (özel)	Hz	90	180	200	200	300	50
Çıkış doğruluğu (dijital SPI)	Bitler	24	24	24	24	24	24
Çıkış Hızı (ODR) (özel)	Hz	12K.	12K.	12K.	12K.	12K.	12K.
Gecikme (özel)	ms	<3	<1.5	<1.5	<1.5	< 1	< 6
Bias istikrarı	deg/hr ((1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Bias istikrarı (1σ 10s)	deg/hr ((1σ)	<0.5	<0.5	< 1	< 5	< 1	<0.1
Sıcaklık üzerindeki önyargı hatası (1σ)	deg/hr ((1σ)	< 5	< 5	< 10	<30	10	5
25°C'de ölçek faktörü	lsb/deg/s	20000	20000	16000	16000	20000	80000
Ölçek faktörü tekrarlanabilirliği (1σ)	ppm ((1σ)	<20 ppm	<20 ppm	<20 ppm	<20 ppm	< 100 ppm	< 100 ppm
Ölçek faktörü ve sıcaklık (1σ)	ppm ((1σ)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Ölçek faktörünün doğrusal olmaması (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Köşeli rastgele yürüyüş (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Gürültü (Sıradan Sıra)	deg/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G Değer duyarlılığı	°/saat/g	< 1	< 1	< 1	<3	< 1	< 1
