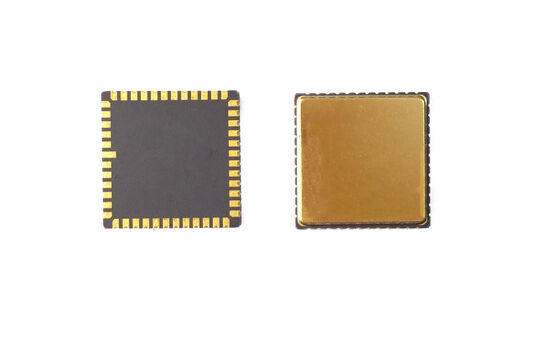

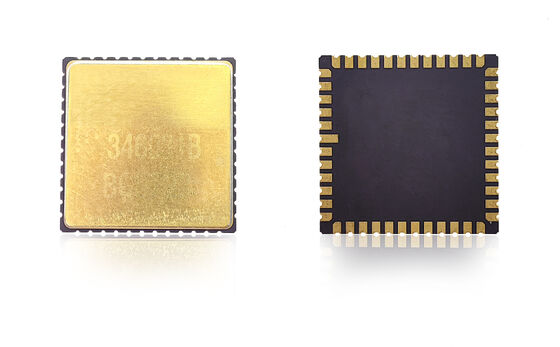

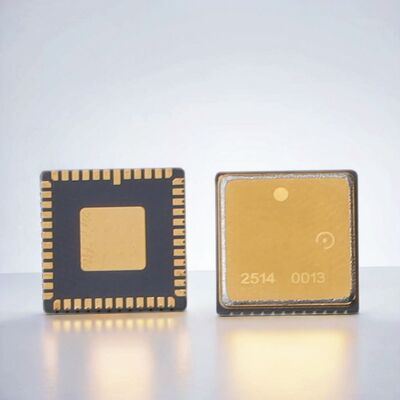

MGZ318HC-A1 UAV Uçuş Kontrol Sistemi için MEMS Açısal Hız Sensörü Çipi

Name: MGZ318HC-A1 UAV Uçuş Kontrol Sistemi için MEMS Açısal Hız Sensörü Çipi
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

Marka Adı:	Firepower
Model Numarası:	MGZ318HC-A1
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ölçüm aralığı:

400

Ambalaj bilgileri:

sünger+kutu

Yetenek temini:

500/ay

Ürün Açıklaması

UAV Uçuş Kontrol Sistemi için MGZ318HC-A1 MEMS açısal hız sensörü çipi

Ürün Genel Görünümü

MEMS jiroskop çipimiz yüksek performanslı IMU ve INS uygulamaları için optimize edilmiş.navigasyon ve kontrol sistemleri için doğru ve istikrarlı veriler sağlarKompakt boyut ve esnek arayüzler, çeşitli platformlara entegre edilmesini kolaylaştırır.

PCB Tasarım Kılavuzları

VCP, VREF, VBUF ve VREG iğneleri için koplama kondansatörleri mümkün olduğunca iğnelere yakın yerleştirilmelidir.
İzlerin eşdeğer direncini en aza indir
VREF, VBUF ve VREG için ayırma kondansatörlerinin diğer uçlarını en yakın AVSS_LN'e bağlayın ve daha sonra manyetik boncuk yoluyla zemine sinyal verin
VCC ve VIO için koplama kapasitörlerini karşılık gelen pinlere yakın yerleştirin.
VCC normal çalışması yaklaşık 35 mA akım gerektirir - voltaj istikrarı için geniş PCB izleri kullanın
Pürüzsüz montaj için paket altında yönlendirme kaçının
Stres yoğunluğu alanlarından kaçınmak için bileşenleri bulun
Büyük ısı dağıtım elemanlarından ve dış mekanik temas, ekstrüzyon ve çekim alanlarından kaçının
Yerleştirme vidalarının kurulum sırasında bükülmeye eğilimli olduğu yerlerden kaçının

Teknik özellikler

Performans	Birim	MGZ318HC-A1
Aralık	deg/s	400
Bant Genişliği @ 3DB (özel)	Hz	200
Çıkış doğruluğu (dijital SPI)	Bitler	24
Çıkış Hızı (ODR) (özel)	Hz	12K.
Gecikme (özel)	ms	<1.5
Bias istikrarı	deg/hr ((1σ)	<0.1
Bias istikrarı (1σ 10s)	deg/hr ((1σ)	< 1
Sıcaklık üzerindeki önyargı hatası (1σ)	deg/hr ((1σ)	< 10
25°C'de ölçek faktörü	lsb/deg/s	16000
Ölçek faktörü tekrarlanabilirliği (1σ)	ppm ((1σ)	<20 ppm
Ölçek faktörü ve sıcaklık (1σ)	ppm ((1σ)	< 150 ppm
Ölçek faktörünün doğrusal olmaması (1σ)	ppm	< 150 ppm
Köşeli rastgele yürüyüş (ARW)	°/√h	<0.05
Gürültü (Sıradan Sıra)	deg/s	<0.35
G-değeri duyarlılığı	°/saat/g	< 1
Güçlenme süresi ( geçerli veriler)	s	750m
Sensör Rezonans Frekansı	hz	10.5k-13.5k.

Çevre Özellikleri

Çarpışma (güç açık):500 g, 1 saniye

Çarpışma direnci (kuvayı kapat):10000g, 10ms

Titreme (güç açık):18g rms (20Hz'den 2kHz'ye)

Çalışma sıcaklığı:-40°C ila +85°C

Depolama sıcaklığı:-55°C - +125°C

Besleme voltajı:5±0,25V

Mevcut tüketim:45mA

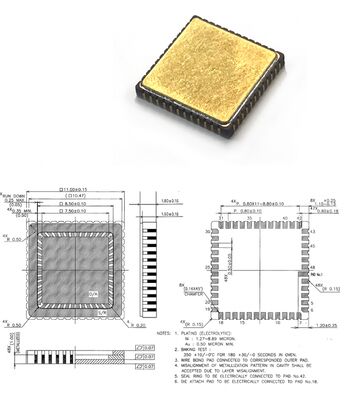

Kurulum talimatları
