MEMS Giroskop Çip Fabrikası UAV istikrar sistemi için düşük sürüklenme

Marka Adı:	Firepower
Model Numarası:	MGZ318HC-A1
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ölçüm aralığı:

400

Ambalaj bilgileri:

sünger+kutu

Yetenek temini:

500/ay

Ürün Açıklaması

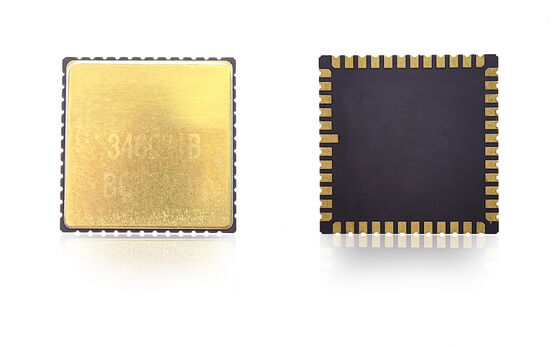

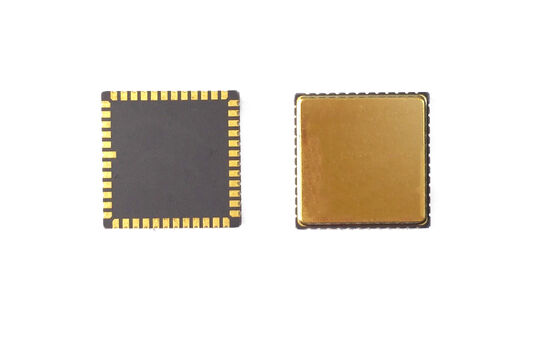

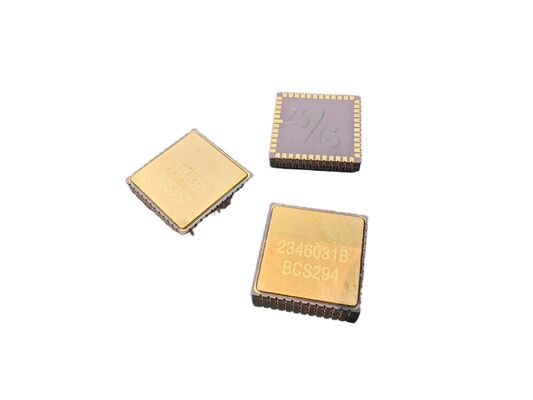

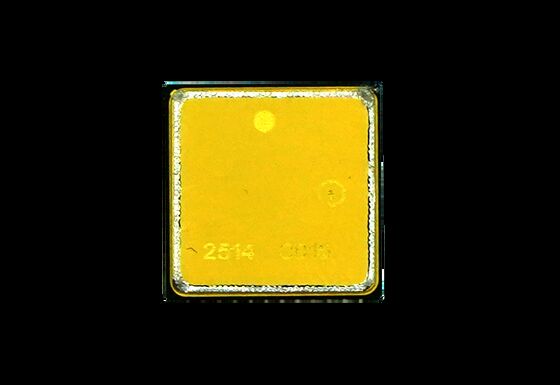

UAV Stabilizasyon Sistemi için MEMS Jiroskop Çipi Fabrika Düşük Sapma

Ürün Genel Bakışı

Yüksek hassasiyet ve düşük sapma özelliklerine sahip bu MEMS jiroskop çipi, zorlu ortamlarda hassas hareket algılama sağlar. İHA stabilizasyonu, robotik ve otonom navigasyon sistemleri için uygundur. Kompakt yapısı ve düşük güç tasarımı, modern gömülü çözümler için idealdir.

PCB Tasarım Kılavuzları

VCP, VREF, VBUF ve VREG pinleri için ayrıştırma kapasitörleri pinlere mümkün olduğunca yakın yerleştirilmelidir
İzlerin eşdeğer direncini en aza indirin
VREF, VBUF ve VREG ayrıştırma kapasitörlerinin diğer uçlarını en yakın AVSS_LN'ye ve ardından manyetik boncuk aracılığıyla sinyal toprağına bağlayın
VCC ve VIO için ayrıştırma kapasitörlerini ilgili pinlere yakın yerleştirin
VCC için geniş PCB izleri sağlayın (normal çalışma sırasında yaklaşık 35mA akım)
Sorunsuz montaj için paketin altında yönlendirmeden kaçının
Stres konsantrasyonu alanlarını önlemek için bileşenleri konumlandırın
Büyük ısı dağılımı elemanlarından ve harici mekanik temas alanlarından kaçının
Montaj sırasında ekstrüzyon, çekme veya eğilme eğilimli alanlarda yerleştirmeden kaçının

Teknik Özellikler

Performans	Birim	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Menzil	derece/s	400	400	400	400	400	100
Bant Genişliği @3DB (özelleştirilmiş)	Hz	90	180	200	200	300	50
Çıkış doğruluğu (dijital SPI)	bit	24	24	24	24	24	24
Çıkış hızı (ODR) (özelleştirilmiş)	Hz	12K	12K	12K	12K	12K	12K
Gecikme (özelleştirilmiş)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Sapma kararlılığı	derece/saat(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Sapma kararlılığı (1σ 10s)	derece/saat(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Sıcaklık boyunca sapma hatası (1σ)	derece/saat(1σ)	<5	<5	<10	<30	10	5
25°C'de ölçek faktörü	lsb/derece/s	20000	20000	16000	16000	20000	80000
Ölçek faktörü tekrarlanabilirliği (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Ölçek faktörü vs sıcaklık (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Ölçek faktörü doğrusal olmaması (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Açısal rastgele yürüyüş (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Gürültü (Tepe-Tepe)	derece/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G Değeri hassasiyeti	°/saat/g	<1	<1	<1	<3	<1	<1
