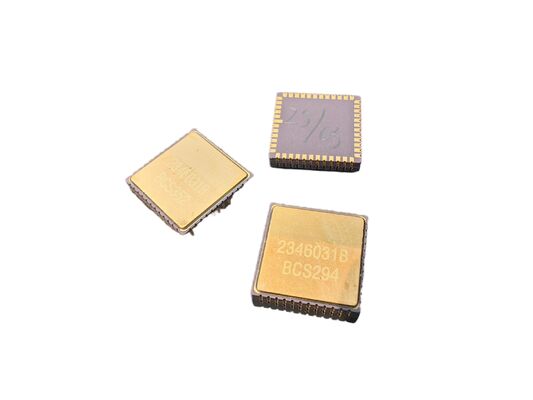

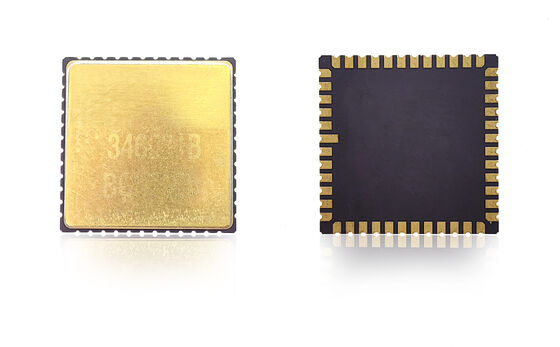

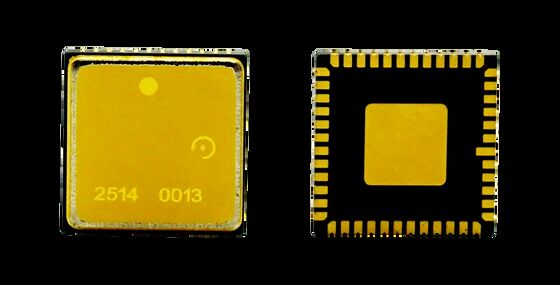

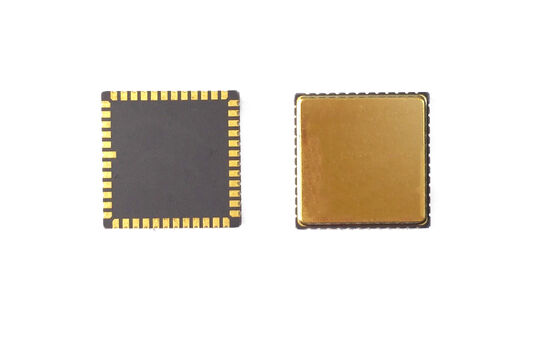

Hassas Kontrol için Yüksek Çözünürlüklü Açısal Oranlı MEMS Sensör Çipi MGZ318HC-A1

Name: Hassas Kontrol için Yüksek Çözünürlüklü Açısal Oranlı MEMS Sensör Çipi MGZ318HC-A1
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

Marka Adı:	Firepower
Model Numarası:	MGZ318HC-A1
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ölçüm aralığı:

400

Önyargı kararlılığı:

<0,1°/saat

bant genişliği:

200 Hz

Açısal rastgele yürüyüş:

<0,05°/√h

Besleme Gerilimi:

5±0,25V

Mevcut Tüketim:

45mA

Ambalaj bilgileri:

sünger+kutu

Yetenek temini:

500/ay

Ürün Açıklaması

Yüksek çözünürlüklü açısal oran MEMS sensörü, hassas kontrol için çip MGZ318HC-A1

Ürün Genel Görünümü

MEMS jiroskop çipimiz, yeni nesil navigasyon ve kontrol sistemleri için doğru ve istikrarlı hareket algılama sağlar.,OEM özelleştirme, özel sistem gereksinimlerinize uyum sağlıyor.

PCB Tasarım Kılavuzları

VCP, VREF, VBUF ve VREG iğneleri için koplama kondansatörleri mümkün olduğunca iğnelere yakın yerleştirilmelidir.
İzlerin eşdeğer direncini en aza indir
VREF, VBUF ve VREG için ayırma kondansatörlerinin diğer uçlarını en yakın AVSS_LN'e bağlayın ve daha sonra manyetik boncuk yoluyla zemine sinyal verin
VCC ve VIO için koplama kapasitörlerini karşılık gelen pinlere yakın yerleştirin.
VCC normal çalışma akımı: yaklaşık 35 mA - voltaj istikrarı için geniş PCB izleri gerektirir
Pürüzsüz montaj için paket altında yönlendirme kaçının
Stres yoğunluğu alanlarından kaçınmak için bileşenleri bulun
Büyük ısı dağıtım elemanları, dış mekanik temas, ekstrüzyon, çekme ve konumlandırma vida bükme bölgelerinden kaçının

Teknik özellikler

Performans	Birim	MGZ318HC-A1
Aralık	deg/s	400
Bant Genişliği @ 3DB (özel)	Hz	200
Çıkış doğruluğu (dijital SPI)	Bitler	24
Çıkış Hızı (ODR) (özel)	Hz	12K.
Gecikme (özel)	ms	<1.5
Bias istikrarı	deg/hr ((1σ)	<0.1
Bias istikrarı (1σ 10s)	deg/hr ((1σ)	< 1
Sıcaklık üzerindeki önyargı hatası (1σ)	deg/hr ((1σ)	< 10
25°C'de ölçek faktörü	lsb/deg/s	16000
Ölçek faktörü tekrarlanabilirliği (1σ)	ppm ((1σ)	<20 ppm
Ölçek faktörü ve sıcaklık (1σ)	ppm ((1σ)	< 150 ppm
Ölçek faktörünün doğrusal olmaması (1σ)	ppm	< 150 ppm
Köşeli rastgele yürüyüş (ARW)	°/√h	<0.05
Gürültü (Sıradan Sıra)	deg/s	<0.35
G Değer duyarlılığı	°/saat/g	< 1
Güçlenme süresi ( geçerli veriler)	s	750m
Sensör Rezonans Frekansı	hz	10.5k-13.5k.

Çevre Özellikleri

Çarpışma (açık güç)	500 g, 1 saniye
Çarpışma direnci (kuvayı kapat)	10000g, 10ms
Titreme (işletilen güç)	18g rms (20Hz'den 2kHz'ye)
Çalışma sıcaklığı	-40°C ila +85°C
Depolama sıcaklığı	-55°C - +125°C
Besleme voltajı	5±0,25V
Mevcut tüketim	45mA

Kurulum talimatları
