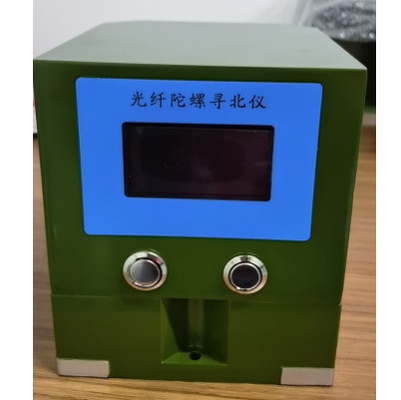

0.1deg Kuzey Arayan Gyro 3 Eksen Kuzey Sensörü Rs422 Arayüzü

0.1 derece kuzey doğruluk arayan sensör fiber kuzey bulma sensörü

Çevre gereksinimleri

1) Çalışma sıcaklığı: -40°C+65°C;

2) Depolama sıcaklığı: -45°C+70°C.

3) Kum ve toz: GJB150'in 2. maddesinde belirtilen kum ve toz koşullarında.12, Fiber Optik Jiroskop Kuzey Bulma cihazında aşağıdaki koşullar meydana gelmemelidir:

a. Organizasyon çok sıkı, sıkışık veya arızalı;

b. Elektriksel bileşenler kısa devreye girmiş veya normal çalışamıyor;

c. İç mekanik parçalar tozlu.

4) Tuz sisleri

Fiber optik jiroskop kuzey bulma cihazı GJB150'deki tuz püskürtme koşullarını karşılamalı.11.

5) Nemli ve sıcak çevre koşulları

Nitelikli nem: 95%; sıcaklık: 30±2°C; depolama süresi: 72 saat.

İzolasyon direnci 2 MΩ'dan az olmamalıdır, metal yüzeyi paslanmamalı ve kaplama kabarcıklanmamalı veya soyulmamalıdır ve normal çalışabilmelidir.

6) titreşim ortamı

Sinüzoidal tarama titreşim ortamı gereksinimleri

Frekans aralığı: 5Hz~5.5Hz, titreşim kayması (iki kat amplitud) 25.4mm

Frekans aralığı: 5.5Hz~200Hz, titreşim hızlandırması 1.5g;

Tarama süresi: 12 dakika.

Titreme yönü: 3 eksen (X eksen, Y eksen, Z eksen);

Her bir eksen: 2 saat;

7) Etki çevresel koşullar

Çarpışma dalga şekli: yarı sinüs atışı

En yüksek hızlanma: 20g, nabız genişliği 11ms,

Eksen başına çarpma sayısı (X-eksen, Y-eksen, Z-eksen): 3

8) Kaza çevre koşulları

En yüksek hızlanma: 10g

Nabız genişliği: 16 ms

Çarpışma hızı: dikey eksen 80 kere/dakika

Çarpışma süreleri: 1000±10 kere

Çarpışma yönü: dikey kurulum düzlemi

9) Spor otomobilleri için çevresel gereksinimler

Yol spor otomobilinin 500 km'lik bir kilometrelik mesafesi vardır.

Çamur yolu ve çakıl yolu: Hız 20-30 km/h, 300 km.

Asfalt yol ve beton yol: Aracın hızı 30-40 km/h, 200 km.

10) Elektromanyetik uyumluluk

Elektromanyetik uyumluluk, GJB151A-97 "Askeri ekipman ve alt sistemler için elektromanyetik emisyon ve hassasiyet gereksinimleri" nin ilgili gereksinimlerine atıfta bulunur.

11) Manyetik alan

Magnetik indüksiyon yoğunluğu (3±0,5) × 10-4T'de olan durumlarda, gyrosferik kuzey bulma cihazının performans özellikleri teknik indeks gereksinimlerini karşılamalıdır.

Elektrik performansı

1) yalıtım direnci

Giroskopik kuzey belirleyicinin bağımsız devreleri arasındaki ve devrelerle koruma arasındaki yalıtım direnci standart atmosfer koşullarında 100 MΩ'dan az olmamalıdır.

Dış Arayüz

1.1.1 24V±4V güç girişi ile.

1.1.2 Seriyel port çıkış fonksiyonu ile, seriyel port çıkışı aşağıdaki şekilde tanımlanır:

Harici iletişim portu, 1 başlangıç bit, 8 veri bit, 1 durak bit, hiç eşitlik ve 9600bps baud hızı ile RS422 seri arayüz biçimini benimser. Veriler ASIC formatındadır.
