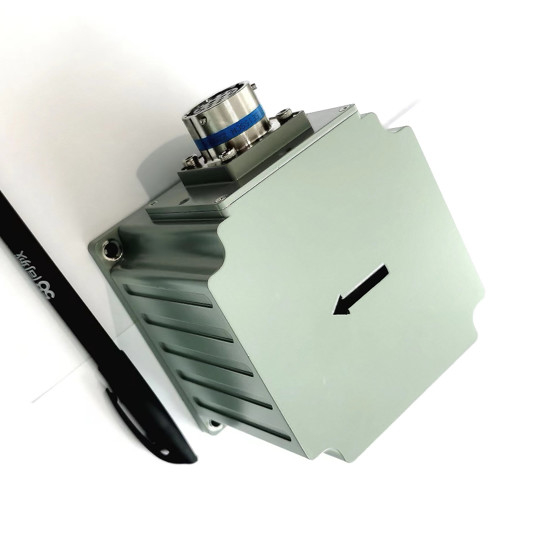

Hassas Tutum Pozisyonu İçin Dinamik Ölçüm Ataletsel Navigasyon Sensörü

Marka Adı:	avic
Model Numarası:	GI300F
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	500/Ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE ROHS

Ürün:

Atalet navigasyon sistemi

Yön doğruluğu:

0,1°

Tutum doğruluğu:

0,02°(RMS)

Jiroskop aralığı:

±400°/s

sıfır önyargı kararlılığı:

≤100µg

ivmeölçer aralığı:

±20g

Boyut:

92,0 mm × 92,0 mm × 81,0 mm

Ağırlık:

≤1.2kg

Ambalaj bilgileri:

sünger + karton

Yetenek temini:

500/Ay

Vurgulamak:

Dinamik Ataletsel Navigasyon Sensörü

20g Ataletsel Navigasyon Sensörü

36V DC Ataletsel Navigasyon Sistemi

Ürün Açıklaması

İnersiyon Sistemi Navigasyon Sensörü Kesin Durum Konumu Dinamik Ölçüm

Ana fonksiyonlar

Sistem inersiyel/uydu ile entegre navigasyon moduna ve saf inersiyel moduna sahiptir.

İnersyal/uydu bütünleşik navigasyon modunda, harici GNSS alıcısı tarafından alınan uydu konumlandırma bilgileri bütünleşik navigasyon için kullanılabilir.pozisyon, taşıyıcı hız, zaman ve diğer bilgiler çıkartılabilir; Sinyal kaybedildikten sonra, hareketsizlik ile hesaplanan konum, hız ve pozisyon çıkartılır,Bu da, atış ve yuvarlamanın doğru olması için gereklidir., kurs tutma fonksiyonu kısa sürede ve metre düzeyinde konumlandırma doğruluğu kısa sürede kullanılabilir.

Temiz inersiyel mod başlatıldıktan sonra (yani, GPS füzyonu çalıştırıldıktan sonra hiç yapılmamıştır ve füzyon sonrası tekrar kilitlenmezse, entegre navigasyon moduna aittir),Doğru bir tutum ölçümünün fonksiyonu var., tonlama ve yuvarlanma yönünü çıkarabilir ve saf inersiyel mod, kuzeyi statik olarak bulabilir.

Proje	Test koşulları	Göstericiler
Konumlama doğruluğu	Dış GNSS geçerli, tek nokta	Dış uydu konumlandırma doğruluğundan daha iyi.
	Dış GNSS Geçerli, RTK	Dış uydu konumlandırma doğruluğundan daha iyi.
	Saf inersiyel yatay pozisyon tutma1	80m/5min ((CEP) 500m/10min ((CEP) 1.5nm/30min ((CEP)
	Hız kombinasyonunda yatay pozisyon tutma2	0.8nm/30min (CEP)
Yön doğruluğu	Tek anten (RMS)	0.1°3
	Çift Anten (RMS)	0.2 °/L (L = başlangıç uzunluğu) (RMS)
	Kurs tutma (RMS)	0.2°/30min ((RMS),0.5°/saat
	Kendi kendine kuzeyi arayan doğruluk (RMS)	0.2 ° SecL, 15 dakikalık çift pozisyon hizalanması 1.0 ° SecL, tek pozisyon hizalanması 5-10 dakika
Durum doğruluğu	GNSS geçerli	0.02° ((RMS)
Durum doğruluğu	Durum tutma (GNSS arızası)	0.2°/30min ((RMS),0.5°/h ((RMS)
Hız doğruluğu	GNSS geçerli, tek nokta L1/L2	0.1m/s ((RMS)
Giroskop	Ölçme aralığı	±400°/s
Giroskop	Sıfır yanılsama istikrarı	≤0.3°/h
Hızlandırıcı	Ölçme aralığı	±20g
Hızlandırıcı	Sıfır yanılsama istikrarı	≤ 100μg
Fiziksel boyutlar ve elektrik özellikleri	Voltaj	9-36V DC
	Güç tüketimi	≤ 12W (dayanık durum)
	Arayüz	2 kanal RS232, 1 kanal RS422, 1 kanal PPS (LVTTL/422 seviyesi)
	Boyut	92.0 mm × 92.0 mm × 81.0 mm (L, W, H)
	Ağırlık	≤1,2 kg
Çevre özellikleri	Çalışma sıcaklığı	-40°C~+60°C
	Depolama sıcaklığı	-45°C~+70°C
	titreşim	5 ~ 2000Hz, 6.06 G (şok amortisörü ile)
	Etkisi	30g, 11 ms (şok ile)
	Yaşam süresi	> 15 yıl
	Sürekli çalışma süresi	>24 saat
Yükseklik sınırı ≤5000m
Hız sınırı ≤500m/s
Not: Düzleştirme geçerlidir. Havadaki kullanım için, uçuş hızı kombinasyonundan önce bir dönüş manevrası vardır ve test 150km/h uçuş hızını örnek alır. Gemideki koşulların hareketli olması gerekir.

Boyut:

İnersyal ölçüm birimi için entegre tasarım şeması kabul edilir ve sistem taslağı aşağıdaki resimde gösterilmiştir.

Sistemin genel boyutu 92,0 mm × 92,0 mm × 81,0 mm (uzunluk × genişlik × yüksekliği).

Hassas Tutum Pozisyonu İçin Dinamik Ölçüm Ataletsel Navigasyon Sensörü 0

Elektriksel arayüz

Sistemin 1 dış bağlantısı vardır:

a) Güç kaynağı ve iletişim arayüzü X1;

b) Kabloun bir ucu X1'e bağlanır ve diğer ucu, COM1 ~ COM3 olan kırmızı ve siyah bir güç kaynağı klibi ve üç seri bağlantı noktasına ayrılır, burada COM1 RS422'dir,COM2 ve COM3 RS232. COM 1 çalışma modu komutunu göndermek için kullanılabilir;
