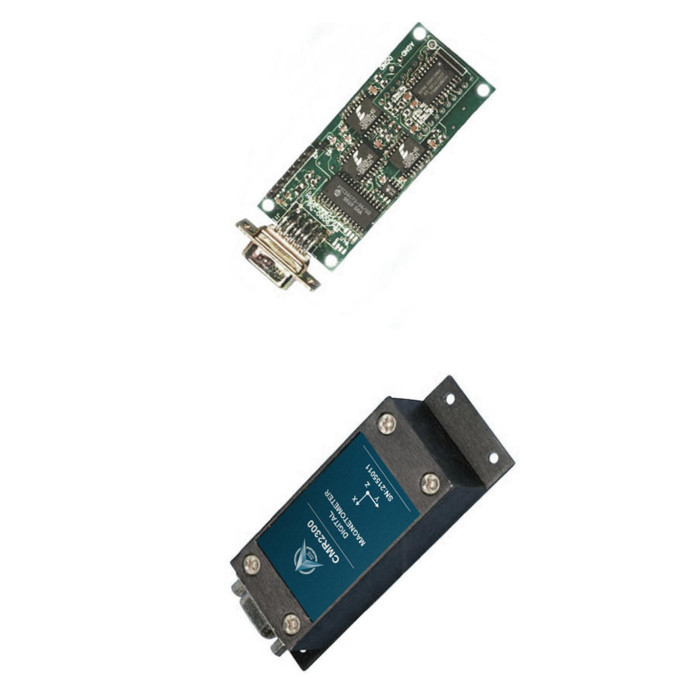

HMR2300 Manyetik Pusula Navigasyon Sensörü ±1 Gauss

Name: HMR2300 Manyetik Pusula Navigasyon Sensörü ±1 Gauss
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Marka Adı:	Firepower
Model Numarası:	CMR2300
Moq:	1
fiyat:	1300~1500
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	100 per month

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Aralık:

+/-2 gauss

Karar:

67 m gauss

histerisiz hatası:

%0,01 FS

Kazanç Hatası:

%0,05 FS

ofset hatası:

%0,01 FS

Ağırlık:

98g

Ambalaj bilgileri:

kutu

Supply Ability:

100 per month

Vurgulamak:

HMR2300 Navigasyon Sensörü

RS-232 Navigasyon Sensörü

RS-485 Manyetometre Sensörü

Ürün Açıklaması

HMR2300 manyetik Pusula ±1 gauss pusulalama

Şartname

Özellikler	Koşullar	Min	Tip	Maks	Birimler
Güç Kaynağı
Besleme gerilimi	Pin 9, Pin 5'e referanslı (Toprak)	6.5		15	Volt
Besleme Akımı	Vbesleme = 15V. S/R= Açık		27	35	mA
Sıcaklık
Çalışma	Ortam	-40		+85	℃
Depolama	Ortam, Önyargısız	-55		125	℃
Manyetik Alan
Aralık	Tam Ölçek (FS), Toplam Uygulanan Alan	-2		+2	gauss
Çözünürlük	Çıkışı Değiştirmek İçin Uygulanan Alan	67			mikro-gauss
Doğruluk	Tüm hataların RSS'si @+25℃ ±1 gauss ±2 gauss		0.01 1	0.52 2	%FS %FS
Doğrusallık Hatası	En uygun düz çizgi @+25℃ ±1 gauss ±2 gauss		0.1 1	0.5 2	%FS %FS
Gecikme Hatası	±2gauss@+25°℃ boyunca 3 tarama		0.01	0.02	%FS
Tekrarlanabilirlik Hatası	+2gauss@+25°C boyunca 3 tarama		0.05	0.10	%FS
Kazanç Hatası	Sıfır Okuma İçin Uygulanan Alan		0.05	0.10	%FS
Ofset Hatası	Sıfır Okuma İçin Uygulanan Alan		0.01	0.03	%FS
Sıcaklık Etkisi	Kazanç Katsayısı		-600 ±114		ppm/"C
Güç Kaynağı Etkisi	+6'dan +15V'a, 1 gauss Uygulanan Alan ile		150		ppm/V
Mekanik
Ağırlık	Sadece PCB PCB ve Flanşsız Muhafaza PCB ve Flanşlı Muhafaza		28 94 98		gram
Titreşim	Çalışma 2 Saat Boyunca 5 ila 10Hz 30 Dakika Boyunca 10Hz ila 2kHz		10 2.0		mm g

▶ ANA ÖZELLİK

• ±1 gauss üzerinde Yüksek Doğruluk, <%0.5 Tam Ölçek

• ±2 gauss aralığı, <70 µgauss Çözünürlük

• Üç Eksen (X, Y, Z) Dijital Çıkışlar

• Saniyede 10 ila 154 Örnek, Seçilebilir

• RS-232 veya RS-485 Seri Veri Arayüzleri

• PCB veya Alüminyum Muhafaza Seçenekleri

• 6-15 volt DC Düzenlenmemiş Güç Kaynağı Arayüzü

CMR2300, bir manyetik alanın gücünü ve yönünü tespit etmek için üç eksenli akıllı bir dijital manyetometredir. Üç adet manyeto-rezistif sensör, bir manyetik alanın X, Y ve Z vektör bileşenlerini ölçmek için ortogonal yönlerde yönlendirilmiştir. Bu sensör çıkışları, dahili bir delta-sigma A/D dönüştürücü kullanılarak 16 bitlik dijital değerlere dönüştürülür. Yerleşik bir EEPROM, manyetometrenin tutarlı çalışma için yapılandırmasını depolar. Veri çıkışı, 9600 veya 19.200 veri hızlarında seri tam çift yönlü RS-232 veya yarım çift yönlü RS-485'tir. Windows uyumlu bir demo programı, arayüz kablosu, AC adaptörü ve taşıma çantası içeren bir RS-232 geliştirme kiti sürümü mevcuttur.

PCB boyutu ve PİN ÇIKIŞLARI

HMR2300 Manyetik Pusula Navigasyon Sensörü ±1 Gauss 0

uzatılmış Taban Muhafazası, RS-232 G/Ç

CMR2300-D21-485 :Uzatılmış Taban Muhafazası, RS-485 G/Ç

CMR2300-D20-232-DEMO :Demo Kiti, Gömme Taban Muhafazası, RS-232 G/Ç

CMR2300-D21-232-DEMO :Demo Kiti, Uzatılmış Taban Muhafazası, RS-232 G/
