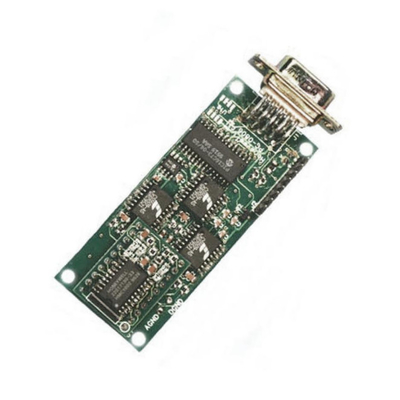

Dönüştürücü Manyetik Gauss Sapma Açısı Sensörü Hassas Mutlak Yön

Name: Dönüştürücü Manyetik Gauss Sapma Açısı Sensörü Hassas Mutlak Yön
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Marka Adı:	Firepower
Model Numarası:	CMR2300
Moq:	1
fiyat:	1300~1500
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	ayda 1000

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Belge:

ACC4-Quartz Flexible Accele....2.pdf

Aralık:

+/-2 gauss

Karar:

67 m gauss

histerisiz hatası:

%0,01 FS

Kazanç Hatası:

%0,05 FS

ofset hatası:

%0,01 FS

Güç kaynağı:

6.5~15v

Ölçüm aralığı:

+/-2 gauss

Ambalaj bilgileri:

kutu

Yetenek temini:

ayda 1000

Vurgulamak:

Manyetik Gauss Sapma Açısı Sensörü

15v Sapma Açısı Sensörü

Mutlak Yön Manyetometresi Sensörü

Ürün Açıklaması

Yaw açı dönüştürücü manyetik Gauss sensörü hassas manyetik mutlak başlık yaw açısı ölçümü

Özellikleri

Özellikleri	Koşullar	Min.	Tip	En fazla.	Birimler
Güç kaynağı
Besleme voltajı	Pin 9 Pin 5 (Yere) ile bağlantılıdır	6.5		15	Volts
Besleme akımı	Vsupply = 15V. S/R= On ile		27	35	mA
Sıcaklık
Çalışan	Çevre	-40		+85	°C
Depolama	Çevre, Tarafsız	-55		125	°C
Mıknatıs Fırçası
Aralık	Tam ölçek (FS), toplam alan uygulanır	-2		+2	Gauss
Karar	Çıktıyı değiştirmek için uygulanan alan	67			mikro-gauss
Doğruluk	Tüm hataların RSS'i@+25°C ±1 gauss ±2 gauss		0.01 1	0.52 2	% FS % FS
Yaklaşık hata	En uygun düz çizgi @ +25°C ±1 gauss ±2 gauss		0.1 1	0.5 2	% FS % FS
Histerisi Hatası	3 ±2 gauss@+25°C'de süpürme		0.01	0.02	% FS
Tekrarlanabilirlik Hatası	3 +2 gauss@+25°C'ye kadar süpürür		0.05	0.10	% FS
Gain Enror	Sıfır okuma için uygulanan alan		0.05	0.10	% FS
Offset Ermor	Sıfır okuma için uygulanan alan		0.01	0.03	% FS
Sıcaklık Etkisi	Kazanç katsayısı		-600 dolar. ±114		ppm/"C
Güç Tedarik Etkisi	+6'dan +15V'ye kadar 1 gauss Uygulanan Alan		150		ppm/V
Mekanik
Ağırlık	Sadece PCB PCB ve Flanged olmayan kaplama PCB ve Flanged Enclosure		28 94 98		Gramlar
titreşim	Çalışan 2 saat boyunca 5 ila 10 Hz 10Hz'den 2kHz'e 30 dakika boyunca		10 2.0		mm g

▶Ana Özellik

Endüstriyel Dereceli Doğruluk ± 1 gauss'tan fazla, <0.5% Tam Ölçek
±2 gauss aralığı, <70 μgauss çözünürlük
Üç Eksenli (X, Y, Z) Dijital Çıkışlar
Saniye başına 10 ila 154 örnek, seçilebilir
RS-232 veya RS-485 Seriel Veri Arayüzleri
PCB veya Alüminyum Kaplama Seçenekleri
6-15 volt DC düzenlenmemiş güç kaynağı arayüzü

CMR2300, çarpışan manyetik alanın gücünü ve yönünü tespit etmek için üç eksenli akıllı dijital manyetometredir.AVIC'in üç magneto-resistive sensörü X'i ölçmek için ortogonal yönlere yönelir.Bu sensör çıkışları, iç delta-sigma A/D dönüştürücü kullanarak 16 bitlik dijital değerlere dönüştürülür.Donanımlı bir EEPROM, tutarlı çalışma için manyetometrenin konfigürasyonunu saklarVeri çıkışı seri tam-dupleks RS-232 veya yarı-dupleks RS-485 olup 9600 veya 19.200 veri hızı vardır. Windows uyumlu bir demo programı içeren RS-232 geliştirme kiti sürümü mevcuttur.Arabirim kablosu, AC adaptörü ve taşıma çantası.

PCB boyutu ve PINOUT

Dönüştürücü Manyetik Gauss Sapma Açısı Sensörü Hassas Mutlak Yön 0
