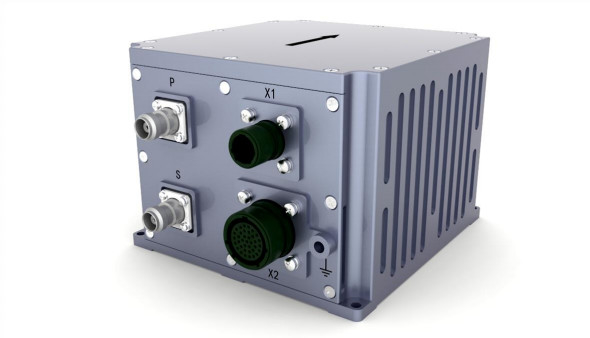

Gelişmiş GNSS Havacılık ve Savunma için Fiber Optik Entegre Navigasyon Sistemi

Name: Gelişmiş GNSS Havacılık ve Savunma için Fiber Optik Entegre Navigasyon Sistemi
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500D
Price: 5,000.00 USD
Availability: InStock

Marka Adı:	Firepower
Model Numarası:	INS500D
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Pozisyon Doğruluğu:

1.8nm/saat

Yön doğruluğu:

0.1 °/s

Tutum doğruluğu:

0.05 °/s

Yatay hız doğruluğu:

0,1 m/sn

Navigasyon Veri Frekansı (tek nokta L1/L2):

200HZ

Jiroskop aralığı:

400 °/s

Jiroskop sıfır önyargı kararlılığı:

0,3°/saat

ivmeölçer aralığı:

16G

ivmeölçer Sıfır önyargı kararlılığı:

50ug

Boyut:

138.5 mm × 136.5 mm × 102mm

Ağırlık:

2.0 kg (kablosuz)

Çalışma sıcaklığı:

-40°C~+60°C

Ambalaj bilgileri:

sünger ve karton

Yetenek temini:

500/ay

Vurgulamak:

Savunma Fiber Optik Entegre Navigasyon Sistemi

GNSS Fiber-Optic Integrated Navigation System (GNSS) İletişim sistemi

Havacılık Uzay Fiber Optik Entegre Navigasyon Sistemi

Ürün Açıklaması

Ürün Tanımı

Fiber-optik entegre navigasyon sistemi INS500D, kapalı döngü fiber-optik jiroskop, hızlandırıcı ve yüksek maliyetli performansla yüksek kaliteli GNSS alıcı kartına dayanmaktadır.ve çoklu sensörlü füzyon ve navigasyon hesaplama algoritması ile gerçekleştirilir., orta ve yüksek hassasiyetli mobil ölçüm sisteminin ve büyük UAV'ların uygulama alanlarında tavır, yön ve konum bilgilerini doğru ölçme gereksinimlerini karşılar.

Ana fonksiyon

Sistem inersiyel/uydu ile entegre navigasyon moduna ve saf inersiyel moduna sahiptir.

İnersyal/uydu bütünleşik navigasyon modunda, GNSS alıcısı tarafından alınan uydu konumlandırma bilgileri bütünleşik navigasyon için kullanılabilir.Hız, zaman ve taşıyıcı diğer bilgiler çıkartılabilir; Sinyal kaybedildikten sonra, hareketsizlik ile hesaplanan konum, hız ve pozisyon çıkartılır,Bu da, atış ve yuvarlamanın doğru olması için gereklidir., kurs tutma fonksiyonu kısa sürede ve metre düzeyinde konumlandırma doğruluğu kısa sürede kullanılabilir.İşleme sonrası bilgi işleme sonrası yazılım için çıkış yapılabilir.

Temiz inersiyel mod başlatıldıktan sonra (örneğin, GPS füzyonu çalıştırıldıktan sonra hiç yapılmamıştır ve füzyon sonrası tekrar kilitlenmezse, entegre navigasyon moduna aittir),Doğru bir pozisyon ölçüm fonksiyonuna sahiptir., tonlama ve yuvarlanma yönünü çıkarabilir ve saf inersiyel mod, kuzeyi statik olarak bulabilir.

Performans Endeksi

Parametreler		Teknik göstergeler
Konum doğruluğu	Tek nokta (RMS)	1.2m
	RTK ((RMS)	2cm+1ppm
	Kilit kaybı doğruluğu (CEP)	1.8nm/saat 2 ‰ D, burada D yolculuk mesafesidir (ihtiyaç duyulmaz, DVL veya kilometre sayımı kombinasyonu)
Başlık (RMS)	Kendi kendine kuzeyi arayan doğruluk	0.1 ° × sec (Lati), sabit tabanın 10 dakikalık hizalanması; Lati enlemini gösterir.
Başlık (RMS)	Kilit kaybı tutma doğruluğu	0.1°/saat
Durum (RMS)	GNSS geçerli	0.02°
Durum (RMS)	Kilit kaybı tutma doğruluğu	0.05°/h
Yatay Hız Doğruluğu (RMS)	Tek nokta L1/L2	0.1m/s
Yatay Hız Doğruluğu (RMS)	GNSS geçersiz	2m/s/h
Navigasyon veri sıklığı	200Hz
Giroskop	Aralık	400°/s
	Sıfır yanılsama istikrarı	0.3°/saat
	Ölçek faktörü doğrusal olmaması	50 ppm
	Çemberli rastgele yürüyüş	0.02°/ √hr


Hızlandırıcı	Aralık	16 g
	Sıfır yanılsama istikrarı	50ug5
	Ölçek faktörü doğrusal olmaması	100 ppm
	Hız rastgele yürüyüş	0.01m/s/ √hr
Fiziksel boyutlar ve elektrik özellikleri	Genel boyutlar	138.5 mm × 136.5 mm × 102 mm
	Ağırlık	2.0 kg (kablosuz)
	Giriş voltajı	1236VDC
	Güç tüketimi	< 24W (dayanık durum)
	Depolama	16G
Çevre göstergeleri	Çalışma sıcaklığı	-40°C~+60°C
	Depolama sıcaklığı	-45°C~+70°C
	Rastgele titreşim	6.06g,20Hz~2000Hz
	MTBF	3000 saat
Arayüz özellikleri	PPS, EVENT, RS232, RS422, CAN (ihtimal edilir)
	100 metrelik ağ bağlantısı
	Anten Bağlantısı (TNC)
	Tekerlek hızı sensörü arayüzü

Çizim

Gelişmiş GNSS Havacılık ve Savunma için Fiber Optik Entegre Navigasyon Sistemi 0
