10 Eksenli Yüksek Hassasiyetli IMU, Girosürücü Magnetometre ve Barometre ile

Name: 10 Eksenli Yüksek Hassasiyetli IMU, Girosürücü Magnetometre ve Barometre ile
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 670.00 USD
Availability: InStock

Marka Adı:	Firepower
Model Numarası:	16488HB
Moq:	1
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ölçüm Aralığı:

500/ 2000°/s

sıfır önyargı kararlılığı:

0,8°/saat

Bant genişliği:

200Hz

Rastgele yürüyüş katsayısı:

≤0,15°/Vh

Sıcaklık Üzerinde Sıfır Önyargı Değişimi, X ve Y Ekseni:

±0,06°/sn

Gürültü yoğunluğu:

0,001°/s/ √Hz

Ambalaj bilgileri:

sünger + karton

Yetenek temini:

500/ay

Vurgulamak:

10 eksenli yüksek hassasiyetli IMU

Jiro hızlandırıcılı IMU

yüksek hassasiyetli manyetometre barometre

Ürün Açıklaması

10 Eksenli Yüksek Hassasiyetli IMU (Jiroskop, İvmeölçer, Manyetometre ve Barometre ile)

Ürüne Genel Bakış

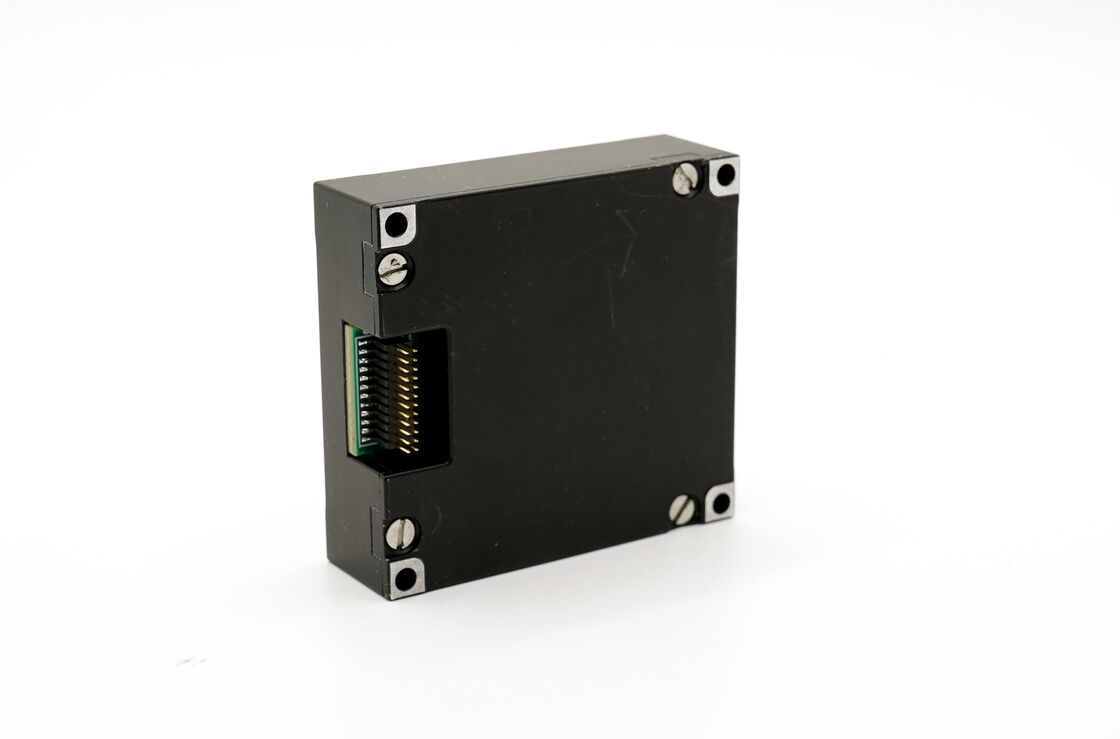

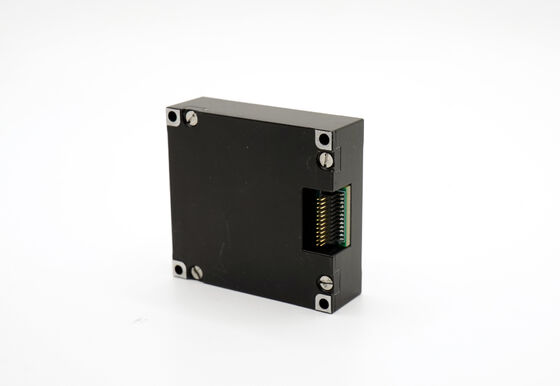

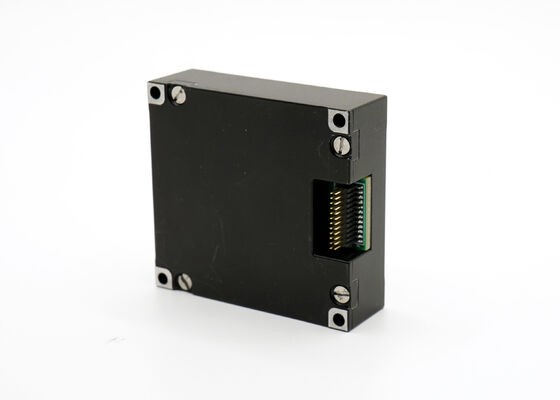

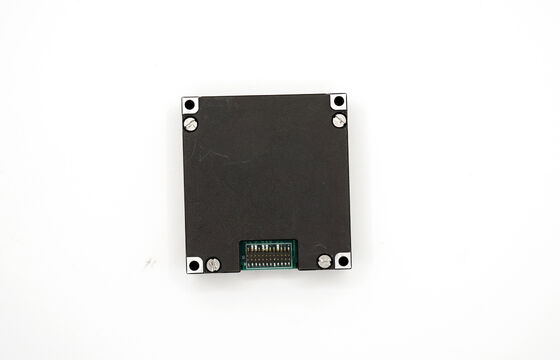

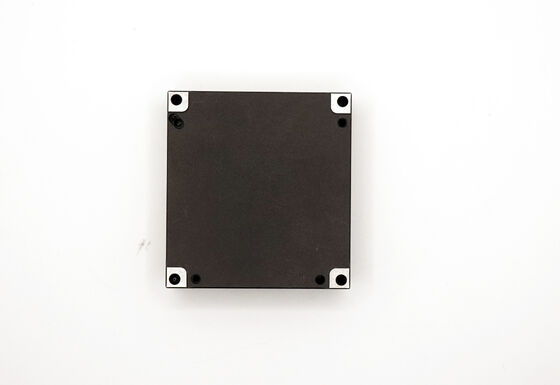

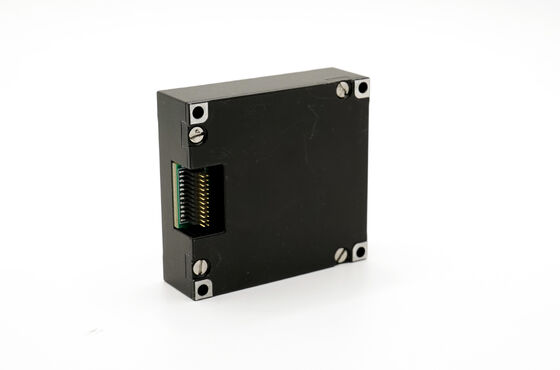

16488HB Atalet Ölçüm Birimi (IMU), üç eksenli dijital jiroskop, ivmeölçer ve manyetometreye sahip, yüksek performanslı bir MEMS tabanlı IMU'dur. Bu hassas navigasyon birimi, jiroskop için ±2000º/s ve ivmeölçer için ±200g'lik bir dinamik aralık sunar. Olağanüstü güvenilirliği ve çevresel uyarlanabilirliği ile, insansız hareket taşıyıcıları, mobil iletişim ve ölçme uygulamaları için ideal bir çözümdür. Bu model, Adis 16497'nin tam bir yedeği olarak hizmet eder ve kritik operasyonlar için gelişmiş doğruluk ve kararlılık sağlar.

Ürün Özellikleri

Üç eksenli dijital jiroskop: 3°/H (GJB, 10S, Z ekseni) ve 0.8°/H (ALLAN, Z ekseni) sıfır önyargı kararlılığı ile ±2000º/s dinamik ölçüm aralığı
Üç eksenli dijital ivmeölçer: 0.4mg (GJB, 10S) ve 0.06mg (ALLAN) sıfır önyargı kararlılığı ile ±200g dinamik ölçüm aralığı
Üç eksenli dijital manyetometre: 2.5 gauss ölçüm aralığı
Dijital barometre: 300mbar ila 1100mbar aralığı
Yüksek güvenilirlik: MTBF 20.000 saat
Tam sıcaklık aralığında doğruluk: Dahili sıcaklık kalibrasyonu ve telafisi ile -40℃ ila +80℃ arasında garantili performans
Titreşim direnci: Güçlü titreşim altında çalışmaya uygun (6.06 G, 20-2000 Hz)
Darbe direnci: Büyük darbe koşullarında çalışmaya uygun (1000 G, 0.5ms)

Teknik Özellikler

Parametre	Test Koşulları	Min Değer	Tipik Değer	Maks Değer	Birim
Jiroskop
Dinamik ölçüm aralığı		500		2000	°/s
Sıfır önyargı kararlılığı	Allan varyansı, Z ekseni		0.8		°/h
Sıfır önyargı kararlılığı	Allan varyansı, X ve Y ekseni		1.6		°/h
Sıfır önyargı kararlılığı	10s ortalaması (-40℃~+70℃, sabit sıcaklık), Z ekseni		3		°/h
Sıfır önyargı kararlılığı	10s ortalaması (-40℃~+70℃, sabit sıcaklık), X ve Y ekseni		6		°/h
Sıfır önyargı	Sıfır önyargı aralığı, Z ekseni		±0.07		°/s
Sıfır önyargı	Sıfır önyargı aralığı, X ve Y ekseni		±0.2		°/s
Tam sıcaklık aralığında sıfır önyargı değişimi	Z ekseni		±0.02		°/s
Sıcaklık üzerindeki sıfır önyargı değişimi	X ve Y ekseni		±0.06		°/s
Ölçek faktörü doğruluğu	Z ekseni		0.3		%
Ölçek faktörü doğruluğu	X ve Y ekseni		0.6		%
Açısal rastgele yürüyüş			0.15		°/√hr
Gürültü yoğunluğu			0.001		°/s/√Hz
İvmeölçer
Dinamik ölçüm aralığı		16		200	g
Sıfır önyargı kararlılığı	Allan varyansı		0.06		mg
Sıfır önyargı kararlılığı	10s ortalaması (-40℃~+70℃, sabit sıcaklık)		0.4		mg
Sıfır önyargı aralığı			2		mg
Ölçek faktörü doğruluğu			0.5		%
Gürültü yoğunluğu			0.025		mg/√Hz
Manyetometre
Manyetik alan aralığı	Brg,xy		±13		gauss
Yön doğruluğu	30 μT yatay jeomanyetik bileşen, 25℃		±2.5		derece
Elektriksel Özellikler
Gerilim		3.0	3.3	3.6	V
Güç tüketimi			1.5		W
Yapısal Özellikler
Boyut			474414		mm
Ağırlık			50		g

Not: Tam sıcaklık değişimi süreci için sıfır önyargı hesaplamaları, -40℃ ila +70℃ aralığında ≤ 1℃/dak sıcaklık değişimi oranı varsayar. Titreşim koşulları 6.06 G, 20Hz-2000Hz'dir.

Kontur Çizimi
