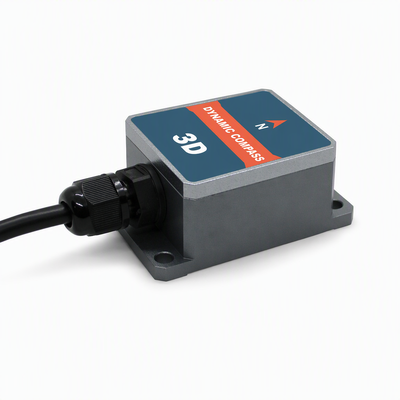

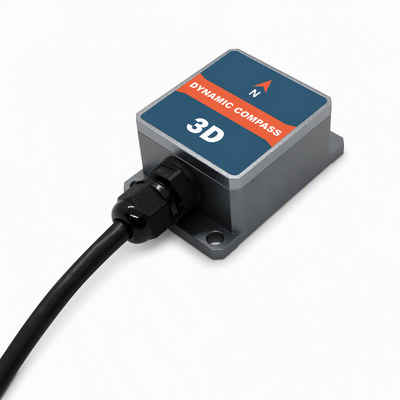

Navigasyon Sistemleri için 0,8° Yön Doğruluğuna ve RS232/RS485/TTL Çıkışına Sahip Dijital Pusula Sensörü

Name: Navigasyon Sistemleri için 0,8° Yön Doğruluğuna ve RS232/RS485/TTL Çıkışına Sahip Dijital Pusula Sensörü
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: FCM250B/260B
Price: 300 USD
Availability: InStock

Model Numarası:	FCM250B/260B
Moq:	1
fiyat:	300$
Tedarik Yeteneği:	1000/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Başlık Doğruluğu:

0.8 °

Başlık Çözünürlüğü:

0,1°

Pitch & Roll Ölçüm Aralığı:

±85°

Perde doğruluğu:

0,1° (<15°), 0,2° (<30°), 0,3° (<60°)

Rulo doğruluğu:

0,1° (<15°), 0,2° (<30°), 0,3° (<60°)

Eğim Çözünürlüğü:

0,1°

Eğim Dengeleme Aralığı:

<40°

Çıkış arayüzü:

RS232 / RS485 / TTL

Ambalaj bilgileri:

Sünger + karton

Yetenek temini:

1000/ay

Vurgulamak:

0.8° Yön Doğruluğu Dijital Pusula Sensörü

RS232/RS485/TTL Çıkış Elektronik Yön Modülü

±85° Eğim Taksimi Üç Boyutlu Elektronik Pusula

Ürün Açıklaması

Navigasyon ve Anten Kontrol Sistemleri için Dijital Pusula Sensörü Yüksek Doğruluklu Elektronik Yön Modülü

Ürün Tanıtımı

FCM250B/260B, gelişmiş kalibrasyon yoluyla manyetik alan girişimini ortadan kaldırmak için sert ve yumuşak manyetik kalibrasyon algoritmalarını kullanan, düşük maliyetli, üç boyutlu bir elektronik pusuladır. Bu pusula, üç eksenli bir fluxgate sensörünü entegre eder ve merkezi bir işlemci aracılığıyla yönü gerçek zamanlı olarak hesaplar; üç eksenli bir ivmeölçer ise ±85°'ye kadar eğim açıları için yön telafisi sağlayarak aşırı açılarda bile yüksek doğruluk sağlar.

Yüksek hassasiyetli MCU kontrolü ve çoklu çıkış seçeneklerine sahip elektronik pusula, RS232/RS485/TTL dahil standart arayüzler sunar ve istek üzerine özel iletişim arayüzleri de mevcuttur.

Kompakt boyutu, düşük güç tüketimi ve sağlam yapısıyla FCM250B/260B, sabit antenler, araçlar ve sistem entegrasyon uygulamaları için uygundur. Yüksek şok direnci ve güvenilirliği, son derece zorlu ortamlarda çalışmayı mümkün kılar ve bu da onu hassas ölçüm entegre kontrol sistemleri için ideal kılar.

Ana Özellikler

Başlık doğruluğu:0,8°
Eğim ölçüm aralığı:±85°
Eğim çözünürlüğü:0,1°
Eğim doğruluğu:0,2°
Sıcaklık aralığı:-40°C ile +85°C arası
DC 5V güç kaynağı
Sert manyetik, yumuşak manyetik ve eğim telafisi
Standart RS232/RS485/TTL çıkış arayüzü

Uygulamalar

Navigasyon araştırması
Uydu anteni arama
GPS kombine navigasyon
Anten servo kontrolü
Kızılötesi görüntüleyiciler
Özel durum robotları
ROV su altı robot navigasyonu
Lazer telemetreler
Haritalama
Oşinografik araştırma araçları

Özellikler

Parametre	Değer
Başlık doğruluğu	0,8°
Çözünürlük	0,1°
Adım doğruluğu	0,1°<15° (ölçüm aralığı) 0,2°<30° (ölçüm aralığı) 0,3°<60° (ölçüm aralığı)
Adım aralığı	±85°
Yuvarlanma doğruluğu	0,1°<15° (ölçüm aralığı) 0,2°<30° (ölçüm aralığı) 0,3°<60° (ölçüm aralığı)
Rulo aralığı	±85°
Çözünürlük	0,1°
Eğim dengeleme açısı aralığı	<40°
Sert demir kalibrasyonu	Evet
Yumuşak demir kalibrasyonu	Evet
Manyetik alan girişimi kalibrasyon yöntemi	Yatay olarak bir tur döndürün (2D kalibrasyon)
PCBA boyutu	U33×G27×Y9mm
RS232/RS485/TTL	PCBA: 4PIN 30cm terminal kablosu
Gecikmeyi başlat	<50mS
Çıkış oranı	20Hz/sn
Baud hızı	2400 - 19200baud
Çıkış formatı	İkili yüksek performanslı protokol
Besleme gerilimi	(varsayılan) DC+5V (isteğe bağlı) DC 9~36V
Akım (MAKS.)	45mA
İdeal mod	35mA
Uyku modu	henüz bilinmiyor
Çalışma aralığı	-40°C~+85°C
Depolama sıcaklığı	-40°C~+85°C
Titreşim önleme performansı	2500g
EMC	EN61000 ve GBT17626'ya göre
MTBF	≥98000 saat/saat
Yalıtım direnci	≥100MΩ
Darbe dayanımı	100g@11ms, üç yönlü (yarım sinüzoid)
Titreşim önleyici	10grms\10~1000Hz
Ağırlık	PCBA:≤25g (kablo hariç)

Ürün Ölçüleri
