Olay Manyetik Alan Gücü Yönü için Üç Eksenli Akıllı Dijital Manyetometre

üç eksenli bir akıllı dijital manyetometre, gelen manyetik alanın gücünü ve yönünü algılar

ÜRETME

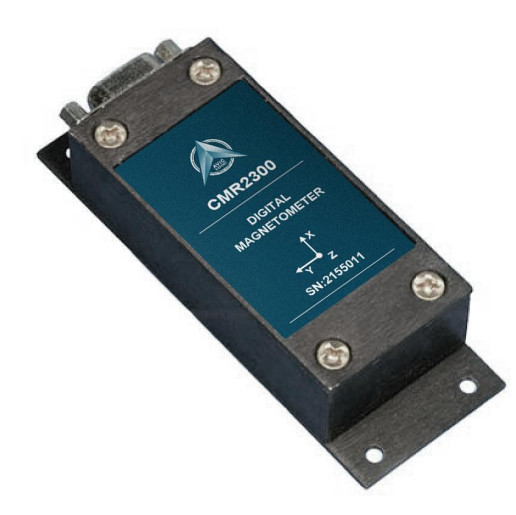

AVIC CMR2300, gelen bir manyetik alanın gücünü ve yönünü tespit etmek için üç eksenli bir akıllı dijital manyetometredir.AVIC'in manyeto dirençli sensörlerinden üçü, bir manyetik alanın X, Y ve Z vektör bileşenlerini ölçmek için ortogonal yönlerde yönlendirilir.Bu sensör çıkışları, dahili bir delta-sigma A/D dönüştürücü kullanılarak 16 bit dijital değerlere dönüştürülür.Yerleşik bir EEPROM, tutarlı çalışma için manyetometrenin yapılandırmasını saklar.Veri çıkışı, 9600 veya 19.200 veri hızlarına sahip seri tam çift yönlü RS-232 veya yarı çift yönlü RS-485'tir.Windows uyumlu bir demo programı, arayüz kablosu, AC adaptörü ve taşıma çantası içeren bir RS-232 geliştirme kiti versiyonu mevcuttur.

▶ ANA ÖZELLİK

• ±1 gauss üzerinde Yüksek Doğruluk, <%0,5 Tam Ölçek

• ±2 gauss aralığı, <70 µgauss Çözünürlük

• Üç Eksen (X, Y, Z) Dijital Çıkış

• Saniyede 10 ila 154 Örnek, Seçilebilir

• RS-232 veya RS-485 Seri Veri Arayüzleri

• PCB veya Alüminyum Muhafaza Seçenekleri

• 6-15 volt DC Düzensiz Güç Kaynağı Arayüzü

▶ UYGULAMA • Tutum Referansı

• Pusula ve Navigasyon

• Trafik ve Araç Algılama

• Anomali tespiti

• Laboratuvar Aletleri

• Güvenlik sistemi

PCB boyutu ve PINOUT

SİPARİŞ BİLGİLERİ Sipariş numarası :

Ürünler CMR2300-D00-232 :Yalnızca PCB (Gövde Yok), RS-232 G/Ç

CMR2300-D00-485 :Yalnızca PCB (Gövde Yok), RS-485 G/Ç

CMR2300-D20-232 :Gömme Tabanlı Muhafaza, RS-232 G/Ç

CMR2300-D20-485 :Gömme Tabanlı Muhafaza, RS-485 G/Ç

CMR2300-D21-232 :Genişletilmiş Tabanlı Muhafaza, RS-232 G/Ç

CMR2300-D21-485 :Genişletilmiş Tabanlı Muhafaza, RS-485 G/Ç

CMR2300-D20-232-DEMO :Demo Kiti, Gömme Tabanlı Muhafaza, RS-232 G/Ç

CMR2300-D21-232-DEMO :Demo Kit, Genişletilmiş Tabanlı Muhafaza, RS-232 I/
